Описание и характеристики
Описание

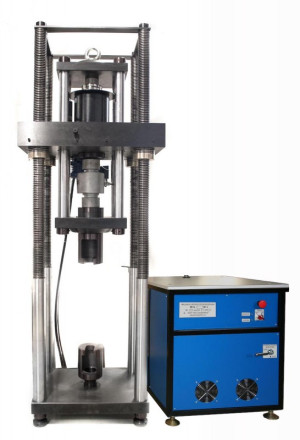

Машина силозадающая Стройприбор МСВ-500/1МГ4 предназначена для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машина силозадающая Стройприбор МСВ-500/1МГ4 соответствует требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.
Конструктивно машина силозадающая Стройприбор МСВ-500/1МГ4 состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Принцип действия машины силозадающая Стройприбор МСВ-500/1МГ4 основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Машина силозадающая Стройприбор МСВ-500/1МГ4 снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.
Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.
Машина силозадающая Стройприбор МСВ-500/1МГ4 комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
В период с 2015 г. по 2024 г. изготовлено и введено в эксплуатацию в качестве эталона 1 разряда 58 силовоспроизводящих машин с диапазоном воспроизведения силы от 0.2 - 10 кН до 40 - 2000 кН, в том числе 32 машины в региональных центрах стандартизации и метрологии.
Характеристики
| Наименование характеристик | МСВ-500/1МГ4 |
| Цена, тыс. рублей | по запросу |
| Диапазон воспроизведения силы, кН | от 5 до 500 |
| Дискретность, Н (кН) | 0.5 (0.0005) |
| Пределы допускаемой относительной погрешности, % | ±0.02 |
| Колебание нагрузки в заданной точке, Н (кН), не более | 1.5 (0.0015) |
| Колебание нагрузки в заданной точке, % от max, не более | 0.0003 |
| Скорость изменения нагрузки, кН/с | от 0.001 до 10 |
| Время выхода на заданное усилие (ступень), с, не более | 30 |
| Время удержания нагрузки в заданной точке, мин, не менее | не ограничено |
| Диапазон рабочих температур, °С | от +18 до +26 |
| Габаритные размеры силовой рамы**, мм, не более: | |
| − длина | 650 |
| − ширина | 750 |
| − высота | 2650 |
| Габаритные размеры шкафа управления, мм, не более: | |
| − длина | 740 |
| − ширина | 760 |
| − высота | 620 |
| Минимальная высота зоны сжатия *, мм | 300 |
| Минимальная высота зоны растяжения *, мм | 800 |
| Масса машины (масса шкафа управления)**, кг, не более | 1200 (120) |
| Электрическое питание от сети переменного тока | |
| − напряжение, В | от 207 до 253 |
| − частота, Гц | от 49 до 51 |
| Потребляемая мощность, В·А, не более | 1500 |
| Вероятность безотказной работы за 10 000 ч | 0.95 |
| Срок службы, лет | 10 |
* - Размеры по требованию заказчика.
** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение.
Комплектация
- Машина силозадающая Стройприбор МСВ-500/1МГ4
- Cиловая рама с реверсором и нагружающим гидроцилиндром
- Силоизмерительный тензодатчик класса точности С5
- Шкаф управления
- Внешний пульт управления
- Кабель связи с ПК
- Программное обеспечение
- Соединительный кабель датчика перемещения
- Сетевой кабель
- Комплект проставок
- Вилочные захваты
- П-образные захваты
- Фиксаторы поворота реверсора
- Руководство по эксплуатации
- Паспорт
- Методика калибровки
- Индивидуальная упаковка
