Описание и характеристики
Описание

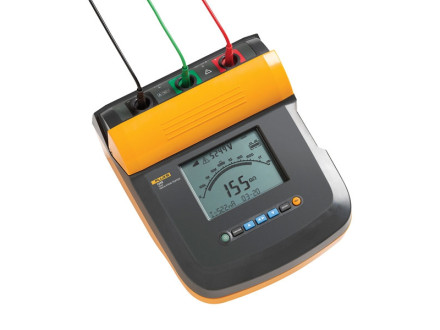

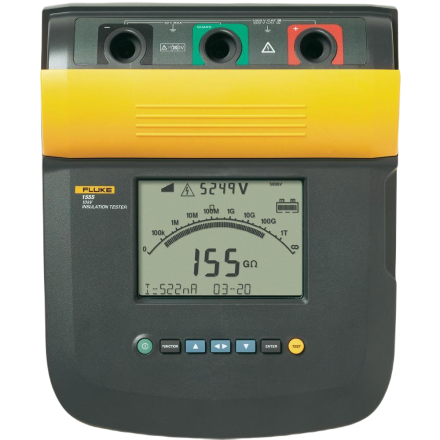

Мегаомметр Fluke 1555 предлагает пользователю цифровое тестирование изоляции до 10 кВ для проверки широкого спектра оборудования, включая двигатели, генераторы, распределительные панели и кабели.
Модель Fluke 1555 отличается от модели Fluke 1550C только возможностью создания испытательного напряжения 10000В.
С помощью измерителя сопротивления изоляции Fluke 1555, пользователь сможет проводить полное тестирование согласно IEEE 43-2000 получая лучшие значения в классе, 3 года гарантии и рейтинг категории безопасности CAT IV 600.
Сохранение результатов измерений и интерфейс связи с ПК, делают Fluke 1555 идеальным прибором для проведения периодической и предупреждающей диагностики, для определения потенциальных проблем с оборудованием до их появления или на начальной стадии.
ОБЛАСТИ ПРИМЕНЕНИЯ
- Кабельные линии
- Распределительные панели
- Трансформаторы подстанций
- Высоковольтные шины
- Двигатели
- Линейные трансформаторы
- Блоки конденсаторов
- Генераторы
ФУНКЦИИ МЕГАОММЕТРА Fluke 1555
- Сопротивление изоляции/утечка тока
- Пошаговое напряжение
- Разряд диэлектрика
- Коэффициент поглощения диэлектрика
- Показатель поляризации
- Ступенчатое изменение шага
ПРЕИМУЩЕСТВА МЕГАОММЕТРА Fluke 1555
- Тестовое напряжение до 10 кВ предоставляет решение для любой области применения
- Повышенная защита, категории CAT III 1000В, CAT IV 600В
- Сохранение данных, программа для ПК и интерфейсный кабель - позволяет включить прибор в программы для предварительной диагностики
- Большой, легко читаемый экран
- Новые прочные измерительные зажимы, будут находиться там, где вы их закрепили
- Соответствие последним требованиям тестирования вращающихся машин в соответствии с IEEE 43-2000
- Программное обеспечение Fluke View Forms в стандартном комплекте поставки
- Уровень тестового напряжения задается пользователем
- Идеально подходит для проверки широкого спектра высоковольтного оборудования, включая распределительные шкафы, двигатели, генераторы и кабели. Проводите проверку до 10 кВ, полный диапазон напряжений указан в IEEE 43-2000
- Выбор напряжения тестирования с шагом 50В от 250В до 1000В и с шагом 100В после значения 1000В
- Измерения можно сохранить в 99 ячейках памяти, каждой ячейке можно присвоить уникальное имя
- Связь с ПК для создания программ предварительной и периодической диагностики
- Авто вычисление, показателя поляризации (PI) и поглощения в диэлектрике (DAR), без дополнительных настроек
- Система защиты обеспечивает отсутствие поверхностного эффекта при проверке высокого сопротивления
- Измерение емкости и тока утечки
- Функция Ramp – пошаговое увеличение напряжения тестирования, для проверки на износ
- Категория безопасности CAT III 1000В, CAT IV 600В
Характеристики
| Испытательное напряжение | Диапазон | Погрешность (± показаний) |
|---|---|---|
| 250 В | < 200 кОм | не нормируется |
| от 200 кОм до 5 ГОм | 5% | |
| от 5 ГОм до 50 ГОм | 20% | |
| > 50 Гом | не нормируется | |
| 500 В | < 200 кОм | не нормируется |
| от 200 кОм до 10 ГОм | 5% | |
| от 10 ГОм до 100 ГОм | 20% | |
| > 100 ГОм | не нормируется | |
| 1000 В | < 200 кОм | не нормируется |
| от 200 кОм до 20 ГОм | 5% | |
| от 20 ГОм до 200 ГОм | 20% | |
| > 200 ГОм | не нормируется | |
| 2500 В | < 200 кОм | не нормируется |
| от 200 кОм до 50 ГОм | 5% | |
| от 50 ГОм до 500 ГОм | 20% | |
| > 500 ГОм | не нормируется | |
| 5000 В | < 200 кОм | не нормируется |
| от 200 кОм до 100 ГОм | 5% | |
| от 100 ГОм до 1 ТОм | 20% | |
| > 1 ТОм | не нормируется | |
| 10000 В | < 200 кОм | не нормируется |
| (1555 только) | от 200 кОм до 200 ГОм | 5% |
| от 200 ГОм до 2 ТОм | 20% | |
| > 2 ТОм | не нормируется | |
| Диапазон | Погрешность | |
| Измерение тока утечки | от 1 нА до 2 мА | ± (5 % + 2 нА) |
| Измерение емкости | от 0,01 мкФ до 15,00 мкФ | ± (15 % показаний + 0,03 мкФ) |
| Таймер | Диапазон | Разрешение |
| от 0 до 99 минут | Уставка: 1 минута | |
| Индикация: 1 секунда | ||
| Предупреждение о цепи под напряжением | Диапазон предупреждения | Погрешность напряжения |
| от 30 В до 660 В перем./пост., 50/60 Гц | ± (15 % + 2 в) |
| Параметр | Значение |
|---|---|
| Диапазон гистограммы | от 0 до 1 ТОм |
| Погрешность испытательного напряжения | -0 %, +10 % при токе нагрузке 1 мА |
| Подавление наведенного тока из сети | Максимум 2 мА |
| Скорость заряда для емкостной нагрузки | 5 секунд на мкФ |
| Скорость разряда для емкостной нагрузки | 1,5 с/мкФ |
| Дисплей | 75 мм x 105 мм |
| Питание | Свинцово-кислотный аккумулятор 12 В, Yuasa NP2.8-12 |
| Вход зарядного устройства (Перем.) | 85 - 250 В перем. напр. 50/60 Гц 20 ВА |
| Данный прибор Класса II (двойная изоляция) поставляется с шнуром питания Класса 1 (заземленный). Контакт защитного заземления внутри не подключен. Дополнительный вывод используется только для подключения вилки. | |
| Размеры | 170 мм x 242 мм x 330 мм (6,7 дюймов x 9.5 дюймов x 13 дюймов) |
| Вес | 3,6 кг (7,94 фунтов) |
| Температура (рабочая) | от -20 ºC до 50 ºC (от -4 ºF до 122 ºF) |
| Temperature (storage) | -20 ºC to 65 ºC (-4 ºF to 149 ºF) |
| Влажность | от 80 % до 31 ºC, линейно уменьшается до 50 % при 50 ºC |
| Высота | 2000 м |
| Степень защиты корпуса | IP40 |
| Защита входа от перегрузки | 1000 В перем. |
| Электромагнитная совместимость | EN 61326 |
| Категория безопасности | CAT III 1000 В, CAT IV 600 В |
| Степень загрязнения | 2 |

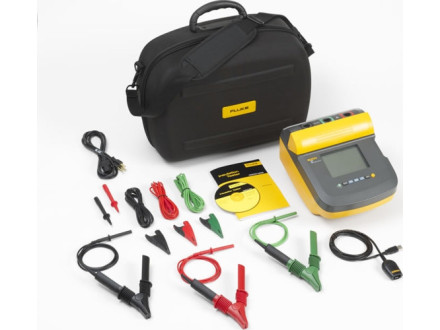

Комплектация
- Измеритель сопротивления изоляции
- Инфракрасный адаптер с интерфейсным кабелем
- Компакт диск FlukeView Forms Basic
- Комплект тестовых кабелей с зажимами типа "крокодил" повышенной прочности (красный, черный, зеленый)
- Шнур питания переменного тока
- Мягкий переносной футляр
- Руководство по эксплуатации
- Индивидуальная упаковка
