Описание и характеристики
Описание

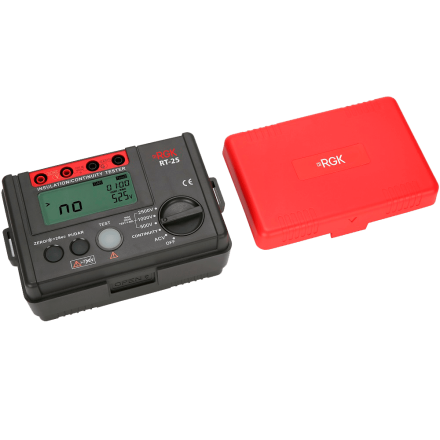

Цифровой мегаомметр RGK RT-25 используется для оценки качества изоляции при проведении диагностики и ремонта электронного оборудования, элементов энергосистем, трансформаторов, электродвигателей. Этот прибор гораздо точнее, чем мультиметр может локализовать участки изоляции, утратившие свои первоначальный свойства, или механические повреждения и определить масштаб проблемы. Проверки неразрушающим методом не требуют долгой приостановки работы объекта и нарушения целостности проводников.
Принцип работы измерителя сопротивления изоляции RGK RT-25 заключается в генерации и подаче напряжения на предмет исследования. По итогу определяется утечка тока и значение сопротивления между 2 щупами или зажимами. Функционал прибора дополнен режимом вольтметра, что упрощает комплексные проверки электрооборудования.
Компактный мегаомметр отличается высокой мобильностью и не требует внешнего питания, что особенно полезно при проведении тестов в полевых условиях. Подсветка облегчает измерения при слабом освещении, характерном для некоторых производственных помещений. Категория безопасности III допускает устройство к замерам на коммутационном оборудовании, распределительных щитах, фидерах и трехфазных сетях.
ПРЕИМУЩЕСТВА МЕГАОММЕТРА RGK RT-25
- Рабочий диапазон 0 МОм ~ 20 ГОм при точности от ±3 %
- Выбор тестового напряжения: 500, 1000, или 2500В
- Расчет индекса поляризации и коэффициента абсорбции
- Режим постоянного измерения
- Функция прозвонки цепи до 200 Ом
- Экран с подсветкой и индикацией до 1999
- Категория измерений CAT III 600В
- Щупы, зажимы и тестовые провода в комплекте
Характеристики
| Рабочее напряжение | 500В | 1000В | 2500В |
| Диапазон измеряемого сопротивления | 0,00 МОм ~5,00 ГОм | 0,00 Ом ~5,00 ГОм | 0,00 МОм ~ 20,00 ГОм |
| Выходное напряжение | 500В +10 % | 1000В +10 % | 2500В +10 % |
| Испытательный ток | 1,00 мА ~ 1,10 мА при 500 КОм | 1,00 мА ~ 1,10 мА при 1 МОм | 1,00 мА ~ 1,10 мА при 2,5 МОм |
| Ток короткого замыкания при испытании | ≤ 1,8 мА | ||
| Погрешность измерения | 0,00 МОм ~ 99,9 МОм: ±(3%+5) | ||
| 100 МОм ~ 10 ГОм: ±(5%+5) | |||
| 10,0 ГОм ~ 20,0 Ом: ±(10%+5) | |||
| Измерение сопротивления малых величин | |||
| Испытательное напряжение | ≤5В | ||
| Диапазон измерений | 0,00 ~ 200 Ом | ||
| Разрешение | 0,01 Ом | ||
| Погрешность | ±(2%+3) | ||
| Измерение напряжения переменного тока | |||
| Диапазон измерений | От 30 до 750 В (50/60 Гц) | ||
| Разрешение | 1В | ||
| Погрешность | ±(2%+3) | ||
| Общие характеристики | |||
| Разрядность дисплея | 1999 | ||
| Индикация перегрузки | “>22.0GΩ” при измерении сопротивления изоляции | ||
| Потребление тока | Около 200 мА (при максимальном напряжении на выходе 2500В); при обычных условиях около 10 мА | ||
| Соответствие стандартам безопасности | CAT III 600В | ||
| Рабочая высота над уровнем моря | 2000 м | ||
| Рабочая температура и влажность | 0…+40 °C, до 85 % | ||
| Температура и влажность хранения | -20…+60 °C, до 90 % | ||
| Степень загрязнения | 2 | ||
| Питание | 6 батарей АА 1,5 В | ||
| Габаритные размеры | 160х100х70 мм | ||
| Масса | 462 гр | ||

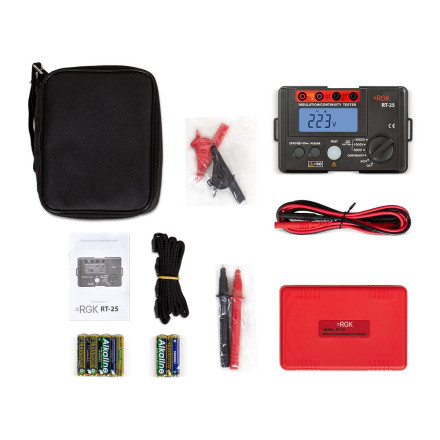

Комплектация
- Цифровой мегаомметр RGK RT-25
- Измерительный щуп - 2 шт.
- Зажим «крокодил» - 2 шт.
- Мягкий чехол
- Батарейка АА - 6 шт.
- Руководство по эксплуатации
- Индивидуальная упаковка
