Описание и характеристики
Описание

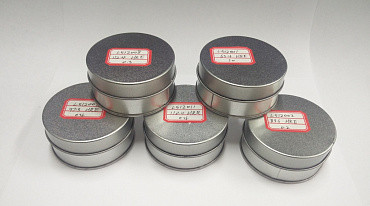

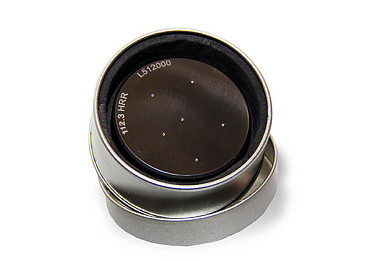

Мера твёрдости (стандартный образец) для определения твёрдости пластмасс по Роквеллу с использованием шкалы R (HRR) согласно ГОСТ 24622-91. Используется со стандартным прибором Роквелла, индентором в котором служит стальной шарик по ГОСТ 3722:
- диаметром 12.7 мм (для шкалы HRR)
- диаметром 6.35 мм (для шкалы HRL и HRM)
- диаметром 3.175 мм (для шкалы HRE)
Красное поле циферблата твердомера позволяет использовать коэффициент 130 при вычислении показателя твёрдости по Роквеллу по шкалам M, L и R. Предварительная нагрузка для шкал Е, M, L и R составляет 98,07Н, общая нагрузка составляет 588,4 Н для шкал R и L, и 980,7 Н для шкал М и Е.
Шкала HRE используется преимущественно для калибровки твердомера Роквелл. Шкалы HRR, HRL и HRM используются для вспомогательный проверок через короткие интервалы времени.
В идеальном случае показатель твёрдости по Роквеллу должен быть между 50 и 115. За пределами этих значений показатели являются неточными и определение следует повторить, пользуясь следующей более жёсткой шкалой.
*При необходимости использовать менее жёсткую шкалу, чем шкала R, испытание Роквелла становится непригодным и материал испытывают по ГОСТ 24621 (твёрдость по Шору).
Характеристики
Шкала Роквелл |
Диапазон |
Размер |
Материал |
HRE |
от 58 до 69 |
60 x 40 х 6 или Ø 60 х 6 | сталь или алюминий |
HRE |
от 70 до 95 |
60 x 40 х 6 или Ø 60 х 6 |
|
HRE |
от 95 до 100 |
60 x 40 х 6 или Ø 60 х 60 |
|
HRE |
от 107 до 114 |
60 x 40 х 6 или Ø 60 х 6 |
|
HRR |
от 105 до 115 |
60 x 40 х 6 или Ø 60 х 6 |
алюминий или железо (чугун) |
Боковые стороны мер твёрдости без шлифования до зеркального блеска |
|||
Комплектация

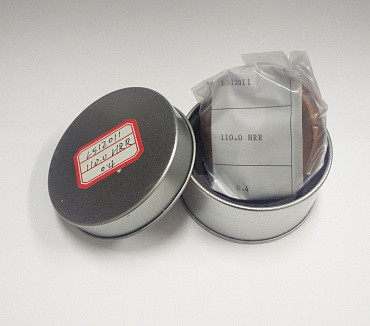

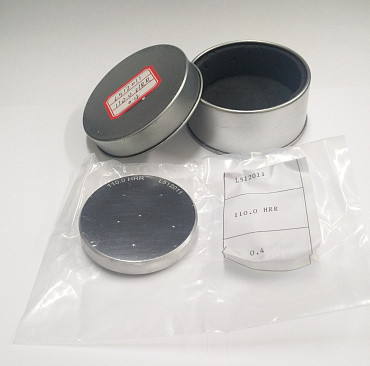

- Мера твёрдости ВОСТОК-7 Роквелла HRR
- Сертификат калибровки
- Металлический футляр
- Руководство по эксплуатации
- Индивидуальная упаковка
