Описание и характеристики
Описание

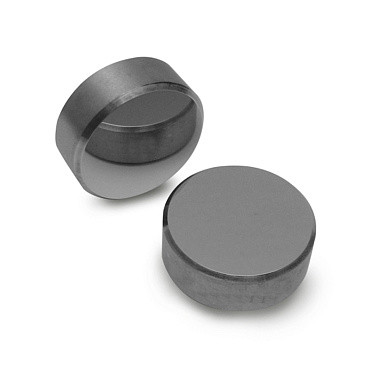

Меры микротвёрдости ММТВ-В7 предназначены для воспроизведения твёрдости по шкалам Виккерса. Меры применяются при проверке точности показаний и калибровке микротвердомеров, меры ММТВ-В7 не предназначены для процедуры поверки т.к. не внесены в госреестр СИ РФ.
Меры микротвёрдости применяются при проверке точности показаний и калибровке приборов для измерения твёрдости по методу Виккерса (ГОСТ 8.063-12) в лабораторных условиях. Меры микротвёрдости эксплуатируются с микротвердомерами как отечественного (ПМТ-3; ПМТ-3М), так и зарубежного производства. Для калибровки микротвердомеров ПМТ-3 предпочтительнее использовать 2 меры микротвёрдости: 375-525HV0.1 и 200-300HV0.1.

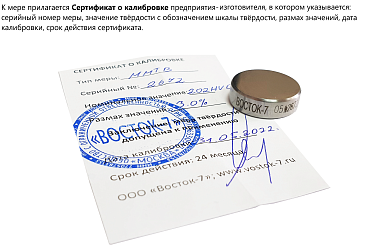

Меры изготавливаются в виде плиток круглой или прямоугольной формы из углеродистой или легированной стали в соответствии с ГОСТ 9031-75, ГОСТ 8.747, ISO 6507, ASTM E384. К мере прилагается Сертификат о калибровке предприятия-изготовителя, в котором указывается серийный номер меры, значение твёрдости с обозначением шкалы твёрдости, размах значений, дата калибровки, срок действия сертификата. На рабочей поверхности каждой меры микротвёрдости имеется 5-6 отпечатков, произведённых в процессе первичной калибровки меры при выпуске из производства.

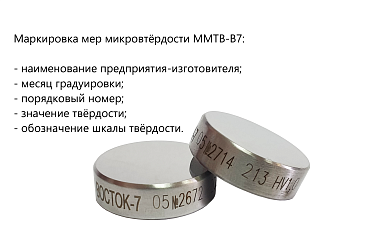

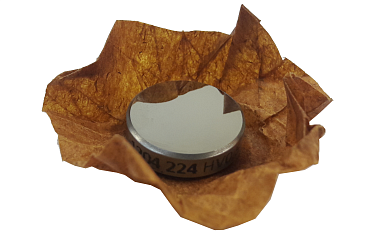

Маркировка ММТВ-В7: боковая поверхность отшлифована (серебряного цвета), на которой выгравировано:
- наименование предприятия-изготовителя
- месяц градуировки
- порядковый номер
- значение твёрдости
- обозначение шкалы твёрдости
Характеристики
| Тип меры, (размер мм) |
Диапазон значений твёрдости, HV |
Шкала микротвёрдости Виккерса |
Нагрузка, кгс (Н) |
Размах значений твёрдости %, не более |
Обозначение |
МТВ-В7 (Ø 25 × 5) |
800±50 | HV0.01 | 0.01 (0.098) | 9 | 750-850HV0.01 |
| 800±50 | HV0.025 | 0.025 (0.196) | 750-850HV0.025 | ||
| 800±50 | HV0.05 | 0,05 (0,49) | 7 |
750-850HV0.05 | |
| 800±50 | HV0.1 | 0.1 (0.98) | 750-850HV0.1 | ||
| 800±50 | HV0.2 | 0.2 (1.96) | 750-850HV0.2 | ||
| 800±50 | HV0.3 | 0.3 (2.94) | 5 | 750-850HV0.3 | |
| 800±50 |
HV0.5 | 0.5 (4.90) | 750-850HV0.5 |
||
| 800±50 | HV1 | 1 (9.81) | 3 | 750-850HV1 | |
| 450±75 |
HV0.01 | 0.01 (0.098) | 9 | 375-525HV0.01 | |
| 450±75 | HV0.025 | 0.025 (0.196) | 375-525HV0.025 | ||
| 450±75 | HV0.05 | 0.05 (0.49) | 7 | 375-525HV0.05 | |
| 450±75 | HV0.1 | 0.1 (0.98) | 375-525HV0.1 | ||
| 450±75 | HV0.2 | 0.2 (1.96) | 375-525HV0,2 | ||
| 450±75 | HV0.3 | 0.3 (2.94) | 5 | 375-525HV0.3 | |
| 450±75 | HV0.5 | 0.5 (4.90) | 375-525HV0.5 | ||
| 450±75 | HV1 | 1 (9.81) | 3 | 375-525HV1 | |
| 250±50 | HV0.01 | 0.01 (0.098) | 9 | 200-300HV0.01 | |
| 250±50 | HV0.025 | 0.025 (0.196) | 200-300HV0.025 | ||
| 250±50 | HV0.05 | 0.05 (0.49) | 7 | 200-300HV0.05 | |
| 250±50 | HV0.1 | 0.1 (0.98) | 200-300HV0.1 | ||
| 250±50 | HV0.2 | 0.2 (1.96) | 200-300HV0.2 | ||
| 250±50 | HV0.3 | 0.3 (2.94) | 5 | 200-300HV0.3 | |
| 250±50 | HV0.5 | 0.5 (4.90) | 200-300HV0.5 | ||
| 250±50 | HV1 | 1 (9.81) | 3 | 200-300HV1 |
| ДИАПАЗОНЫ ЧИСЕЛ ТВЁРДОСТИ, HV | РАЗМАХ ЗНАЧЕНИЙ ТВЁРДОСТИ ПО ГОСТ 8.063-12 | |
|---|---|---|
| ПРИ НАГРУЗКЕ ОТ 0.09807 H ДО 0.9807 H |
ПРИ НАГРУЗКЕ ОТ 0.9807 H ДО 9.807 H |
|
| 250±50 | 20 | 10 |
| 450±75 | 40 | 18 |
| 650±75 | 46 | 24 |
| 800±50 | 52 | 28 |
Комплектация
- Мера микротвёрдости ВОСТОК-7 Виккерса ММТВ-В7
- Паспорт
- Индивидуальная упаковка
