Описание и характеристики
Описание

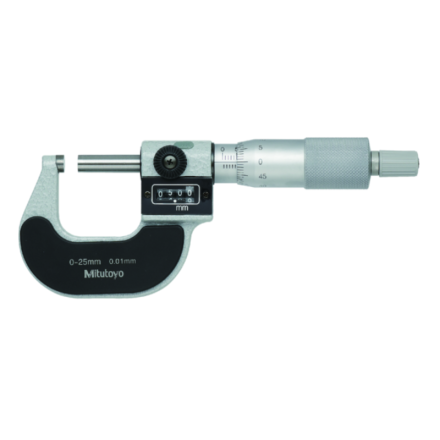

Микрометр Mitutoyo с механическим цифровым счётчиком оснащён храповым механизмом, который обеспечивает равномерное давление на заготовку для точных и воспроизводимых измерений. Корпус имеет матовую хромированную отделку для долговечности, а измерения на наконечнике и преобразования на корпусе нанесены лазерной гравировкой для удобства считывания. Шкала нониуса с наклонными делениями для уменьшения ошибок параллакса обеспечивает высокую точность измерения наружного диаметра.
ПРЕИМУЩЕСТВА МИКРОМЕТРА MITUTOYO 193-101
- Выпускается в метрических и дюймовых моделях
- Храповой механизм микрометра обеспечивает равномерное давление на заготовку для точных и воспроизводимых измерений
- Механический цифровой счетчик обеспечивает простое измерение показаний с точностью до 0,01 мм
- Твердосплавная наплавка на шпинделе и наковальне устойчива к износу и сохраняет плоскостность поверхностей, обеспечивая более высокую точность
- Фиксатор шпинделя обеспечивает надежную фиксацию положения измерения
- Матовая хромированная отделка наперстка и втулки защищает от ржавчины и уменьшает блики
- В комплект входит стандартная планка, за исключением модели 0-25 мм/0-1”
- Поставляется во встроенном пластиковом футляре
Характеристики
Параметр | Значение |
Шкала | Барабан и стебель с матовым хромовым покрытием |
Измерительное усилие | 5 - 15 Н |
Цена деления | 0.001 мм 0.01 мм |
Плоскостность | 0.6 мкм |
Параллельность | (2 + L/100) мкм L = макс. диапазон (мм) |
Измерительные поверхности | С твердосплавными наконечниками, доведённые |
Микрометрический винт | Диаметр 6.35 мм, шаг 0.5 мм, со стопором |
Модель | Диапазон, мм | Погрешность, мкм | Цена деления, мм | L, мм | A, мм | B, мм | C, мм | Масса, г |
193-101 | 0 - 25 | ±2 | 0.01 | 30 | 2.5 | 5 | 26 | 224 |
193-102 | 25 - 50 | ±2 | 0.01 | 55 | 2 | 8 | 32 | 275 |
193-103 | 50 - 75 | ±2 | 0.01 | 80 | 2 | 9 | 45 | 379 |
193-104 | 75 - 100 | ±3 | 0.01 | 105 | 2 | 9 | 57 | 489 |
193-111 | 0 - 25 | ±2 | 0.001 | 30 | 2.5 | 5 | 26 | 224 |
193-112 | 25 - 50 | ±2 | 0.001 | 55 | 2 | 8 | 32 | 275 |
193-113 | 50 - 75 | ±2 | 0.001 | 80 | 2 | 9 | 45 | 379 |
193-114 | 75 - 100 | ±3 | 0.001 | 105 | 2 | 9 | 57 | 489 |
Модель набора | Диапазон, мм | Модели в наборе | Масса, г |
193-901 | 0 - 75 | 193-101, 193-102, 193-103, 2 установочные меры | 820 |
193-902 | 0 - 100 | 193-101, 193-102, 193-103, 193-104, 3 установочные меры | 1367 |
Комплектация
- Микрометр
- Руководство по эксплуатации
- Индивидуальная упаковка
