Описание и характеристики
Описание
Рычажный микрометр типа МР предназначен для измерения линейных наружных размеров прецизионных деталей методом как непосредственной оценки, так и сравнения с мерой в условиях массового производства точного машиностроения и приборостроения. В конструкциях приборов использованы унифицированные рычажно-зубчатые отсчетные устройства с ценой деления 0,001, 0,002 и 0,01 мм. Особенность типа МР – отсчетное устройство, встроенное в корпус скобы. Снятие показаний производят по барабану микрометрической головки с поправкой на показания индикатора.
Измерительные поверхности покрыты твердосплавным материалом, скоба оснащена теплоизоляционными накладками, исключающими влияние тепла рук на результаты измерений. Каждый прибор упакован в жесткий пластиковый или деревянный футляр и имеет паспорт изделия, в котором прописаны все необходимые характеристики и нормы эксплуатации.

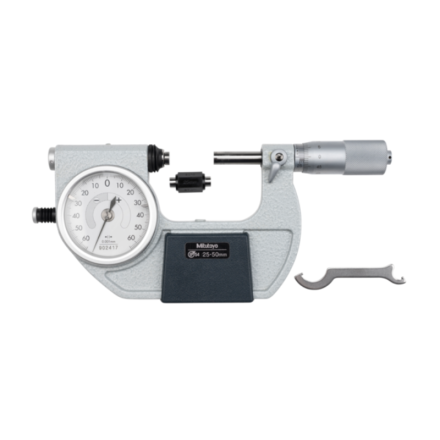

ПРЕИМУЩЕСТВА МИКРОМЕТРА MITUTOYO 510-122
- Выпускается в метрических и дюймовых моделях
- Индикатор циферблата для проверки допуска «годен/не годен» в дюймовых единицах измерения очень точен и удобен для считывания
- Храповой механизм микрометра обеспечивает равномерное давление на заготовку для точных и воспроизводимых измерений
- Твердосплавная наплавка на шпинделе и наковальне устойчива к износу и сохраняет плоскостность поверхностей, обеспечивая более высокую точность
- Фиксатор шпинделя обеспечивает надежную фиксацию положения измерения
- Матовая хромированная отделка наперстка и втулки защищает от ржавчины и уменьшает блики
- Поставляется во встроенном пластиковом футляре
- В комплект входит стандартная планка, за исключением модели 0-25 мм/0-1”
- Защита IP54 от попадания мусора, пыли и воды
Характеристики
Параметр | Значение |
Измерит. усилие | 5 - 10 Н |
Цена деления | 0.001 мм |
Цена деления индикатора | 0.001 мм |
Погрешность микрометра | 2 мкм |
Погрешность индикатора | 1 мкм |
Шкала | Барабан и стебель с матовым хромовым покрытием, диаметр 21 мм |
Плоскостность | 0.3 мкм |
Параллельность | 0.6 мкм для моделей до 50 мм 1 мкм для моделей свыше 50 мм |
Измерительные поверхности | С твердосплавными наконечниками, доведённые, диаметр 8 мм |
Модель | Диапазон | Цена деления | Ход пятки | Диапазон индикации | Арретир | L | D | Масса | IP |
510-121 | 0 - 25 мм | 0.001 мм | 2 мм | ±0.06 мм | Справа | 31.5 мм | 25 мм | 520 г | + |
510-141 | 0 - 25 мм | 0.001 мм | 2 мм | ±0.06 мм | Слева | 31.5 мм | 25 мм | 520 г | + |
510-122 | 25 - 50 мм | 0.001 мм | 2 мм | ±0.06 мм | Слева | 56.5 мм | 38 мм | 670 г | + |
510-123 | 50 - 75 мм | 0.001 мм | 2 мм | ±0.06 мм | Слева | 81.5 мм | 50 мм | 820 г | + |
510-124 | 75 - 100 мм | 0.001 мм | 2 мм | ±0.06 мм | Слева | 106.5 мм | 63 мм | 970 г | + |
Модель | Диапазон | Цена деления | IP |
510-131 | 0 - 1" | 0.0001" | + |
510-151 | 0 - 1" | 0.0001" | + |
510-132 | 1 - 2" | 0.0001" | + |
510-133 | 2 - 3" | 0.0001" | + |
510-134 | 3 - 4" | 0.0001" | + |
Комплектация
- Микрометр индикаторный
- Ключ
- Руководство по эксплуатации
- Индивидуальная упаковка
