Описание и характеристики
Описание

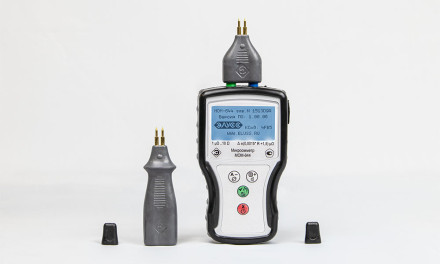

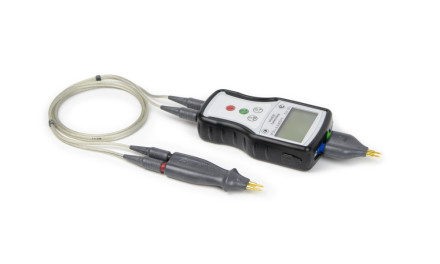

Микроомметр МОМ-644 предназначен для измерения малых значений электрического сопротивления по 4-х проводной схеме (метод Кельвина).
ПРЕИМУЩЕСТВА МИКРООММЕТРА МОМ-644
- Компактный ручной прибор с возможностью работы в качестве измерительно щупа
- Возможность работы при длине измерительного кабеля до 80 м
- Сверхмалые размеры и вес прибора
- Широкий диапазон показаний (0.1 мкОм..10 Ом)
- Автоматический выбор диапазона индикации
- До 5 разрядов индикации результата измерения
- Автокомпенсация термо-ЭДС в измерительных цепях
- Автоматическая проверка целостности измерительной цепи
- Режимы ручного, однократного и автоматического измерения при обнаружении целостности измерительной цепи
- Звуковая сигнализация начала и конца измерения
- Автоматический контроль минимального и максимального порогов результатов измерения
- Работа в условиях напряженности радиочастотного магнитного поля до 30 В/м
- Работа в условиях магнитных полей промышленной частоты до 600 А/м
- Комплектуется игольчатыми пружинными щупами Кельвина с малым пятном контакта (5 мм)
- Разъемы типа «Banan» позволяют использовать любые стандартные измерительные аксессуары
- Хранение в памяти до 1000 последних результатов измерений с привязкой ко времени
- Выгрузка журнала измерений на ПК через USB-порт в формате *.CSV без дополнительного ПО
- Работа от встроенного аккумулятора
- До 1500 измерений при максимальном токе от полностью заряженного аккумулятора
- Заряд аккумуляторов от стандартного USB-порта или стандартного USB зарядного устройства
- Световая индикация процесса и степени заряда аккумуляторов
- Встроенные часы реального времени с автоподстройкой хода
- Настраиваемое автоматическое отключение прибора
- Компактный полужесткий кейс для хранения и транспортировки прибора и аксессуаров
ОБЛАСТЬ ПРИМЕНЕНИЯ МИКРООММЕТРА МОМ-644
- В цепях электрических выключателей, переключателей, контакторов, реле, соединителей, разъединителей, разъемов, винтовых соединений электрических проводников, крепежных и прочих соединениях электрических цепей
- При сборке, монтаже и эксплуатации силовых систем на объектах энергетики содержащего как активную так и индуктивную составляющую (сопротивления обмоток электрических машин и трансформаторов)
- На предприятиях энергетики, электростанциях и подстанциях, а также на тяговых подстанциях электрифицированного транспорта
- Соединение рельсовых путей, шин заземления, шин молниеотводов
- Измерения величин переходных сопротивлений в узлах металлизации
- В зонах сварных и клепаных соединений
- Контроль и отбраковка электронных компонентов (MOSFEET транзисторов, сборок)
Характеристики
| Диапазон измерений | 1 мкОм — 10 Ом |
| Количество отображаемых разрядов | до 5 |
| Минимальный отображаемый разряд | 0.1 мкОм |
| Пределы допускаемой абсолютной погрешности, мкОм | ± (0.0015* Rизм+1.5) |
| Класс точности | 0.15 |
| Измерительный ток, А | 0.02 — 2.1 |
| Межповерочный интервал | 2 года |
| Тип интерфейса выходного порта | mini-USB |
| Температура окружающей среды, °С | от -15 до +50 |
| Вес прибора без учета аксессуаров, кг, не более | 0.25 |
| Габаритные размеры МОМ-644 ДхШхВ, мм, не более | 133 х 73 х 30 |
| Габаритные размеры прибора в кейсе, см , не более | 32 х 18 х 5.5 |
| Габаритные размеры прибора в упаковке, см , не более | 35 х 19 х 6 |

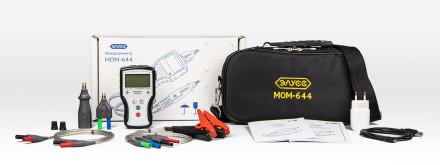

Комплектация
- Микроомметр
- Измерительный щуп-адаптер Кельвина (на прибор)
- Измерительный щуп Кельвина (на кабель)
- Измерительный провод длиной 1 м
- Кабель mini-USB
- Зарядное устройство USB
- Паспорт
- Руководство по эксплуатации
- Ударопрочный защитный чехол (клип-кейс)
- Полужесткий кейс для транспортировки и хранения
- Поверка
- Индивидуальная упаковка
