Описание и характеристики
Описание

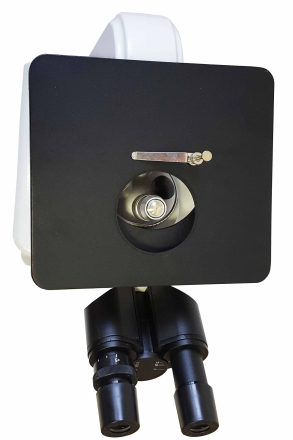

Инвертированный микроскоп ВОСТОК-7 4XB предназначен для визуального наблюдения и контроля микроструктуры металлов, сплавов и других непрозрачных объектов в отраженном свете при прямом освещении в светлом поле, а также в поляризированном свете. Прибор не имеет ограничений по высоте образца: необходимо лишь, чтобы поверхность образца совпадала с поверхностью стола микроскопа. Микроскоп 4XB имеет удобное управление, компактную структуру и современный внешний вид. База микроскопа 4XB имеет большую площадь поддерживающего основания и плечо изгиба, что делает центр тяжести оборудования ниже, таким образом, он может быть стабильно и надежно установлен. Угол наклона между окуляром и опорной поверхностью составляет 45 °, и это делает его удобным для наблюдения.
Это устройство используется для анализа структуры всех видов металлов и сплавов. Микроскоп может быть широко использован в лабораториях на заводах для проверки качества литья, для проверки сырья и анализа металлографической микроструктуры материала после термической обработки, для контроля работ по поверхностному нанесению покрытий и т.д. Прибор также может быть оснащен фотографическим устройством для получения изображений поверхности в режиме реального времени.
Характеристики
ХАРАКТЕРИСТИКА |
ЗНАЧЕНИЕ |
Методы исследования |
инвертированный в отражённом свете в светлом поле |
Диапазон увеличений, крат |
от 100Х до 1250Х (в штатной комплектации) |
Визуальная насадка |
· бинокулярная, угол наклона тубусов 45° · поворотная на 3600 · регулируемое межзрачковое расстояние от 55 до 75 мм · диоптрийная подстройка (±5 диоптрий) |
Окуляры |
· WF10X широкопольный (диаметр поля зрения Ф18 мм; фокусное расстояние 25 мм, посадочный диаметр D23.2 мм); · WF12.5X широкопольный (диаметр поля зрения Ф15; фокусное расстояние 25 мм, посадочный диаметр D23.2 мм) |
Объективы |
· ЕА10Х/0.25 160/0.17 ахроматический объектив, рабочее расстояние 7 мм, фокальное расстояние 17.13 мм, покровное стекло d=17; резьба RMS 20,23 мм; · PL40X/0.65 160/0 планахроматический объектив, подпружиненный, рабочее расстояние 0.714 мм, фокальное расстояние 4.328 мм, без покровного стекла d=0; резьба RMS 20.23 мм; · ЕА100Х/0.25 oil 160/0.17 ахроматический объектив, подпружиненный (МИ - масляная иммерсия), рабочее расстояние 0.198 мм, фокальное расстояние 2.906 мм, покровное стекло d=17; резьба RMS 20.23 мм |
Освещение |
· галогенная лампа 20 Вт, 6В; · плавная регулировка яркости освещения; · планка со светофильтрами (синий, зелёный, жёлтый, матовый). |
Фокусировка |
· коаксиальные винты грубой и точной фокусировки · встроенное устройство фиксации и ограничения перемещения для защиты препарата и быстрой настройки при его смене · регулировка натяжения: жёсткости/плавности хода · шаг точной фокусировки 0.002 мм |
Револьверное устройство |
4-х гнездовое с точной фиксацией объективов относительно оптической оси |
Предметный координатный столик |
· прямоугольный 200 x 180 мм со съёмными препаратоводителями с отверстиями Ø10 и Ø 20 мм; диапазон регулировки горизонтально: по оси Х 55 мм, по оси Y 75 мм, цена деления шкал 0.1 мм · двухкоординатный, с коаксиально расположенными ручками управления перемещением стола · диапазон перемещений вертикально/горизонтально 15/15 мм · максимальный вес образца 2 кг · круглая вращаемая вставка диаметром 11 мм |
Корпус и основание |
· из отлитого под давлением алюминия · окрашен огнеупорной эмалью · с резиновыми ножками |
Рабочее расстояние между образцом и передней линзой объектива |
195 мм |
Парфокальное расстояние |
45 мм |
Окуляры (опционально) |
любые с посадочным диметром D23.2 мм, в т.ч. микрометрический окуляр с перекрестием и измерительной шкалой по выбору заказчика |
Объективы (опционально) |
любые с резьбой RMS 20.23 мм по выбору заказчика |
Вес микроскопа, Брутто/Нетто |
10.5/8 кг |
Размер коробки (Д, Ш, В) |
420 х 350 х 520 мм |
Параметры объективов |
Увел-е |
Числовая апертура |
Система |
Фокальное расстояние |
Рабочее расстояние |
Ахроматический объектив ЕА10Х/0,25 160/0,17 |
10Х |
0.25 |
сухая |
17.13 мм |
7.136 мм |
Планахроматический объектив PL40X/0.65 160/0 |
40Х |
0.65 |
сухая |
4.328 мм |
0.714 мм |
Ахроматический объектив |
100Х |
1.25 |
масло |
2.906 мм |
0.198 мм |
Параметры плоских окуляров |
Увеличение, крат |
Диаметр поля зрения, мм |
WF10X широкопольный (фокусное расстояние 25 мм, посадочный диаметр D23.2 мм) |
10Х |
Ф18 |
WF12.5X широкопольный (фокусное расстояние 25 мм, посадочный диаметр D23.2 мм) |
12.5Х |
Ф15 |
Комплектация
- Микроскоп ВОСТОК-7 4XB инвертированный
- Предметный координатный столик с двумя съёмными дисковыми препаратоводителями с отверстиями Ø10 и Ø20 мм, прижимной лапкой
- Комплект со светофильтрами (синий, жёлтый, зелёный, матовый)
- Бутылочка с пихтовым маслом
- Лампа галогенная запасная с предохранителем
- Объективы (резьба RMS 20.23 мм):
- ЕА10Х/0,25 160/0.17 ахроматический объектив;
- PL40X/0.65 160/0 планахроматический объектив;
- ЕА100Х/0.25 oil 160/0.17 ахроматический объектив.
- Бинокулярная насадка
- WF10X широкопольный окуляр
- WF12.5X широкопольный окуляр
- WF10X окуляр с измерительной шкалой
- Револьверное устройство
- Объект-микрометр без поверки (не внесён в госреестр), цена деления 0.01 мм
- Сетевой шнур электропитания
- Защитный пластиковый анти-пылевой чехол
- Руководство по эксплуатации
- Паспорт
- Индивидуальная упаковка
Дополнительная комплектация ( на заказ )
- Окуляры любые с посадочным диметром D23.2 мм
- Микрометрический окуляр с перекрестием и измерительной шкалой (по выбору заказчика)
- Объективы любые с резьбой RMS 20,23 мм по выбору заказчика
- Объект-микрометр:
- ОМО или ОМП с поверкой (номер в госреестре 590-63), цена деления 0.01 мм
- 0.01-ОМП или 00.1-0.1-ОМП без поверки (не внесены в госреестр), цена деления 0.01 и 0.1 мм
- Цветная цифровая окулярная камера с русскоязычным ПО
