Описание и характеристики
Описание

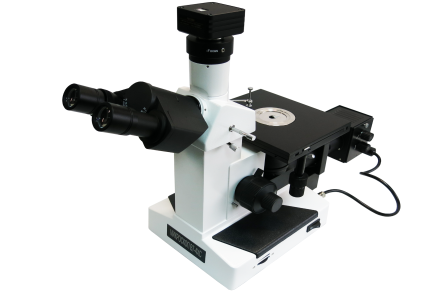

Металлографический микроскоп ВОСТОК-7 4XC - револьверный микроскоп с увеличением 100х-1000х. Имеет опциональную возможность фото и видео-регистрации (на заказ). Металлографический микроскоп 4XC предназначен для визуального наблюдения микроструктуры металлов, сплавов и других непрозрачных объектов в отражённом свете при прямом освещении в светлом поле, а также для исследования объектов в поляризованном свете.
Металлургические микроскопы используются для определения и анализа структуры различных металлических сплавов. Эти микроскопы являются важным инструментом для исследования металлографии. Они могут применяться для исследования качества литья, плавки и высокотемпературной обработки, для тестирования сырья и обработанных материалов и анализа материалов после высокотемпературной обработки. Они являются идеальными инструментами для научных исследований, обучения, производства и подобного применения. Модель 4XC может быть применена для фотографирования иллюстраций для металлографических атласов с выбором специфического прибора для фотографирования.
Металлографический микроскоп 4XC по заказу оснащается камерой, которая может делать металлографические фотографии для проведения анализа полученных результатов, а также обладает другими функциями, такими как редактирование изображений, производство, хранение, управление и другие функции. Металлографический микроскоп 4XC может быть широко использован в лабораториях на заводах для проверки качества литья, для проверки сырья и анализа металлографической микроструктуры материала после термической обработки, и для исследования работ по поверхностному нанесению покрытий и т.д. Это оборудование может быть оснащено фотографическим устройством для получения фотографий поверхности.
Характеристики
ХАРАКТЕРИСТИКА |
ЗНАЧЕНИЕ |
Диапазон увеличения |
· от 100Х до 1000Х (в штатной комплектации) · от 50Х до 1600Х (опционально) |
Визуальная насадка |
· тринокулярная с наклоном 30° · диоптрийная подстройка (±5 диоптрий) · регулируемое межзрачковое расстояние от 48 до 75 мм |
Окуляр |
WF10X широкопольный (диаметр поля зрения Ф18 мм, фокусное расстояние 25 мм, посадочный диаметр D23.2 мм) |
Объективы |
планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20.23 мм): · 10Х/0.25, рабочее расстояние 8.8 мм · 20Х/0.40, р. р. 8.6 мм · 40Х/0.6 подпружиненный, р. р. 3.73 мм · 100Х/1.25 подпружиненный (МИ - масляная иммерсия), р. р. 0.4 мм |
Освещение |
· галогенная лампа 20 Вт, 6В · регулируемые апертурная и полевая диафрагмы · плавная регулировка яркости освещения · планка со светофильтрами (синий, зелёный, жёлтый) |
Фокусировка |
· коаксиальные винты грубой и точной фокусировки · встроенное устройство фиксации и ограничения перемещения для защиты препарата и быстрой настройки при его смене · регулировка натяжения: жёсткости/плавности хода · шаг точной фокусировки 0.002 мм |
Револьверное устройство |
4-х гнездовое с точной фиксацией объективов относительно оптической оси |
Фото-порт |
на тринокулярной насадке (деление светового потока 80:20) |
Предметный координатный столик |
· прямоугольный 150 x 180 мм со съёмным препаратоводителем; диапазон регулировки горизонтально: по оси Х 15 мм, по оси Y 15 мм · двухкоординатный, с коаксиально расположенными ручками управления перемещением стола · максимальный вес образца 2 кг · круглая вращаемая вставка диаметром 11 мм |
Корпус и основание |
· из отлитого под давлением алюминия · окрашен огнеупорной эмалью · с резиновыми ножками |
Окуляры (опционально) |
· WF-10Х микрометрический окуляр с перекрестием и измерительной шкалой с дискретностью 0.1 мм (диаметр поля зрения Ф17 мм, фокусное расстояние 25 мм, посадочный диаметр D23.2 мм) · WF16X широкопольный (Ф11 мм; фокусное расстояние 15.6 мм, D23.2 мм) |
Объективы (опционально) |
планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20.23 мм): · 5Х/0.12, р. р. 18.3 мм; · 50Х/0.7, подпружиненный, р. р. 2.02 мм; · 60Х/0.75 подпружиненный, р. р. 1.34 мм; · 80Х/0.8 подпружиненный, р. р. 0.96 мм |
Цветная камера (опционально) |
переходник на камеру, цветная CCD – камера высокого разрешения для статической и динамической съёмки, флешка с ПО для сохранения и анализа изображений (англ. яз.) |
Комплектация
- Микроскоп ВОСТОК-7 4XC
- Предметный координатный столик со съёмным дисковым препаратоводителем и прижимной лапкой
- Комплект со светофильтрами (синий, жёлтый, зелёный)
- Лампа запасная
- Планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20.23 мм):
- ·10х/0,25, рабочее расстояние 8,.8 мм
- ·20x/0.4, р. р. 8.6 мм
- ·40х/0.6 подпружиненный, р. р. 3.73 мм
- ·100х/1.25 подпружиненный (МИ - масляная иммерсия), р. р. 0.4 мм
- Тринокуляр с фото-портом и с 2-мя широкопольными окулярами 10Х
- Револьверное устройство
- Набор из апертурной и полевой диафрагм
- Сетевой шнур электропитания
- Защитный пластиковый анти-пылевой чехол
- Руководство по эксплуатации
- Паспорт
- Индивидуальная упаковка
Дополнительная комплектация ( на заказ )
- Цветная камера ССD (5МР, Sony Exmor CMOS Sensor, USB 2.0, DC 5V, 300mA)
- Установочный адаптер для крепления в тринокуляре
- Флешка с ПО для сохранения и анализа изображений
- WF16X широкопольный окуляр (Ф11 мм; D23.2 мм)
- WF10X микрометрический окуляр с перекрестием и измерительной шкалой с дискретностью 0,1 мм (Ф18 мм; D23.2 мм)
- Планахроматические объективы с увеличенным рабочим расстоянием (без покровного стекла d=0; резьба RMS 20.23 мм):
- ·5Х/0,12, р. р. 18.3 мм
- ·50Х/0,7, подпружиненный, р. р. 2.02 мм
- ·60Х/0,75 подпружиненный, р. р. 1.34 мм
- ·80Х/0,8 подпружиненный, р. р. 0.96 мм
- Объект-микрометр:
- ·ОМО или ОМП с поверкой (номер в госреестре 590-63), цена деления 0.01 мм
- ·0.01-ОМП или 00.1-0.1-ОМП без поверки (не внесены в госреестр), цена деления 0.01 и 0.1 мм
