Описание и характеристики
Описание

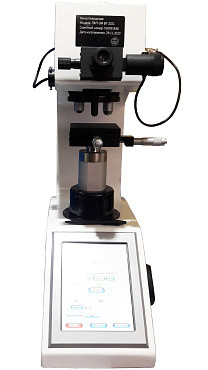

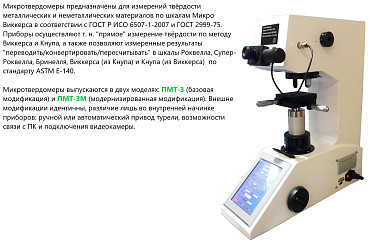

Микротвердомеры Виккерса (далее – микротвердомеры) предназначены для измерений твёрдости металлических и неметаллических материалов по шкалам Микро Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75. Приборы осуществляют т. н. "прямое" измерение твёрдости по методу Виккерса и Кнупа (доп. опция) путём непосредственного нагружения (терминология по ГОСТ 8.063-2012), а также позволяют измеренные результаты "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса (из Кнупа) и Кнупа (из Виккерса) - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.
Микротвердомеры используются для определения твёрдости различных металлических конструкций, включая небольшие или мелкие детали, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, а также различных неметаллических материалов: абразивов, керамики, стекла, минералов, полимеров и т.д.
Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка. Микротвердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система. Микротвердомеры выпускаются в двух исполнениях ПМТ-3, ПМТ-3М и отличаются степенью автоматизации процесса испытаний и разрешением оптической системы.
ПМТ-3М – модернизированная модификация модели ПМТ-3 с автоматическим приводом турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 400х с возможностью установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО. В остальном модели ПМТ3 и ПМТ3М идентичны по своим метрологическим и техническим характеристикам (условная расшифровка Пирамидальный Микро Твердомер-3Модернизированный).
ПРЕИМУЩЕСТВА МИКРОТВЕРДОМЕРА ВОСТОК-7 по Виккерсу ПМТ-3М
- "Прямое" измерение твёрдости путём непосредственного нагружения по шкалам твёрдости: HV (Виккерса) и HK (Кнупа). Доступно 8 шкал твёрдости Виккерса: HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1. Технический диапазон измерений твёрдости 8…2900HV (в т. ч. поверяемый 50…1500HV)
- "Косвенное" определение по 14 шкалам твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа (путём конвертации/пересчёта из 2 "прямых" измеренных шкал согласно стандартам ASTM): HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T
- Абсолютная точность измерений благодаря автоматизации процесса приложения, выдержки и снятия нагрузки с последующим измерением диагонали отпечатка, расчётом и отображением на дисплее измеренного значения микротвёрдости.
- Встроенная память на 60 измерений с обработкой результатов и выводом на дисплей расчёта и статистики из проведённой серии измерений: максимальное, минимальное, размах и среднее значение твёрдости, конвертация в другие шкалы твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа

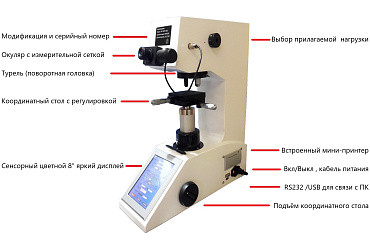

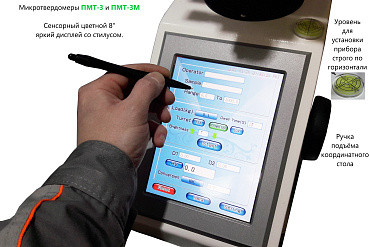

- Сенсорный цветной 8" яркий дисплей со стилусом
- Встроенный мини-принтер для мгновенной распечатки данных измерения микротвёрдости: номер измерения/приложенная нагрузка/измеренное значение/конвертированное значение/разброс значений/среднее значение/мин. значение из серии/макс. значение из серии/испытуемый образец/оператор/дата и время измерений

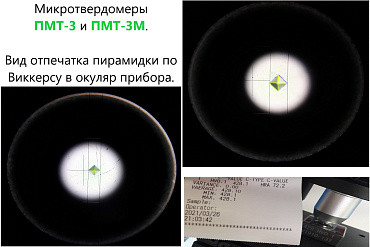

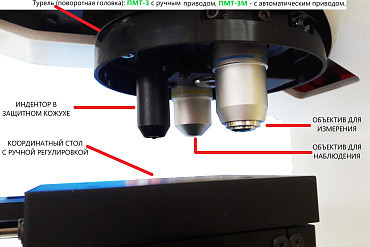

- Автоматический привод турели для плавности и точности измерений микротвёрдости
- Цифровая видеокамера и специализированное ПО для управления процессом испытаний, выполнения функциональных задач, хранения, статистической обработки и вывода результатов измерений на ваш ПК
- Автоматизация процесса измерения микротвёрдости позволяет нивелировать ошибки и влияние ручной работы оператора на точность замеров, что может найти своё применение в самых высокотехнологичных отраслях промышленности и производства, научно-исследовательских и экспертных лабораториях, передовых учебных заведениях
Характеристики
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
HV 0.01; HV 0.025 |
от 50 до 350 |
HV 0.05 |
от 50 до 550 |
HV 0.1 |
от 50 до 850 |
HV 0.2; HV 0.3 |
от 50 до 1000 |
HV 0.5; HV 1 |
от 50 до 1500 |
Обозначение шкалы твёрдости | Интервалы измерений твёрдости HV |
||||
св. 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 |
|
Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±) |
|||||
HV0,01 |
20 |
35 |
– |
– |
– |
HV0,025 |
20 |
35 |
– |
– |
– |
HV0,05 |
20 |
35 |
65 |
– |
– |
HV0,1 |
15 |
35 |
60 |
100 |
|
HV0,2 |
15 |
30 |
60 |
100 |
110 |
HV0,3 |
15 |
25 |
45 |
90 |
110 |
HV0,5 |
10 |
20 |
35 |
70 |
120 |
HV1 |
8 |
15 |
25 |
50 |
75 |
Номинальные значения испытательных нагрузок, Н (кгс) |
Относительная погрешность испытательных нагрузок, % |
0.098 (0.01) |
±1.5 |
0.245 (0.025) |
±1.5 |
0.490 (0.05) |
±1.5 |
0.981 (0.1) |
±1.5 |
1.961 (0.2) |
±1 |
2.942 (0.3) |
±1 |
4.903 (0.5) |
±1 |
9.807 (1) |
±1 |
Диапазон измерений длины диагоналей отпечатков (d), мм |
Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм |
0.02 ≤ d ≤ 0.04 |
0.0004 |
0.04 <d ≤ 0.2 |
0.01∙d |
Наименование характеристики | Значение |
||
Модель микротвердомера |
ПМТ-3 | ПМТ-3М |
|
Диапазон времени выдержки, с |
от 0 до 99 | от 0 до 60 |
|
Диапазон увеличения оптической системы |
от 20х до 200х | от 20х до 400х |
|
Тип привода турели (поворотной головки) |
ручной | автоматический |
|
Тип приложения, выдержки и снятия нагрузки | автоматический |
||
Тип измерения диагонали отпечатка, расчёта и отображения на дисплее значения микротвёрдости | автоматический |
||
Тип выбора прилагаемой нагрузки | механический |
||
Тип подъёмного механизма координатного стола | механический |
||
Скорость нагружения, мкм/с | 50 |
||
Окуляр с измерительной сеткой | 10х |
||
Объективы в турели (встроенные) | 10х (для наблюдения) и 40х (для измерений) |
||
Минимальная единица измерения (дискретность), мкм | 0.01 |
||
Шкалы "прямого" измерения твёрдости путём непосредственного нагружения (терминология по ГОСТ 8.063-2012) | HV, HK |
||
Технический диапазон измерений твёрдости, HV (в т. ч. поверяемый 50…1500HV). | от 8 до 2900 |
||
Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140 | HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
||
Сохранение, вывод и распечатка данных измерений твёрдости на встроенном принтере | имеется |
||
Память с расчётом размаха, среднего значения, мин. и макс. значений в серии измерений, к-во ячеек памяти | 60 |
||
Дисплей | 8” сенсорный цветной |
||
Интерфейс связи с ПК | RS232/USB |
||
ПО для контроля измерения твёрдости, хранения и обработки данных и работы с изображениями | - |
имеется |
|
Координатный стол с ручной регулировкой: - габариты, мм - перемещение по горизонтальным осям, мм | 100 х 100 (Х)25*(Y)25 |
||
Максимальная высота образца | 100 мм |
||
Глубина зева/расстояния до стенки прибора от центра индентора, мм | 130 мм |
||
Вывод данных | Сенсорный дисплей 8’, сохранение на USB-диске |
||
Габаритные размеры, мм не более: - длина - ширина - высота | 630 290 680 |
||
Масса, кг, не более | 55 |
58 |
|
Наименование параметра |
Значение параметра |
Параметры электрического питания для микротвердомеров с механизированным или автоматическим устройством приложения нагрузки - напряжение питания, В - потребляемая мощность, Вт, не более |
220 ±10 % 400 |
Средний срок службы микротвердомеров, лет, не менее |
10 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от 15 до 28 до 80 от 84 до 106.7 |
Комплектация
- Микротвердомер ВОСТОК-7 по Виккерсу ПМТ-3М
- Алмазный наконечник Виккерса
- Алмазный наконечник Кнупа
- Встроенная цифровая камера в комплекте с ПО
- Ось для грузов
- Грузы
- Координатный предметный стол
- Отвертка
- Установочные опоры с регулировкой по высоте
- Измерительный уровень
- 10-кратный микроокуляр
- Комплект мер твёрдости по микро Виккерсу
- Запасные предохранители (2А)
- Шнур питания
- ПО на USB носителе, ключ активации (только для версии ПМТ-3М)
- Стилус
- Пылезащитный мешок
- Инструкция по эксплуатации
- Паспорт
- Руководство по эксплуатации
- Индивидуальная упаковка
Дополнительная комплектация
- Наконечник алмазный тип НПМ для микротвердомеров ПМТ-3 и ПМТ-5 (0,2 ct.)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (450±75 HV1)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (800±50 HV0.5)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (800±50 HV0.3)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (800±50 HV0.05)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (450±75 HV0.05)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (450±75 HV0.1)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (450±75 HV0.3)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (250±50 HV1)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (250±50 HV0.5)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (450±75 HV0.2)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (450±75 HV0.5)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (250±50 HV0.05)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (800±50 HV1)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (800±50 HV0.1)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (250±50 HV0.1)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (250±50 HV0.2)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (250±50 HV0.3)
- ММТВ-В7 меры микротвёрдости Виккерса (поверке не подлежат) (800±50 HV0.2)
- Наконечник алмазный тонкий для замера микротвердости по методу Виккерса для ПМТ-3(М) В7
- Наконечник алмазный Кнуп тонкий для В7
