Описание и характеристики
Описание

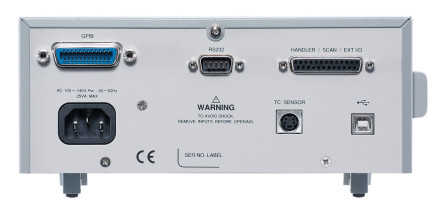

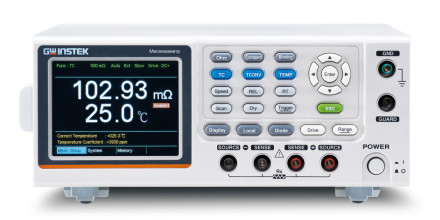

Миллиомметр GW Instek GOM-7804 для определения низких значений сопротивлений на резисторах, переключателях, реле, разъёмах, клеммах и других компонентах.
Прибор обладает широким функционалом, отличными техническими характеристиками и современным дизайном. Особенность миллиомметра заключается в сохранении формата индикации результатов измерений на дисплее с пятью разрядами при повышении скорости измерений с 10 до 60 в секунду. Для разных низкоомных приложений используется четырёхпроводная схема подключения.
ПРЕИМУЩЕСТВА МИЛЛИОММЕТРА GW Instek GOM-7804
- 5 разрядов, динамический диапазон «50.000»
- Базовая погрешность измерения ±0,05 %
- Максимальное разрешение 1 мкОм, тестовый ток до 1 А (пост)
- Функции компарирования и допускового контроля со звуковой индикацией
- Измерение в абсолютных и относительных (%) единицах
- Измерение температуры с помощью внешней термопары
- 4-х проводная схема измерения с термокомпенсацией
- Скорость измерения: 10 или 60 изм/с
- Большой графический цветной TFT дисплей
- Задержка запуска измерений
- Тестирование p-n переходов
- Запись до 20 профилей настроек (запись/ вызов)
- Аналоговое управление сортировщик компонентов (выход для подключения внешнего манипулятора или сканера)
- Интерфейсы: RS-232, USB
Характеристики
| Параметр | Значения | |
| Сопротивление | ||
| Пределы измерений | 50/500 мОм/5/50/500 Ом/5/50/500 кОм/5 МОм | |
| Разрешение | 1 мкОм /10 мкОм /100 мкОм/1 мОм/10 мОм/100 мОм/1 Ом/10 Ом/100 Ом | |
| Тестовый ток | 1 А/100 мА/10 мА/1 мА /100 мкА/10 мкА/1 мкА | |
| Погрешность измерения | ± (0,1 % изм. + 0,02 % диапазона) на пределе 50 мОм ± (0,05 % изм. + 0,02 % диапазона) на пределах 500 мОм...50 Ом ± (0,05 % изм. + 0,008 % диапазона) на пределах 500 Ом.500 кОм ± (0,2 % изм. + 0,008 % диапазона) на пределе 5 МОм | |
| Температура (опция) | ||
| Диапазон измерений | -50°...399,9°C | |
| Разрешение | 0,1°C | |
| Погрешность измерения | 0,3% изм. ± 0,5°C в диапазоне - 10°C...40°С 0,3% ± 1,0°C в остальных диапазонах | |
| Общие характеристики | ||
| Скорость измерения | 10/60 изм/с | |
| Запуск измерений | Внутренний, Внешний, Ручной | |
| Дисплей | Цветной графический TFT дисплей: диагональ 9 см, разреш. 320 x 240; Формат индикации измерений: 5 разрядов, макс. индицируемое число 50000 | |
| Интерфейс ДУ | RS-232, USB | |
| Интерфейс аналогового управления | Комбинированный интерфейс (колодка D - sub): Handler/сортировщик, Scan/сканер и EXT I/O для аналогового управления и мониторинга | |
| Напряжение питания | 100... 240 В, 50/60 Гц, 25 ВА | |
| Габаритные размеры | 223х102х283 мм | |
| Масса | 4 кг | |
Комплектация
- Миллиомметр GW Instek GOM-7804
- Шнур питания
- Тестовый провод GTL-308
- Руководство по эксплуатации
- Индивидуальная упаковка
