Описание и характеристики
Описание

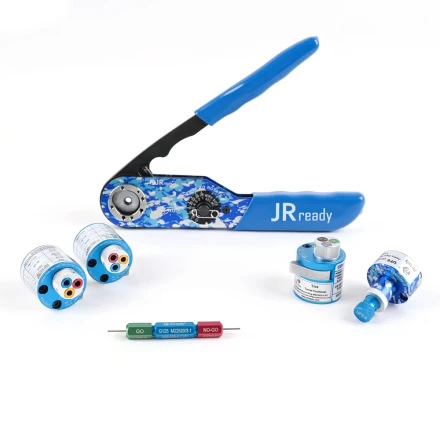

Ручной обжимной инструмент М22520/1-01 разработан в соответствии с MIL-C-22520/1-01. Подходит для обжатия круглых контактов в разъёмах военного стандарта США, HARTING, WAIN, TE. Включает сопрягаемые фиксаторы: фиксатор UH2-5, серии TP и серии TH. Имеет четыре оправки и восемь прижагов, восемь положений переключений. Сечение провода (AWG/mm²): 12（3.33）-26（0.128) и диаметр сквозного отверстия: (мм): φ5.60.
Револьверный фиксатор TH163 разработан в соответствии с M-22520/1-04. Для обжатия разных контактов не нужно изменить весь фиксатор, только вращать сердечник. Сопрягается с М22520/1-01, а также для пневматической версии данного инструмента.
Револьверный фиксатор TH4 разработан в соответствии с M22520/1-03. Для обжатия разных контактов не нужно изменить весь фиксатор, только вращать сердечник. Используется для следующих моделей контактов MS17803,04,07,&08, M21097/9-01. Сопрягается с инструментом М22520/1-01.
Револьверный фиксатор TH1A разработан в соответствии с M22520/1-02. Для обжатия разных контактов не нужно изменить весь фиксатор, только вращать сердечник. Сопрягается с инструментами NEW-AS1, ACT-M201, JRD-AF8,YJQ-W2A, YJQ-W2Q.
Универсальный фиксатор UH6-UF2-5 разработан в соответствии с MIL-C-22520/1-05. Он используется для размещения контактов по горизонтали и вертикали между инденторами инструментов для обеспечения точности и согласованности положения обжима. Сопрягается с инструментом М22520/1-01.
Калибр G125 20-32AWG разработан в соответствии с M22520/3-1. Предназначен для проверки рабочего диаметра керна обжимного инструмента, чтобы гарантировать, что обжимной инструмент находится в правильном рабочем состоянии.

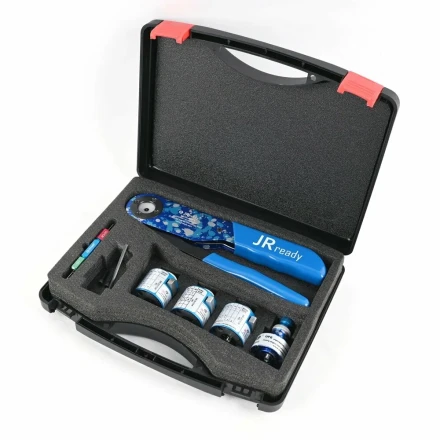

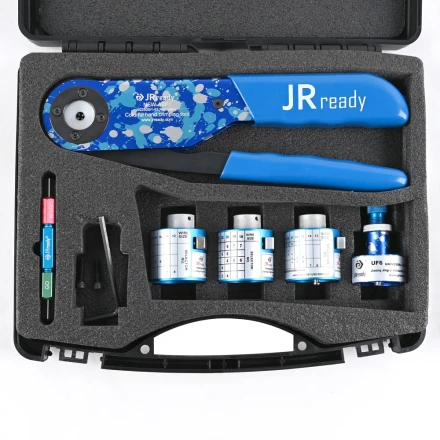

Комплектация
- Ручной обжимной инструмент М22520/1-01
- Револьверный фиксатор TH163
- Револьверный фиксатор TH4
- Револьверный фиксатор TH1A
- Универсальный фиксатор UH6-UF2-5
- Калибр G125 20-32AWG
- Руководство по эксплуатации
- Индивидуальная упаковка
- Кейс
