Описание и характеристики
Описание

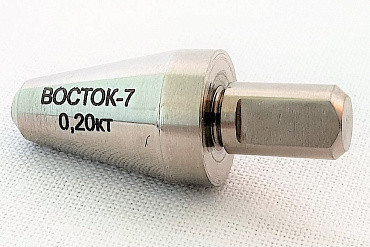

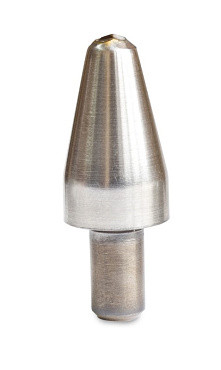

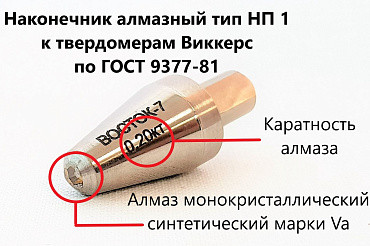

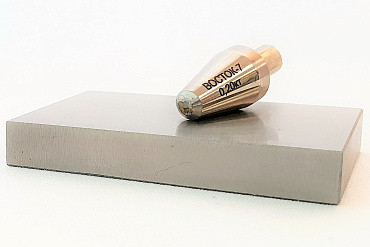

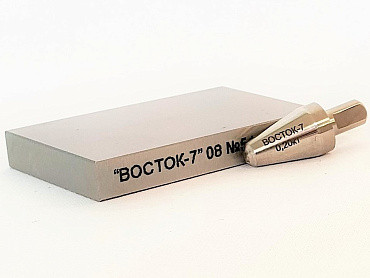

Наконечник алмазный тип НП 1 с рабочей частью в виде четырёхгранной пирамиды с углом 1360 к приборам для измерения твёрдости металлов и сплавов по методу Виккерса. Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.
Наконечники тип НП и НПМ – в процессе шлифовки алмазных инденторов в точке соединения граней алмаза остаётся линия стыка, которая препятствует достижению идеального заострения. В стандартах ISO и ASTM определяется максимальная длина линии стыка в зависимости от используемой испытательной нагрузки. В соответствии с полученной длиной линии стыка инденторы классифицируются для использования в различных диапазонах испытательной нагрузки.
Характеристики
Наконечники алмазные: |
|
Материал в оправке: |
алмаз монокристаллический синтетический марки Va |
Диапазон каратности: |
маркирован на оправке изделия в соответствии с ГОСТ 9377-81 |
Геометрические размеры: |

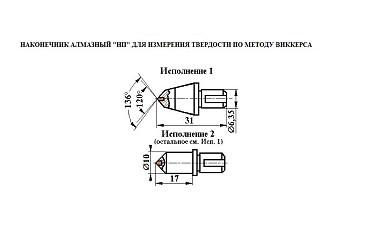

по ГОСТ 9377-81, исполнение тип НК 1 / НП 1 / НПМ соответственно |
Наконечники шариковые (с твёрдосплавными и стальными шариками): |
|
Тех. характеристики шарика: · Твёрдосплавного · стального: |
· ларбид вольфрама WC/Co=94/6 max %; твёрдость не менее 1500 HV10; плотность 14.8 г/см3; прочность на изгиб 2600 Мпа; размер зерна 1.2 мкм · закалённая сталь; твёрдость не менее 850 HV10 |
Геометрические размеры шариков в соответствии с ГОСТ 3722-81: · Степень точности 20 · Среднее отклонение от номинального диаметра ±1 мкм |
· шкалы Бринелль (металлы ГОСТ 9012-59) твёрдосплавные Ø: 1 / 2 / 2.5 / 5 / 10 мм · шкалы Роквелл (металлы ГОСТ 9013-59) твёрдосплавные Ø: 1.588 (шкалы B, F, G) и стальные Ø: 3.175 (шкалы E, H, K) мм · шкалы Роквелл (пластмассы ГОСТ 24622-91) стальные Ø: 3.175 (шкала E) / 6.35 (шкалы L, M) / 12.7 (шкала R) мм · шкалы IRHD (резины ГОСТ 20403-75) твёрдосплавные Ø: 0.395 / 2.5 мм |
Гарантийный срок эксплуатации |
1 (один) год |
Комплектация
- Наконечник ВОСТОК-7 алмазный тип НП 1 к твердомерам Виккерс
- Индентор твердомера
- Упаковочный футляр
- Паспорт
- Индивидуальная упаковка
