Описание и характеристики
Описание
Нутромер КировИнструмент НИ индикаторный. Нутромеры индикаторные с ценой деления 0,01 мм. Предназначен для измерения внутренних размеров от 6 до 1000 мм.
В нутромерах НИ 10 и НИ 18 перемещение подвижного измерительного стержня передается на отсчетное устройство при помощи клиновой передачи. В нутромерах НИ 50, НИ 100, НИ 160, НИ 250, НИ 450 перемещение подвижного измерительного стержня передается на отсчетное устройство при помощи рычажной передачи. В нутромерах НИ 700 и НИ 1000 подвижный измерительный стержень контактирует непосредственно с отсчетным устройством.
Для совмещения линии измерения нутромера с плоскостью, проходящей через ось измеряемого отверстия, нутромеры снабжены центрирующим мостиком. Нутромер НИ 10 может не иметь центрирующего мостика.
Установка нутромеров на требуемый размер производится при помощи сменных измерительных стержней (шайб, удлинителя) по аттестованным кольцам или блоку концевых мер с боковиками.
Измерительные поверхности стержней оснащены твердым сплавом.
Пример условного обозначения нутромера индикаторного с диапазоном измерений от 10 до 18 мм, класса точности 1 - Нутромер НИ 10-18-1 ГОСТ 868-82.
Характеристики

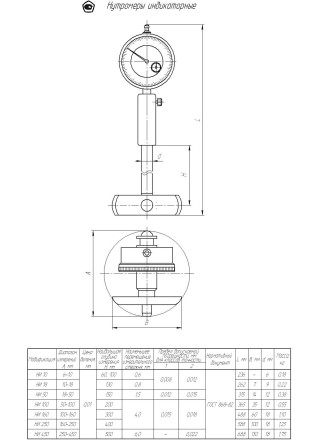

| Модификация | Диапазон измерений A, мм | Цена деления, мм | Наибольшая глубина измерения H, мм | Наименьшее перемещение измерительного стержня, мм | Предел допускаемой погрешности для классов точности, мм | Нормативный документ | L, мм | B, мм | D, мм | Масса, кг | |
| 1 | 2 | ГОСТ 868-82 | |||||||||
| НИ 50 | 18-50 | 0,01 | 150 | 1,5 | 0,012 | 0,015 | 315 | 14 | 12 | 0,38 | |
| НИ 100 | 50-100 | 200 | 4 | 365 | 35 | 12 | 0,55 | ||||
| НИ 160 | 100-160 | 300 | 0,015 | 0,018 | 488 | 60 | 18 | 1,1 | |||
| НИ 250 | 160-250 | 400 | 588 | 100 | 18 | 1,25 | |||||
| НИ 450 | 250-450 | 500 | 6 | - | 0,022 | 688 | 130 | 18 | 1,75 | ||
| НИ 700 | 450-700 | 8 | 200 | 2,16 | |||||||
| НИ 1000 | 700-1000 | 0,022 | 300 | 2,8 | |||||||
Комплектация
- Нутромер НИ индикаторный
- Паспорт
- Индивидуальная упаковка
