Описание и характеристики
Описание
Нутромер индикаторный используется для определения внутренних размеров изделия относительным методом. Принцип действия прибора механический, основан на передаче перемещения подвижного измерительного стержня на отсчетное устройство – индикатор часового типа ИЧ. С помощью прибора можно получить показания с точностью до 0.01 мм. Прибор оснащен теплоизолирующей втулкой на корпусе. Благодаря сменным вставкам диапазон измерений прибора достаточно широкий. Установка на ноль производится с помощью специальных аттестованных колец или блока концевых мер длины с боковиками. Нутромер выполнен из инструментальной стали. Прибор поставляется в жестком пластиковом или деревянном футляре, обеспечивающем безопасное хранение инструмента.

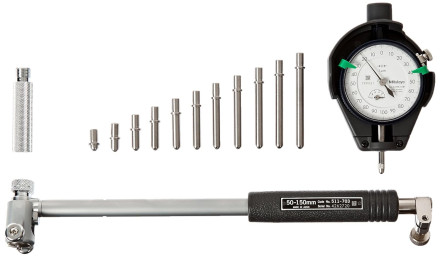

ПРЕИМУЩЕСТВА НУТРОМЕРА MITUTOYO 511-713
- Включает в себя циферблат Mitutoyo с индикатором
- Доступно в метрических моделях
- Для точного измерения глубины отверстия доступны дополнительные удлинительные стержни
- Большие рукоятки новой конструкции удобнее в использовании и снижают теплоотдачу оператора для повышения точности
- Модели с циферблатными индикаторами полностью защищены прочной крышкой
- Диаметр стержня датчика составляет 8 мм
- Сменные наковальни изготовлены из легированной стали с измерительными поверхностями, покрытыми твёрдым сплавом для повышения точности и долговечности
- Поставляется во встроенном пластиковом футляре
Характеристики
Параметр | Значение |
Погрешность | 2 мкм |
Повторяемость | 0.5 мкм |
Ход измерительного наконечника | 18 - 60 мм: 1.2 мм 50 - 400 мм: 1.6 мм |
Модель | Диапазон измерений, мм | Цена деления, мм | Модель индикатора | Глубина измерения, мм | Количество пяток | Масса, г |
511-721 | 18 - 35 | 0.001 | 2109SB-10 | 100 | 9 | 330 |
511-722 | 35 - 60 | 0.001 | 2109SB-10 | 150 | 6 | 400 |
511-723 | 50 - 150 | 0.001 | 2109SB-10 | 150 | 11 | 420 |
511-724 | 100 - 160 | 0.001 | 2109SB-10 | 150 | 13 | 480 |
511-725 | 160 - 250 | 0.001 | 2109SB-10 | 250 | 6 | 850 |
511-726 | 250 - 400 | 0.001 | 2109SB-10 | 250 | 5 | 945 |
511-711 | 18 - 35 | 0.01 | 2046SB | 100 | 9 | 330 |
511-712 | 35 - 60 | 0.01 | 2046SB | 150 | 6 | 400 |
511-713 | 50 - 150 | 0.01 | 2046SB | 150 | 11 | 420 |
511-714 | 100 - 160 | 0.01 | 2046SB | 150 | 13 | 480 |
511-715 | 160 - 250 | 0.01 | 2046SB | 250 | 6 | 850 |
511-716 | 250 - 400 | 0.01 | 2046SB | 250 | 5 | 945 |
Комплектация
- Нутромер
- Индикатор часового типа
- Пластиковая крышка для защиты индикатора
- Руководство по эксплуатации
- Индивидуальная упаковка
