Описание и характеристики
Описание

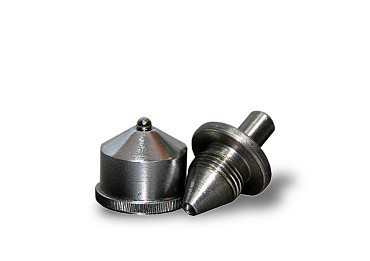

Наконечник шариковый к прибору для измерения твёрдости резины по IRHD согласно ГОСТ 20403-75. Предназначен для твердомеров стационарного типа отечественного и импортного производства, в т.ч. (но не исключительно):
- модели 650.705 твердомер для определения твёрдости резины по ISO (С-Петербрург)
- модели Zwick 3105 combi test IRHD/Шор (ФРГ), Bareiss DIGI TEST II (ФРГ)
IRHD (International Rubber Hardness Degrees) - международные единицы измерения твёрдости резины. Способ измерения твёрдости по шкале от 30 до 100 IRHD описан в ГОСТ 20403-75. Твердомеры по IRHD применяются для измерения разности глубин вдавливания индентора в образец после предварительной и общей нагрузок. Индентором служит шарик из стали или стержень с полусферическим окончанием. Шкала индикатора твердомера, измеряющего по IRHD, может быть проградуирована в IRHD или в 0,01 мм. Если используется последний вариант, для перевода в единицы IRHD применяют специальные таблицы
Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости (твердомерах стационарного и переносного типов):
- Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином
- Ослабить винт фиксации индентора к шпинделю
- Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его, в противном случае при испытании может произойти смещение индентора и его повреждение

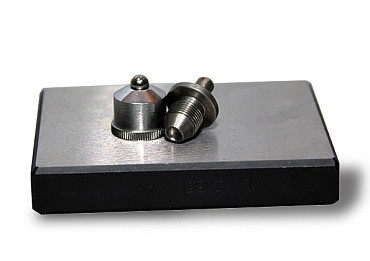

- Разместить на предметном (измерительном / опорном) столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения
- Обжать индентор: для сферических инденторов (наконечников с шариком) - единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости; для конусных инденторов (наконечники алмазные) - троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости
- Закрутить винт фиксации индентора до упора
- Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения. Сравнить полученное твердомером среднее значение твёрдости со значением твёрдости, выгравированном на боковой поверхности эталонной меры твёрдости. Если полученное твердомером среднее значение твёрдости и значение эталонной меры твёрдости находятся в пределах допустимой погрешности (погрешность твердомера по паспорту изготовителя + погрешность меры твёрдости по паспорту изготовителя), то продолжить измерения твёрдости других контролируемых изделий. Если значение твёрдости, измеренное твердомером, и значение эталонной меры твёрдости выходят за пределы допустимой погрешности - необходимо произвести калибровку твердомера согласно инструкции изготовителя.
Характеристики
Наконечники алмазные: |
|
Материал в оправке: |
алмаз монокристаллический синтетический марки Va |
Диапазон каратности: |
маркирован на оправке изделия в соответствии с ГОСТ 9377-81 |
Геометрические размеры: |
по ГОСТ 9377-81, исполнение тип НК 1 / НП 1 / НПМ соответственно |

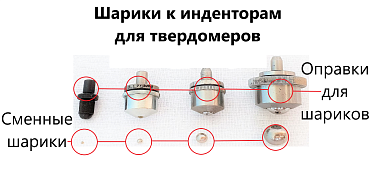

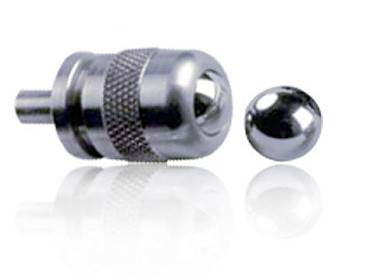

Наконечники шариковые (с твёрдосплавными и стальными шариками): |
|
Тех. характеристики шарика: · Твёрдосплавного · стального: |
· карбид вольфрама WC/Co=94/6 max %; твёрдость не менее 1500 HV10; плотность 14.8 г/см3; прочность на изгиб 2600 Мпа; размер зерна 1.2 мкм · закалённая сталь; твёрдость не менее 850 HV10 |
Геометрические размеры шариков в соответствии с ГОСТ 3722-2014: · Степень точности G 20 · Среднее отклонение от номинального диаметра ±1 мкм |
· шкалы Бринелль (металлы ГОСТ 9012-59) твёрдосплавные Ø: 1 / 2 / 2.5 / 5 / 10 мм · шкалы Роквелл (металлы ГОСТ 9013-59) твёрдосплавные Ø: 1.588 (шкалы B, F, G) и стальные Ø: 3.175 (шкалы E, H, K) мм · шкалы Роквелл (пластмассы ГОСТ 24622-91) стальные Ø: 3.175 (шкала E) / 6.35 (шкалы L, M) / 12.7 (шкала R) мм · шкалы IRHD (резины ГОСТ 20403-75) твёрдосплавные Ø: 0.395 / 2.5 мм |
Гарантийный срок эксплуатации |
1 (один) год |
Комплектация
- Оправка ВОСТОК-7 с шариком IRHD
- Паспорт
- Руководство по эксплуатации
- Индивидуальная упаковка
