Описание и характеристики
Описание

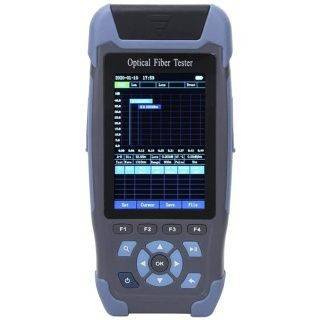

Рефлектометр FiberOne OTDR MIA-mini применяется для строительства и обслуживания сетей FTTx. Данная модель оснащена 3,5-дюймовым цветным ЖК-экраном и ударопрочным пластиковым корпусом. Имеет универсальный разъем, внутреннюю память, разъем USB и слот для TF-карты, встроенную литиевую батарею 4000mAh, зарядку USB.
Не смотря на компактный размер и маленький вес MIA-mini сочетает в себе функционал с высокоинтегрированным OTDR, картами событий, стабильным источником света, оптическим измерителем мощности, визуальным локатором неисправностей , корректурой последовательности кабелей, измерение длины кабеля и функциями освещения.
ПРЕИМУЩЕСТВА ОПТИЧЕСКОГО РЕФЛЕКТОМЕТРА FiberOne OTDR MIA-mini
- Волокно - SM
- Длины волн 1310/1550 нм
- Динамический диапазон 24/22 дБ
- Диапазон расстояний 0,5-60 км
- Мертвая зона - 3 м
- Тип измерителя - стандартный (/SLТ)
- Интерфейсы: FC, SC, ST, RJ45
Характеристики
Длины волн | 1310nm/1550nm±20nm |
|
Тип волокна | G.652 SM Fiber |
|
Динамический диапазон | 24dB/22dB |
|
Мертвая зона | 3m |
|
Слепая зона | 8m |
|
Диапазон испытаний | 500m~60km |
|
Ширина импульса | 3ns~10us |
|
Точность дальности | ±（1m+Sampling Interval +0.005％×Test Distance） |
|
Потери | ±0.2dB/dB |
|
Коннектор | FC/UPC（Interchangeable SC） |
|
OPM |
||
Диапазон длины волны | 800nm~1700nm |
|
Тип интерфейса | Universal Joint FC/SC/ST |
|
Диапазон мощности | -50dBm～+26dBm |
|
Погрешность | ±5% |
|
| Идентификация частоты | CW/270/330/1k/2kHz |
|
Калибровка длины волны | 850/980/1300/1310/1490/1550/1625/1650nm |
|
LS |
||
LD тип | FP-LD |
|
Выходная длина волны |
1550nm±20nm |
1310nm/1550nm±20nm |
Выходная мощность | ≥-5dBm |
|
Коннектор | FC/UPC（Interchangeable SC、ST） |
|
VFL |
||
Рабочая длина волны | 650nm±20nm |
|
Выходная мощность | ≥10mW |
|
Коннектор | FC/SC/ST |
|
RJ45 Cable Length Measurement |
||
Диапазон испытаний | 300m |
|
Другие параметры |
||
Дисплей | 3.5 inch Color LCD |
|
Тип интерфейса | Micro USB |
|
Источник питания | Литиевая батарея：3.7V，4000mAh Адаптер питания：5VDC，2A |
|
Батарея | Standby＞20h；Measuring Time＞12h |
|
Рабочая температура | -10℃～+50℃ |
|
Температура хранения | -40℃～+70℃ |
|
Относительная влажность | 0～95％Non Condensing |
|
Вес | ≤350гр |
|
Габариты | 173мм×82мм×37мм |
|
Комплектация
- Тестер
- Адаптер питания
- Кабель
- SC/UPC Коннектор
- Сертификат калибровки
- Переносная сумка
- Руководство по эксплуатации
- Индивидуальная упаковка
