Описание и характеристики
Описание

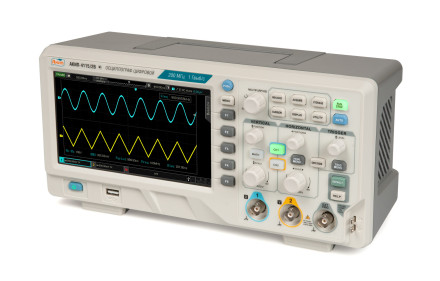

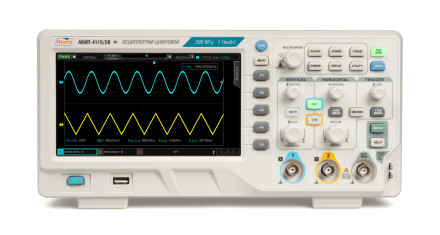

Осциллограф АКИП-4115/2В — это серия многофункциональных и экономичных цифровых осциллографов. Они могут широко использоваться в области проектирования, отладки, образования и промышленного дизайна. Осциллограф АКИП-4115/2В использует технологию параллельной цифровой обработки сигналов, что значительно повышает скорость обработки данных и скорость захвата осциллограмм. Технология Fast Acquire позволяет точно фиксировать аномальные события, такие как видеосигналы, джиттер, шум и нестабильные сигналы.
Осциллограф можно подключать и дистанционно управлять с помощью веб-интерфейса. Поддерживается двухплатформенная работа с ПК и мобильным телефоном. Это избавляет от необходимости устанавливать локальные программы, экономит место и время.
Оригинальная технология Ultra Phosphor 2.0 дисплея позволяет получать больше информации о форме сигнала и вести детальное наблюдение.
Ultra Phosphor 2.0 обеспечивает чрезвычайно высокую скорость захвата, до 100 000 осциллограмм в секунду при нормальной выборке, визуализируя тенденции и вероятностные распределения сигналов без пропуска интересующих сигналов.
Глубокая память 56МБ на канал позволяет осциллографу поддерживать высокую частоту дискретизации в более широком диапазоне временной базы, одновременно учитывая все детали формы сигнала, что значительно улучшает возможность захвата аномальных форм сигнала.
Благодаря глубокой памяти 56МБ скорость декодирования 3 протоколов (RS232/UART, I2C, SPI) достигает миллисекунд, значительно повышает эффективность анализа.
Независимая система синхронизации по каждому каналу. Стабильный захват различных негомологичных сложных сигналов, может быть использован для сравнения в реальном времени сигналов нескольких устройств для удовлетворения потребностей многоканальных тестов.
Поддержка многодоменного просмотра, независимое отображение спектра, многомерная визуализация характеристик сигнала. Обеспечивает 4 режима трассировки и 4 режима детектора для удовлетворения различных потребностей анализа. Поддержка автоматического измерения пиков трассы для быстрого определения ключевых спектральных характеристик.
Характеристики
| Параметр | АКИП-4115/1В | АКИП-4115/2В |
| Канал вертикального отклонения | ||
| Число каналов | 2 | 2 |
| Полоса пропускания | 100 МГц | 200 МГц |
| Время нарастания | ≤ 3,5 нс | ≤ 2,2 нс |
| Ограничение ПП | 20 МГц | 20 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел … 20 В/дел | |
| Погрешность установки Коткл. | ≤ ±4%: <10 мВ/дел ≤ ±3 %: ≥10 мВ/дел |
|
| Уровень собственных шумов | <100 мкВскз | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ ± 3 пФ | |
| Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик) | |
| Канал горизонтельного отклонения | ||
| Коэффициент развертки (Кразв.) | 2 нс/дел…1000 с/дел Самописец (ROLL): 50 мс/дел…1000 с/дел |
1 нс/дел…1000 с/дел |
| Погрешность частоты внутреннего опорного генератора | ±5*10-5 | |
| Режимы работы | X-Y, Y-T, самописец (ROLL) | |
| Синхронизация | ||
| Источники синхросигнала | любой из каналов, внешний (Ext), сеть | |
| Режимы запуска развертки | автоматический, ждущий, однократный | |
| Виды синхронизации | по фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/UART, I2C, SPI, опция: CAN, LIN | |
| Предзапуск | ≥1 длительности экрана | |
| Послезапуск | 1 с … 50 с | |
| Вид входа | открытый, закрытый, ВЧ и НЧ фильтры | |
| Уровень синхронизации | внутренняя: +5 делений шкалы; Ext: ±3 В | |
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 8 бит | |
| Частота дискретизации | 1 ГГц на канал | |
| Длина записи | 56 МБ на канал | |
| Пиковый детектор | 1 нс | |
| Режимы работы | выборка, пиковый детектор, усреднение (от 2 до 8192), высокое разрешение | |
| Курсорные измерения | ||
| Источник курсоров | аналоговые каналы | |
| Функции | ручное управление: время - X1, X2, ΔT, 1/ΔT; амплитуда - Y1, Y2, ΔV режим отслеживания: время - X1, X2, Y1, Y2 |
|
| Автоматические измерения | ||
| Источник измерений | аналоговые каналы | |
| Диапазон измерений | весь экран или ограниченно (определяется курсорами) | |
| Количество измерений | 5 максимум одновременно | |
| Функции по вертикали | макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, площадь, цикл площадь | |
| Функции по горизонтали | период, частота, время нарастания/спада, +длительность, -длительность, +коэффициент заполнения, -коэффициент заполнения, задержка, количество импульсов | |
| Измерение задержки | фаза, FRFR, FRFF,FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, смещение | |
| Статистика | текущее значение, среднее, макс, мин, СКО за число выборок | |
| Математика | ||
| Источник математики | аналоговые каналы | |
| Функции | A+B, A-B, A×B, A/B, редактор формул включая: Log, Exp, Sin, Cos, Tan, Sqrt, Intg, Diff), логические операторы (и, или, нет, нет и) | |
| БПФ | частотный анализ при длине памяти 1 МБ. поддержка детекторов, выбора типов отображения и настроек диапазона частот. |
|
| Цифровые фильтры | НЧ, ВЧ, полосовой, режекторный | |
| Декодирование | ||
| Формат данных | стандартно | RS232/UART, I2C, SPI |
| опция | CAN, LIN | |
| Общие данные | ||
| ЖК-дисплей | цветной (TFT), диагональ 17,78 см, разрешение 800 x 480, 8 x 14 делений | |
| Память | внутренняя/внешняя (поддержка USB дисков) | |
| Входы выходы | Передняя панель | USB 2.0 Host, выход калибратора 10/ 100 Гц/ 1/ 10 кГц, 3 В меандр, External Trigger: ВНЕШ: ±3 Вскз |

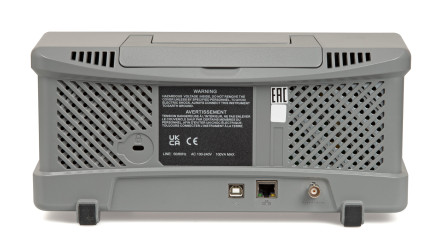

| Задняя панель | USB 2.0 Host, USB 2.0 Device, LAN, Auxiliary Output: выход синхронизация Доп.Контр. Выход | |
| Напряжение питания | 100…240 В (50/60 Гц), 100 Вт максимум | |
| Условия экплауатации | 0...+40 °С, влажность не более 90 % без образования конденсата | |
| Габариты (ДхШхВ) | 306 х 107 х 138 мм | |
| Масса | не более 3 кг |
Комплектация
- Осциллограф цифровой АКИП-4115/2В
- Кабель питания
- USB кабель
- Пробник осциллографический
- Руководство по эксплуатации
- Индивидуальная упаковка
