Описание и характеристики
Описание
ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА АКИП-4131/1
- Количество каналов: 2 и 4
- Полоса пропускания: 100 и 200 МГц
- Максимальная частота дискретизации: 1 ГГц (при объединении)
- Объем памяти (на канал): 7 МБ (14 МБ – при объединении)
- Скорость обновления экрана: 100.000 осц./с (до 400.000 осц./с в режиме сегментированной развертки)
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
- Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
- Интерполяция: Sin X/х, линейная
- Амплитудно-частотный анализ: построение диаграмм Боде (для моделей с индексом “А”)
- Режим "Поисковая машина/ Search" для поиска событий по условиям заданным пользователем (только модели с индексом “А”)
- 38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения
- Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 2,5 мкс)
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Функция автоустановки параметров развертки, запуска
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
- Частотный анализ (БПФ) при длине памяти 1 МБ
- Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN
- Опция анализа смешанных сигналов: 16 кан логический анализатор (для моделей с индексом “А”)
- Опциональный USB модуль: функциональный генератор до 25 МГц (стандартные формы) и формирование сигнала произвольной формы/ AWG (для моделей с индексом “А”)
- Интерфейсы: LAN, USB TMC для управл. и экспорта данных (host/device)
- USB WIFI адаптер (опция для моделей с индексом “А”)
- Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью
Характеристики
| Тип осциллографа | Цифровой |
|---|---|
| Число каналов | 2 |
| Полоса пропускания | 100 МГц |
| Максимальная частота дискретизации | 1 ГГц |
| Максимальный объем памяти | 14 МБ |
| АЦП | 8 бит |
| Сопротивление входа | 1 МОм |
| Особенности |
Высокая скорость обновления экрана до 400.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (до 38-и параметров) и курсорные измерения. Математические функции, БФП. Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN. Опции - синхронизация и декодирование сигналов |
| Интерфейс | USB, LAN |
| Дисплей | TFT, диагональ 17,8 см, разрешение 800х480 |
| Масса | 2,5 кг |
Комплектация

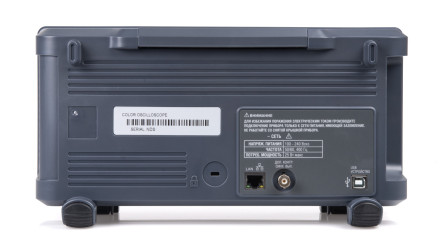

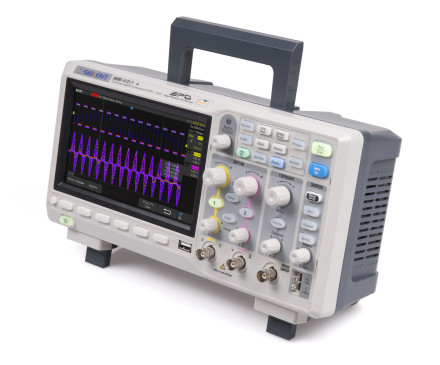

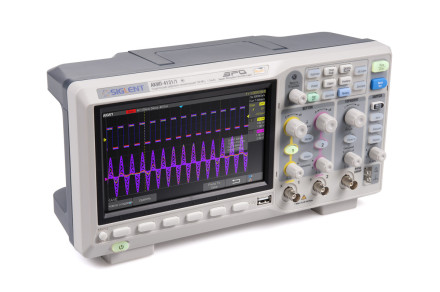

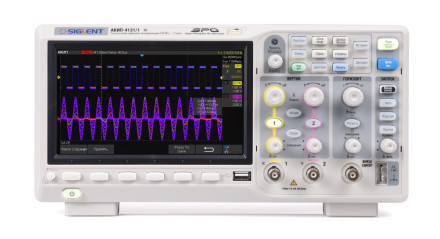

- Осциллограф АКИП-4131/1
- Шнур питания
- Делитель 2 шт
- Кабель USB
- CD с ПО
- Индивидуальная упаковка
Технические характеристики
БрендАКИП
Госреестр69417-17
