Описание и характеристики
Описание

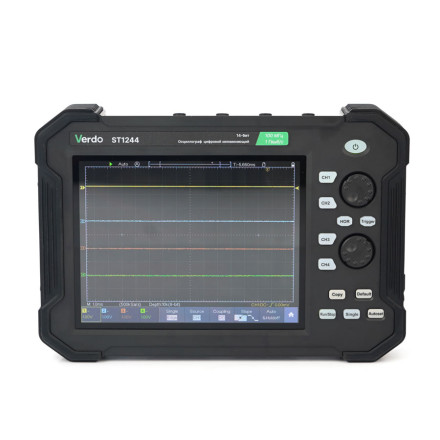

Четырехканальный осциллограф планшетного типа VERDO ST1244 характеризуется уникальным плоским форм-фактором, ориентированным на использование в «полевых условиях», вдали от удобного стола лаборатории и электрической розетки.

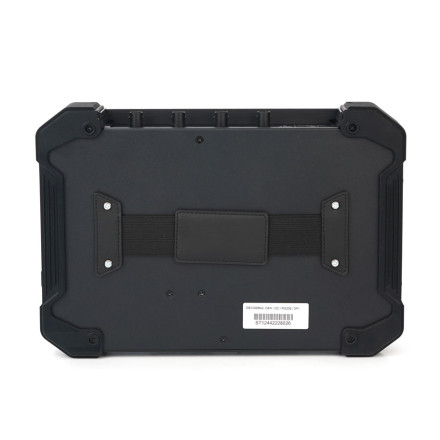

Противоударный хольстер планшетного осциллографа VERDO ST1244 защищает от последствий случайного падения, а мощная батарея 8000 мАч обеспечивает до 5 часов непрерывной работы. Небольшие размеры и вес прибора отлично сочетаются с большим мультисенсорным экраном 8”, занимающим большую часть лицевой панели прибора, профессиональным набором функций и режимов осциллографа, включающим даже декодирование протоколов последовательных шин I2C, SPI, CAN, UART/RS232. Цифровой осциллограф VERDO ST1244 имеет АЦП с переключаемым режимом 8/12/14 бит.
Планшетные 2-х и 4-х канальные осциллографы VERDO ST1200 характеризуются уникальным плоским форм-фактором, ориентированным на использование в «полевых условиях», вдали от удобного стола лаборатории и электрической розетки. Противоударный хольстер прибора защищает от последствий случайного падения, мощная батарея 8000 мАч обеспечивает до 5 часов непрерывной работы. Небольшие размеры и вес прибора отлично сочетаются с большим мультисенсорным экраном 8”, занимающим большую часть лицевой панели прибора, профессиональным набором функций и режимов осциллографа, включающим даже декодирование протоколов последовательных шин I2C, SPI, CAN, UART/RS232. Часть моделей имеют АЦП с переключаемым режимом 8/12/14 бит, а 2-канальные версии VERDO ST1200 еще дополнительно оснащены встроенным мультиметром с функцией регистратора.
ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА VERDO ST1244
- Математические функции обработки сигнала
- Яркий цветной сенсорный ЖК-экран 8”, 800х600 с функцией «мультитач»
- Встроенный противоударный хольстер
- Функция сброса к исходным настройкам
- Встроенный мультиметр
Характеристики
| Тип осциллографа | цифровой |
|---|---|
| Вертикальная система | |
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Время нарастания фронта импульса | ≤1,8 нс |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| Диапазон коэффициента вертикальной развертки | от 1 мВ/дел до 20 В/дел |
| Отключаемое ограничение полосы пропускания аналогового сигнала | 20 МГц |
| Горизонтальная система | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел |
| Глубина памяти | 1 канал – 64 кб, 2 канала – 32 кб |
| Математические операции | |
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Общие характеристики | |
| ЖК-дисплей | 8 дюймов |
| Разрешение дисплея | 800х600 пикселей |
| Напряжение питания | ~100-240 В |
| Габаритные размеры | 270 х 191 х 48 |
| Масса | 1.7 кг |
Комплектация
- Осциллограф
- Сетевой адаптер
- Пробник-делитель - 2 шт.
- Кабель сетевой
- Кабель USB – micro USB
- Подставка
- Переходник BNC – SAM
- Руководство по эксплуатации
- Индивидуальная упаковка
