Описание и характеристики
Описание
Плотномер Стройприбор ПДУ-МГ4 "Удар" предназначен для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп. Плотномер Стройприбор ПДУ-МГ4 "Удар" состоит из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.
Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.
Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.
Плотномер Стройприбор ПДУ-МГ4 "Удар" имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.
Плотномер Стройприбор ПДУ-МГ4 "Удар" снабжен функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
Характеристики
| Наименование характеристик | ПДУ-МГ4 «Удар» |
| Диапазон измерения модуля упругости, МН/м2 | от 5 до 370 |
| Диапазон измерения силы, кН | от 0.1 до 19 |
| Пределы допускаемой абсолютной погрешности измерения силы, Н, не более, где F - измеренная сила, H | ±(0.01 F + 20) |
| Диапазон измерений перемещения штампа, мкм | от 50 до 9999 |
| Пределы абсолютной погрешности измерения перемещения штампа, мкм, где L – измеренные перемещения | ±(0.03 L + 10) |
| Высота падения груза, м | 0.85 |
| Диаметр плиты динамического нагружения, мм | 300 |
| Напряжение питания, В | 3 (2 элемента АА(LR6)) |
| Габаритные размеры, (высота), м, не более | 1.3 |
| Габаритные размеры в упаковке (два места для транс. комп.), мм | 1380 х 150 х 160 420 х 320 х 180 |
| Масса, кг, не более | 30.5 |
| Масса в упаковке (два места для транс. комп.), кг | 24.8 17.3 |
Комплектация
- Плотномер Стройприбор ПДУ-МГ4 "Удар"

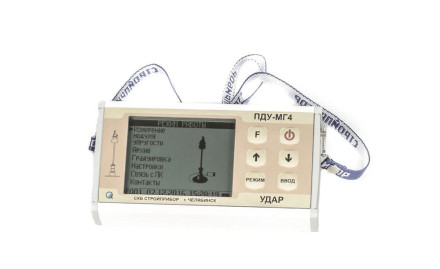

- Электронный блок
- Нагрузочное устройство (НУ)
- Плита динамического нагружения (ПДН)
- Кабель (ПДН – электронный блок)
- Стакан (приспособление для калибровки акселерометра)
- Кабель (удлинитель) акселерометра
- Кабель интерфейса USB
- Программное обеспечение
- Руководство по эксплуатации (содержащее раздел «Методика поверки»)
- Футляр для НУ
- Футляр для ПДН
- Индивидуальная упаковка
