Описание и характеристики
Описание

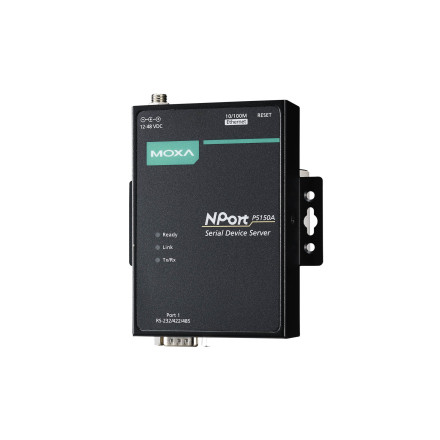

Промышленный сервер интерфейсов NPort P5150A-T производства MOXA в стандартном исполнении для передачи данных от промышленного оборудования с интерфейсами RS-232/422/485 с помощью Ethernet или при помощи беспроводной связи (скорость 921600 Бит/с). Программируемый сервер NPort P5150A-T находится в надёжном корпусе с 1 портом Ethernet и 1 com-портом RS-232/422/485. Крепится на стене и на DIN-рейке. Позволяет наладить работу с популярными протоколами IGMPv1/v2, SMTP, BootP, HTTP , Telnet, ICMP, TCP, UDP, DHCP, DNS, SNMP V1. Настраивается с помощью Telnet, COM-порта компьютера, Web-интерфейса, может использоваться со всеми операционными системами. Работает в диапазоне температур -40...+75oС.
Характеристики
| Габаритные размеры, мм | 77 х 111 х 26 |
| Вес нетто, кг | 0.3 |
| Потребление тока | 125 мА при 12 В, 180 мА при 48 В (при питании по PoE) |
| Сетевые протоколы | ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, IGMP V1/2 |
| Количество последовательных портов | 1 |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Рабочая температура, до | 75 |
| Рабочая температура, от | -40 |
| Среднее время наработки на отказ (MTBF), часов | 2231530 |
| Общее количество портов | 1 |
| Материал корпуса | Металл |
| Монтаж | на DIN-рейку (опционально) |
| Безопасность | UL60950-1 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-11 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Рабочее напряжение | 12 ~ 48 В пост. или 48 В пост. по PoE |
| Разъем электропитания | Штекер с резьбовой фиксацией |
| Рабочая температура, °C | -40 ~ +75 |
| Температура хранения, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Скорость передачи данных | 10/100 Мбит/с, auto MDI/MDIX |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Порты Ethernet | 1 |
| Тип разъема | RJ45 (8 конт.) |
| Бит данных | 5, 6, 7, 8 |
| Разъем последовательного порта | DB9 'папа' DB9 ''папа'' |
| Четность | нет, чет, нечет, 0, 1 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Стоповые биты | 1, 1.5, 2 |
| Управление потоками данных | RTS/CTS и DTR/DSR (только RS-232), XON/XOFF |
| Тип последовательных портов | RS-232/422/485 RS-232 RS-422 RS-485 |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Telnet-консоль Web-интерфейс Windows-утилита Последовательная консоль |
| Наличие оптических портов | Нет |
| Изоляция последовательных портов | Нет |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Серия устройства | NPort P5150 |
Комплектация
- Преобразователь
- Руководство по эксплуатации
- Индивидуальная упаковка
Технические характеристики
БрендMoxa
Габариты77 × 111 × 26 мм
