Описание и характеристики
Описание

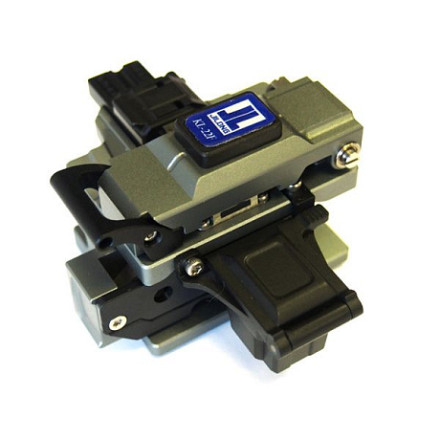

Cкалыватель Jilong KL-22F предназначен для оптических волокон диаметром 125 мкм. Это обычный скалыватель, скол на котором выполняется за два или более действий. Ближайшим его аналогом можно считать DVP-108 или V-7. Автоматического сборщика осколков в конструкции не предусмотрено.
KL-22F имеет универсальный ложемент, в который допускается закладывать волокно в покрытии до 3 мм. В том числе: круглый патчкордовый кабель диаметром 3 мм и 2мм, плоский дроп-кабель сечением 3х2 мм, волокно в покрытии 0.9 мм и 0.25 мм.
Как и любой скалыватель с круглым металлическим лезвием KL-22F пригоден для скалывания волоконных лент (но в Российской Федерации подобные волокна практически не используются).
В KL-22F устанавливается особое лезвие JBL-23 с кольцевым желобком на тыльной стороне. Другие лезвия использовать не получится. Резиновые зажимы KL-22F унифицированы с INNO V7.
Скалыватель предназначен для работы на плоской горизонтальной поверхности. KL-22F может использоваться для всех моделей сварочных аппаратов, которые оснащены обычными зажимами кареток. Рекомендуется в качестве недорогого инструмента для подготовки оптических волокон к сварке.
Характеристики
Торговое название |
Скалыватель Jilong KL-22F |
Предшествующая модель |
Jilong KL-21C |
Последующая модель |
- |
Лезвие JBL-23 |
Толщина 2,6 мм; центральное отверстие 4 мм без фаски; диаметр лезвия 22 мм; |
Ресурс лезвия |
72 000 сколов: 24 позиции ножа по 3000 сколов на каждую (ресурс может сократиться из-за повреждения режущей кромки, неправильной настройки высоты лезвия и его загрязнения). |
Формат скалывателя |
Классическая форма, напоминающая Sumitomo FC-6S или INNO V7 с функциональной схемой подсечка-удар, для работы на плоских горизонтальных поверхностях. |
Степень автоматизации |
Больше двух действий на скол (плюс минимальная автоматизация: автовозврат каретки) |
Аналоги |
DVP-108; INNO V7 |
Положительные свойства |
Резиновые зажимы совпадают с INNO V7. |
Тип волокна |
Одиночное, либо ленточное. |
Диаметр скалываемого волокна |
125 мкм |
Ложемент |
- Для одиночных волокон универсальный с защёлкой, — в комплекте со скалывателем; |
Фиксация волокон по наружному покрытию |
0.25 мм, 0.9 мм, 2 мм, 3.0 мм + плоский кабель сечением 3х2 мм |
Длина скола волокон |
Одиночное: |
Качество работы настроенного образца |
Сколы правильной формы, от 0° до 2°, без холостых срабатываний. |
Настройка высоты лезвия |
Регулировочными винтами |
Инструменты для настройки |
Два ключа: TORX 8 и шестигранный на 1,5 мм |
Автоматический бункер для осколков |
Отсутствует. В комплекте только контейнер для ручного сбора осколков волокна. |
Размеры (с выступающими частями) |
Высота х Ширина х Глубина = 55 х 65 х 68 мм |
Вес |
С контейнером: 247 г |
Комплектация
- Скалыватель Jilong KL-22F (общий вид)
- Ложемент универсальный с фиксатором (установлен в скалыватель)
- Ложемент универсальный без фиксатора
- Лезвие JBL-23 (установлено в скалыватель)
- Контейнер для осколков (прикреплён к скалывателю)
- Ключи TORX 8 и шестигранный 1,5 мм
- Кейс жёсткий
- Руководство по эксплуатации
- Индивидуальная упаковка
