Описание и характеристики
Описание

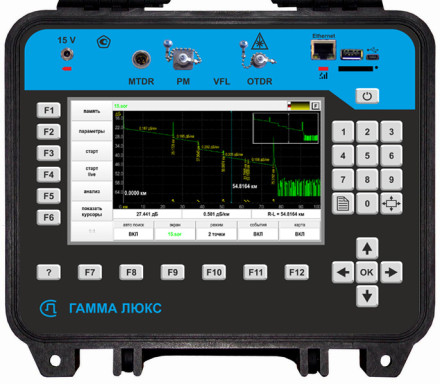

Оптический рефлектометр Гамма Люкс служит для измерения затухания в оптических волокнах и их соединениях, определения длины волокна и расстояния до мест неоднородностей оптического кабеля в волоконно-оптических системах передачи. Гамма Люкс работает с одномодовым волокном, имеет ударопрочный корпус, сенсорный жидкокристаллический дисплей и возможность связи с компьютером через USB.
Новая платформа позволила глубоко модернизировать программное обеспечение прибора, увеличив быстродействие графического интерфейса с пользователем, добавив новые функции такие, как микроскоп для феррулов и модуль 3G-картография для привязки событий на рефлектограмме к координатам на online-карте (GoogleMaps).
В приборе установлен высококонтрастный IPS дисплей с ёмкостной сенсорной панелью. Применение этой панели, а также технологии MultiTouch в ПО, позволило в значительной степени сделать работу с рефлектограммами более удобной и комфортной. Теперь такие операции, как расстановка и движение курсоров, увеличение масштаба, скроллинг рефлектограммы по экрану делаются легкими и понятными движениями подушечек пальцев по экрану. Все манипуляции осуществляются так же легко и просто как в смартфоне или планшете.
ПРЕИМУЩЕСТВА РЕФЛЕКТОМЕТРА Гамма Люкс
- Цветной высококонтрастный дисплей с широким углом обзора: IPS LCD, диагональ 7", 1024х600
- Процессор: четырехъядерный, 64-разрядный Cortex-A53, частота 1,6 ГГц
- Оперативная память RAM DDR3 512 MB
- Емкостная сенсорная панель (Capacitive MultiTouch Screen)
- Время загрузки прибора из выключенного состояния: 15 секунд
- Связь с компьютером через USB-порт
- Дистанционное управление по Ethernet
- Удаленный рабочий стол через WEB-браузер
- Визуальный локатор дефектов VFL (опционально)
- Измеритель оптической мощности (PM) (опционально)
- Функция источника оптического излучения для измерителя оптической мощности
- Рефлектометр для медного окончания (MTDR) (опционально)
- Микроскоп для феррулов (опционально)
- Модуль 3G-картография (опционально)
- Автоматический анализ рефлектограмм
- Работа с внешними USB-Flash накопителями
- Система включения «Мгновенный старт»
- Установка новых функций с диска
- Стандартный формат Bellcore
- Режим «Автоизмерения»
- Режим «Test Station»
Характеристики
| Параметр | Значение | |
| Список возможных длин волн | 1310/1550/1490/1625/1650 нм | |
| Мертвая зона по затуханию | 5 м | |
| Мертвая зона по отражению | 1,5 м | |
| Минимальная дискретность | 2,5 см | |
| Максимальное число точек | 200 000 | |
| Опции | VFL, PM, MTDR, Микроскоп, 3G | |
| Измерительный модуль | ||
| Динамический диапазон | M1 | 36/34 дБ* |
| M0 | 38/36 дБ* | |
| Платформа | ||
| Процессор | 4x Cortex-A53 1.6ГГц | |
| Экран | IPS 7" 1024x600 | |
| Сенсор | ёмкостной MultiTouch |
Комплектация
- Рефлектометр Гамма Люкс
- Блок питания от сети 220 В
- Кабель интерфейсный USB
- Кабель интерфейсный Ethernet (прямой)
- Аккумуляторная батарея Li-Ion (встроенная)
- Кабель оптический соединительный одномодовый с разъемами FC
- Сумка для переноски
- Руководство по эксплуатации
- Индивидуальная упаковка
