Описание и характеристики
Описание

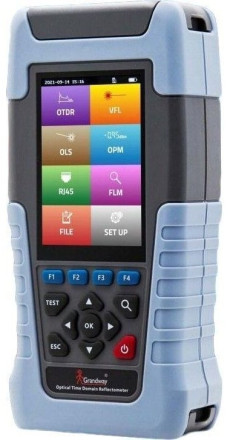

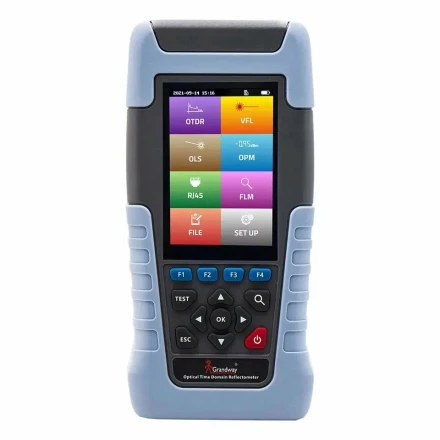

Оптический рефлектометр Grandway FHO1000-D28 позволяет определять расстояние до отражающей и неотражающей неоднородностей, измерять затухание линии и качество сварки, обладает минимальными мертвыми зонами при тестировании на коротких участках. Grandway FHO1000 - линейка ручных многофункциональных оптических рефлектометров представлена двумя моделями, которые используются для обслуживания одномодовых оптических линий протяженностью до 100 км. Позволяют измерить длину оптического волокна, расстояние до событий (неоднородностей), потери на отражающих и не отражающих событиях. Линейка оптических рефлектометров FHO1000 оснащена измерителем оптической мощности (OPM), стабильным лазерным источником света (OLS), определителем обрывов (VFL) с выходной мощность 10 мВт и тестером распиновки кабеля RJ45. Модель FHO1000-D28 имеет дополнительную функцию беспроводной передачи и обработки данных на сопряженном устройстве с помощью Bluetooth.
ПРЕИМУЩЕСТВА РЕФЛЕКТОМЕТРА GRANDWAY FHO1000-D28
- Экономичная цена
- Легкий и компактный рефлектометр со степенью защиты IP52
- Цветной ЖК-дисплей с диагональю 3,5 дюйма
- Измеритель оптической мощности (OPM - Optical Power Meter)
- Источник видимого света (OLS - Optical Light Source)
- Визуализатор дефектов (VFL - Visual Fault Locator)
- Идентификатор схемы распиновки коннектора RJ45 (по стандартам T568A/B)
- Дистанционный контроль и обмен данными по Bluetooth для связи с ПК либо мобильными телефонами беспроводным способом
Характеристики
| Параметр | FHO1000-D22 | FHO1000-D28 |
| Длина волны, нм | 1310/1550 |
|
| Динамический диапазон, дБ | 22/20 | 28/26 |
| Мертвая зона по событию, м | 1 |
|
| Мертвая зона по затуханию, м | 4 |
|
| Длительность импульса, нс | 3 нс, 5 нс, 10нс, 30нс, 50нс, 100нс, 275нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс | |
| Рабочая дистанция, км | 1 км, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км; 120км(только для D28) | |
| Количество точек выборки | 64000 | |
| Разрешение, м | Минимум 0,05 | |
| Погрешность по расстоянию | ± (1 м + измеренное расстояние х 3 х 10-5 + разрешение по выборке) | |
| Точность измерения потерь (линейность) | 0,1 dB | |
| Точность измерения отражения, дБ | ±2 | |
| Коэффициент преломления | 1.000~1.999 | |
| Оптические интерфейсы | OTDR: FC/UPC, опционально SC/UPC, FC/APC, SC/APC VFL: 2.5мм универсальный порт OLS: совмещен с OTDR портом OPM: 2.5мм универсальный порт |
|
| Электрические интерфейсы | Порт RJ45 × 2, один из портов RJ45 - идентификатор схемы распиновки RJ45 Порт для зарядки USB тип-C |
|
| Беспроводные интерфейсы | Bluetooth | |
| Память | Подключаемая карта памяти micro SD на 8 Гб | |
| Экран | Цветной LCD 3.5 дюймов | |
| Питание | Аккумулятор литий-ионный, 5000 мАч |
|
| Температура эксплуатации, °С | -10 ~ +50 | |
| Температура хранения, °С | -20 ~ +70 | |
| Габариты, мм | 192.9 × 93.8 × 47 | |
| Масса, кг | 0,57 | |
Комплектация
- Рефлектометр
- Адаптер для зарядки батареи
- Аккумуляторная батарея Lithium
- Оптический адаптер FC
- USB кабель для зарядки батареи
- Руководство по эксплуатации
- Сумка
- Индивидуальная упаковка
