Описание и характеристики
Описание

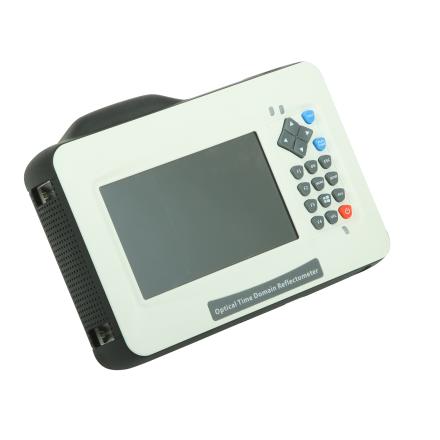

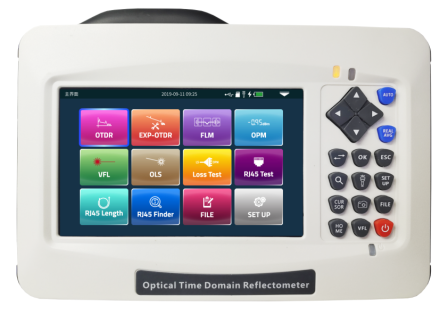

Grandway FHO3000L - это компактный многофункциональный прибор, включающий в себя помимо рефлектометра дополнительные опции - измеритель мощности, стабилизированный источник излучения, тестер потерь, источник видимого излучения. В рефлектометре предусмотрена возможность отображения рефлектограммы в виде карты событий с тестированием Годен/Не годен. Рефлектометр Grandway FHO3000L получил новый цветной емкостной сенсорный экран.
ПРЕИМУЩЕСТВА РЕФЛЕКТОМЕТРА GRANDWAY FHO3000L
- Бюджетная модель Grandway
- Цветной емкостной сенсорный экран 5 дюймов
- Встроенный измеритель мощности, источник излучения, тестер потерь и VFL
- Карта событий с тестом Годен/Не годен
- До 20 часов работы от батареи
Характеристики
| Модель рефлектометра Grandway | FHO3000L | |
| Параметры рефлектометра | ||
| Тип волокна | SM | |
| Длины волн | 1310/1550 нм | |
| Динамический диапазон измерения | 26/24 дБ | |
| Мертвая зона по разрешению | 2.5 м | |
| Мертвая зона по затуханию | 8 | |
| Длительность измерительного импульса | 3, 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 нс | |
| Диапазон масштабов экрана | 500 м/1 км/2 км/4 км/8 км/16 км/32 км/64 км/100 км | |
| Точность измерения расстояния | ±(1м+измеренное расстояние × 0,005% + разрешение выборки) | |
| Погрешность измерения потерь | 0.01 дБ | |
| Линейность | ±0.05 дБ/дБ | |
| Число точек | 16 000 - 128 000 | |
| Разрешение выборки | 0.05 - 8 м | |
| Разрешение по потерям | 0,001 дБ | |
| Разрешение по расстоянию | 0,001 м | |
| Порог потерь | 0.20 дБ | |
| Установка показателя преломления | 1.00000 - 2.00000 | |
| Точность измерения отражения | ± 3 дБ | |
| Формат рефлектограмм | SOR | |
| Режим измерения потерь | 4 точки/5 точек | |
| Лазерная безопасность | Class II | |
| Источник видимого излучения | ||
| Длина волны | 650 нм ± 20 нм | |
| Мощность излучения | ≥ 10 мВт | |
| Режим излучения | CW/1 Гц/2 Гц | |
| Лазерная безопасность | Class III | |
| Измеритель мощности | ||
| Диапазон длин волн | 800 ... 1700 нм | |
| Калиброванные длины волн | 850/980/1300/1310/1490/1550/1625/1650 нм | |
| Диапазон измеряемой мощности | -50 ... +26 дБм | |
| Разрешение | 0,01 дБ | |
| Точность измерения | ± 5% | |
| Модуляция | CW/270 Гц/330 Гц/1 кГц/2 кГц | |
| Определение длины волны | Есть | |
| Источник излучения | ||
| Длины волн | 1310/1550 нм | |
| Тип излучателя | FP-LD | |
| Мощность | ≥ -5 дБм | |
| Стабильность | ± 0.5дБ/15 мин (после 15 мин прогрева) | |
| Режим | CW/270 Гц/330 Гц/1 кГц/2 кГц | |
| Тестер потерь | ||
| Длины волн | 1310/1550 нм | |
| IL тест | Да | |
| Общие параметры | ||
| Дисплей | 5” цветной емкостной сенсорный | |
| Хранение данных | TF карта 8 ГБ | |
| Аккумуляторная батарея | Литиевая, 5000 мАч | |
| Интерфейс | USB type C передача данных/зарядка | |
| Рабочая температура | -10℃~+55℃ | |
| Температура хранения | -40℃~+70℃ | |
| Влажность | 95% (без конденсации) | |
| Размеры | 195х140.5х46 мм | |
| Вес | 693 г | |
Комплектация
- Рефлектометр FHO3000L
- Сетевой адаптер
- USB-шнур
- Аккумуляторная батарея Li-Ion
- Адаптер оптический Grandway LG217-FC (MLG0297)
- Адаптер оптический Grandway LG218-SC (MLG0298)
- Боковой ремешок-ручка
- Кейс мягкий
- Удаленный модуль RJ45
- Руководство по эксплуатации
- Индивидуальная упаковка
Технические характеристики
БрендGrandway
Артикул производителяGRW-FHO3000L-PM-VLS-LS
Габариты195 × 141 × 46 мм
