Описание и характеристики
Описание

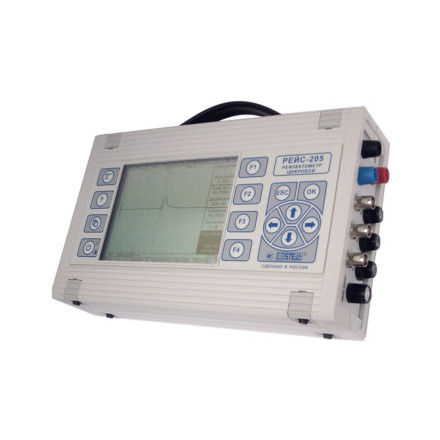

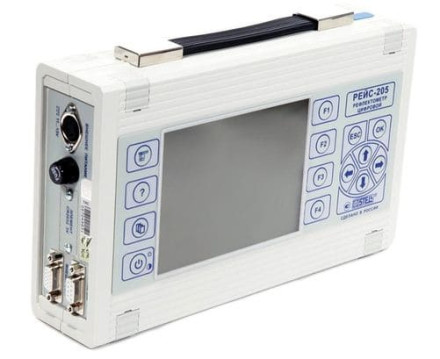

РЕЙС-205 – многофункциональный цифровой прибор для поиска повреждений кабелей, который определит тип и расстояние к месту повреждения. Работает с проводниками длиной до 102,4 км, оснащён встроенной памятью. По функциональности рефлектометр заменит все отечественные и большинство зарубежных аналогов.
РЕЙС-205 обнаруживает четыре вида проблем с кабелями: обрыв, КЗ, снижение изоляции, низкоомная утечка тока (скрутка, спайка).
Мощный зондирующий импульс напряжением до 25 – 30 В гарантирует большой запас на затухание при работе с длинными или высокоомными линиями. С целью устранить «лыжу» при измерении многожильных и тонких проводников инженеры задействовали импульс компенсации.
Дополнительно РЕЙС-205 измерит ёмкость исследуемой электролинии, оммическую асимметрию, волновое сопротивление проводников. Он определяет напряжение сети, сопротивление шлейфа и изоляции, длину линии, коэффициенты укорочений.

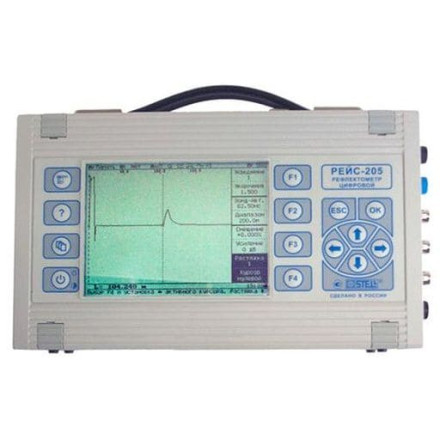

Рефлектограммы, измеренные, вычисленные значения, подсказки и уровень заряда аккумулятора рефлектометр выводит на жидкокристаллический экран. Высокая контрастность сохраняет читаемость на солнце, а подсветка – при плохом освещении. Дисплей работает в однооконном – выводит одну рефлектограмму линии либо двухоконном режиме – отображает две рефлектограммы: первая – всей линии, вторая – её участок в нужном оператору масштабе для детального изучения.
Встроенная память помещает до 500 рефлектограмм с названием, датами, временем, всеми параметрами, например, масштабирование до 64 раз. При включении на дисплей выводится содержимое, которое на нём было в момент отключения. Через последовательный порт можно осуществлять двухсторонний обмен файлами с компьютером. ПО позволяет сравнивать разные рефлектограммы одной линии для быстрого выявление проблем и сохранять коэффициенты укорочения исследуемых сетей.
ПРЕИМУЩЕСТВА РЕФЛЕКТОМЕТРА РЕЙС-205
- Реализация нескольких методов определения мест повреждений в кабельных линиях
- Низкая инструментальная погрешность измерения - не более 0,2%
- Цифровая индикация выходного сопротивления
- Возможность регулировки яркости и контрастности изображения
- Отведение большей части экрана (72% площади) под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм
- Отображение на экране подробных схем подключения линии при измерении мостовым методом упрощает работу с прибором
- Мощный зондирующий импульс, наличие специального компенсирующего импульса
- Три рефлектометрических входа для одновременного подключения трех линий
- Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм
- Простота и удобство управления
- Возможность работы при недостаточной освещенности
- Выход на компьютер
Характеристики
| Параметр | Значения |
|---|---|
| Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,500) | 12,5; 25; 50; 100; 200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200; 102400 м |
| Пределы допускаемых значений основной приведенной погрешности измерения расстояния на диапазонах от 100 до 102400 м (от конечного значения диапазона) | ±0,2 % |
| Пределы допускаемых значений приведенной погрешности измерения расстояния в рабочих условиях применения на диапазонах от 100 до 102400 м (от конечного значения диапазона) | ±0,4 % |
| Диапазон устанавливаемых значений коэффициента укорочения | От 1 до 7 с дискретностью установки коэффициента укорочения 0,001 |
| Отсчет расстояния | С помощью двух вертикальных курсоров - нулевого и измерительного |
| Диапазон устанавливаемых значений коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,500), м | От 0 до 12,5 при максимальном значении растяжки 16; от 0 до 25 при максимальном значении растяжки 32; от 0 до 50 при максимальном значении растяжки 64; от 0 до 100 при максимальном значении растяжки 128; от 0 до 200 при максимальном значении растяжки 256; от 0 до 400 при максимальном значении растяжки 512; от 0 до 800 при максимальном значении растяжки 1024; от 0 до 1600 при максимальном значении растяжки 2048; от 0 до 3200 при максимальном значении растяжки 4096; от 0 до 6400 при максимальном значении растяжки 8192; от 0 до 12800 при максимальном значении растяжки 16384; от 0 до 25600 при максимальном значении растяжки 32768; от 0 до 51200 при максимальном значении растяжки 65536; от 0 до 102400 при максимальном значении растяжки 131072 |
| Амплитуда зондирующего импульса | На нагрузке 50 Ом не менее 7 В (повышенная – 22 В) |
| Длительность зондирующего импульса | Регулируется от 10 нс до 30 мкс |
| Возможность включения импульса компенсации | На диапазонах от 1600 м и выше |
| Амплитуда импульса компенсации | На нагрузке 50 Ом не менее 7 В. |
| Длительность импульса компенсации | От 0 до 15 мкс (Амплитуда зондирующего импульса длительностью менее 15 нс не нормируется) |
| Выходное сопротивление прибора | От 30 до 410 Ом |
| Перекрываемое прибором затухание | Не менее 86 дБ |
| Память | Сохранение до 500 рефлектограмм, в том числе при отсутствии питании |
| Уровень подавления входных несинхронных помех при работе в режиме усреднения по 50 реализациям | Не менее 20 дБ |
| Диапазон измерения сопротивления шлейфа мостовым методом | От 0,1 до 50 000 Ом |
| Предел допускаемых значений абсолютной погрешности измерения сопротивления шлейфа | (0,001R + 0,1) Ом, при сопротивлении шлейфа от 0,1 до 999,9 Ом (R - индицируемое прибором сопротивление); (0,001R + 1) Ом, при сопротивлении шлейфа от 1,000 до 9,999 кОм; (0,002R + 10) Ом, при сопротивлении шлейфа от 10 до 50 кОм |
| Предел допускаемых значений абсолютной погрешности измерения сопротивления шлейфа в рабочих условиях применения | (0,002R + 0,1) Ом, при сопротивлении шлейфа от 0,1 до 999,9 Ом; (0,002R + 1) Ом, при сопротивлении шлейфа от 1,000 до 9,999 кОм; (0,004R + 10) Ом, при сопротивлении шлейфа от 10 до 50 кОм |
| Диапазон измерения омической асимметрии мостовым методом при сопротивлении шлейфа | Не более 2 кОм от 0,1 до 100 Ом |
| Предел допускаемых значений абсолютной погрешности измерения омической асимметрии | (0,002R + 0,1) Ом |
| Диапазон измерения сопротивления изоляции мостовым методом | От 0,01 до 10000 МОм |
| Предел допускаемых значений абсолютной погрешности измерения сопротивления изоляции | 0,01R |
| Диапазон измерения емкости мостовым методом | От 1 до 10000 нФ |
| Диапазон измерения расстояния до места утечки в мостовом режиме | От 0 до 60 км при погонном сопротивлении 30 Ом/км |
| Диапазон измерения уровня помех на постоянном и переменном токе в мостовом режиме | От 0 до 200 В |
| Общие характеристики | |
| Прибор сохраняет свои технические характеристики при питании | От 10 гальванических элементов или аккумуляторов типа АА напряжением от 10,2 до 14 В; от источника постоянного тока напряжением от 11 до 15 В |
| Ток, потребляемый прибором от источника постоянного тока | Не более 0,5 А, при номинальном напряжении 12 В |
| Средняя наработка на отказ | Не менее 6000 ч |
| Гамма - процентный ресурс прибора | Не менее 10000 ч при g = 90 % |
| Габаритные размеры прибора | 275 х 166 х 70 мм |
| Масса прибора со встроенными элементами питания | Не более 2,5 кг |
| Масса прибора в потребительской таре | Не более 5 кг |

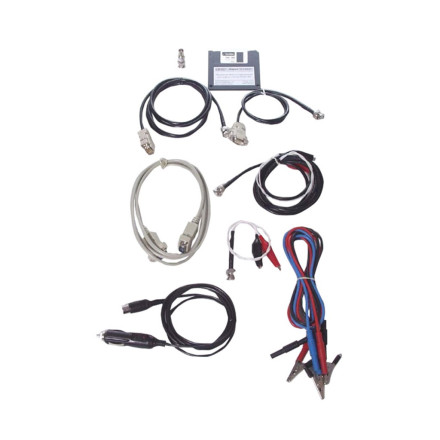

Комплектация
- Цифровой рефлектометр РЕЙС-205
- Кабель соединительный (2 м) - 3 шт.
- Кабель связи с компьютером
- Кабель поверки
- Кабель присоединительный
- Кабель питания 12 В
- Провод (3 шт.)
- Нагрузка
- Предохранитель ВП2Б-1 0,25 А 250 В - 3 шт.
- Предохранитель ВП2Б-1 1А 250 В

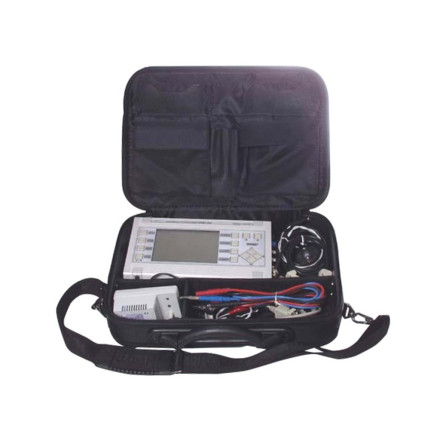

- Сумка
- Руководство по эксплуатации
- Формуляр
- Индивидуальная упаковка
