Описание

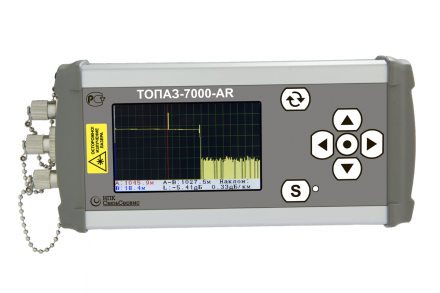

Рефлектометр ТОПАЗ-7107-ARX 850/1310/1550 предназначен для тестирования SM и MM волоконных линий.
Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, память на 450 рефлектограмм, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют использовать эти приборы для работы в полевых условиях и подготовки отчетов об измерениях в условиях офиса.
ПРЕИМУЩЕСТВА РЕФЛЕКТОМЕТРА ТОПАЗ-7107-ARX 850/1310/1550
- Совмещение в одном приборе функций оптического рефлектометра и оптического тестера для MM и SM волоконных линий
- Энергонезависимая память на 450 рефлектограмм и 3200 показаний оптического тестера
- Оптический тестер совместим с приборами серии "ТОПАЗ-7000"
- Программное обеспечение для формирования отчета об измерениях
- Управление от компьютера
- Малые габариты
- Подсветка дисплея
- Время работы - 8 часов
Характеристики
| Оптический рефлектометр | |
| Динамический диапазон, дБ | > 32 |
| Мертвая зона по событию, м | < 3 |
| Мертвая зона по затуханию, м | < 10 |
| Число точек рефлектограмм | 4096 |
| Минимальное разрешение, м | 0,7 |
| Длительность импульса, нс | 10/40/150/500/1000/3000/10000/20000 |
| Оптический тестер | |
| Относительная нестабильность источника излучения (за 8 часов), дБ | 0,25 |
| Режимы работы источника излучения | CW, 270 Гц, 2кГц, CW* |
| Погрешность измерения мощности, дБ | 0.3 |
| Диапазон индикации оптической мощности, дБм | -85...+7 или -60....+26 |
| Длины волн калибровки | 850, 1310, 1490, 1550, 1625 |
| Рабочий диапазон длин волн | 800-900 нм, 1200-1700 нм, шаг 1 нм |
| Единицы измерения | дБм, мВт, мкВт, нВт, дБ |
| Общие характеристики | |
| Питание | Встроенная аккумуляторная батарея, USB, внешний блок питания 5В, 0.5А |
| Рабочая температура, C (влажность, %) | -10 … +40, (95%) |
| Размер (Ш x В x Г), мм | 80 x 170 x 42 |
| Вес, кг | 0.6 |
Комплектация
- Рефлектометр ТОПАЗ-7107-ARX 850/1310/1550
- Блок питания 5В
- Патч-корд FC-FC
- CD-диск с программным обеспечением
- Кабель USB
- Сумка для переноски
- Руководство по эксплуатации
- Индивидуальная упаковка
