Описание и характеристики
Описание
ПРЕИМУЩЕСТВА РЕФЛЕКТОМЕТРА CableMeter E
- DC метод – по сопротивлению жилы на постоянном токе
- TDR метод – на основе рефлектометра
- Высокая точность измерений за счет 4-проводной схемы измерений
- Измерения осуществляются на кабеле в бухте (приемка кабеля)
- Сравнение погонного сопротивления с ГОСТ (приемка кабеля)
- Измерение длины проложенного кабеля
- В комплекте датчик температуры
- Измерение кабеля сечением от 0,05 до 500 мм2
- Измерение сечения жилы, коэффициента укорочения
- Задание любых диаметров и сечения жилы
ОБЛАСТИ ПРИМЕНЕНИЯ
- Измерение длины кабеля в бухте
- Измерение погонного сопротивления жилы кабеля
- Измерение площади сечения токопроводящей жилы
- Измерение скорости распространения электромагнитных волн вдоль кабеля
- Измерение расстояния до локального изменения волнового сопротивления кабеля
DC метод предназначен для измерения
- Длины кабеля
- Сечения токопроводящих жил
- Погонного сопротивления, приведенного к 20°С
- Точного измерения сопротивления
- Определения соответствия кабеля ГОСТ 22483-77
TDR методом измеряют
- Длину кабеля
- Расстояние до места неоднородности волнового сопротивления
- Скорость распространения электромагнитных волн вдоль кабеля (коэффициент укорочения)
Характеристики
| Параметр | Значение |
| DC метод | |
| Диапазон измерения сопротивления | 0,000001 Ом – 1999 Ом |
| Погрешность измерения сопротивления 0,000001 – 0,9999 Ом 1,000 – 1999 Ом |
±(0,003R Ом + 1 ед.мл.р. + 0,000005 Ом) ±(0,001R Ом + 1 ед. младшего разряда) |
| Разрешение по сопротивлению | 1 мкОм |
| Максимальный измерительный ток не менее | До 5 А |
| Диапазон измерения длины | 0 – 10000 м |
| Сечение жилы | 0,001 – 490 мм2 |
| Погонное сопротивление | 0,0200 – 999,0 Ом/км |
| Компенсация термо-ЭДС | Автоматическое изменение направление тока в соответствии с ГОСТ 7229-76 |
| TDR метод | |
| Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 | 30, 60, 120, 250, 500, 1000, 2 000, 5 000, 10 000, 20 000, 30 000 м |
| Пределы допускаемой погрешности определения расстояния | ± 0,25 м |
| Амплитуда зондирующего импульса | Не менее 10 В |
| Диапазон установки коэффициента укорочения | 1,000 – 6,999 шаг 0,001 |
| Общие параметры | |
| Питание прибора от встроенного аккумулятора | Li-Ion 7,2В 4,4 А/ч |
| Потребляемая мощность не более | 5 Вт |
| Габариты | 170х140х85 |
| Вес | 1,6 кг |
| Условия эксплуатации | |
| Температура окружающей среды | от -10 до +50º С |
| Относительная влажность воздуха | до 90% при 30º С |
| Атмосферное давление | от 70 до 106,7 кПа |
Комплектация

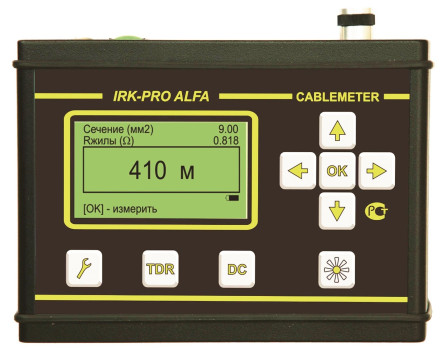

- Прибор ИРК-ПРО Альфа (версия CableMeter)
- Сумка для переноски
- Набор проводов
- Сетевой адаптер
- Аккумулятор (в приборе)
- Руководство по эксплуатации
- Индивидуальная упаковка
