Описание и характеристики

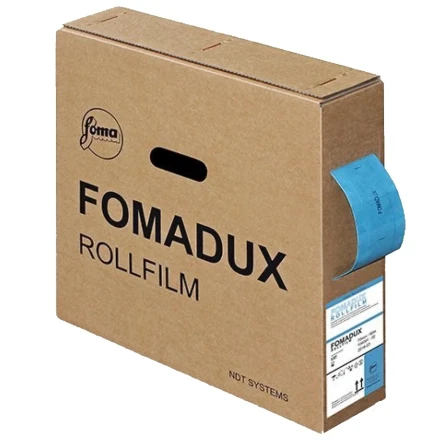

Радиографическая рулонная пленка Fomadux R7 Rollfilm PB 100*90m - высокоскоростная, высококонтрастная, мелкозернистая пленка, соответствует классификации класса С5 по стандарту EN ISO 11699-1 и по стандарту ASTM E1815 с классом II. FOMADUX R7 – используют для промышленного рентгеновского контроля с применением рентгеновского или гамма- излучений.
Класс С5 согласно стандарту EN 11699-1, соответствует классу II по стандарту ASTM E 1815.
Применение:
- Пленка FOMADUX R7 следует использовать при низких напряжениях для рентгенографии деталей/изделий средней толщины из легкого металла или тонкостенной стали. При более высоких напряжениях пленка подходит для контроля толстостенных деталей/изделий из легкого металла или стали со средней толщиной стенки. Пленка с высокоэнергетическим гамма-излучением подходит для рентгенографии металлических деталей/изделий от толстой до самой толстой. Аналог AGFA D7.
- Особая форма упаковки обеспечивает устойчивость пленки к свету, влажности и жирным загрязнениям.
- Пленка размещается между двумя свинцовыми экранами (толщина 0,025 мм) те же размеры; экраны идеально соприкасаются с пленкой; пленка упаковано в свето- и влагонепроницаемую упаковку – методом «край в край».
- Этот вид пленки является идеальным решением для контроля длинных сварных швов, например сварные швы трубопроводов, сосуды под давлением или крупные детали в аэрокосмической промышленности, поскольку длину можно выбрать так, чтобы вся радиограмма могла быть экспонирована за один раз.
- Упакованная пленка наматывается на картонную гильзу и укладывается в транспортировочную коробку из которого можно просто отмотать необходимую длину. На центральной оси влагонепроницаемой упаковки нанесена отпечаток который помогает определить центр пленки и продолжительность пленки. Контакт пленки с влажной или загрязненной объект не влияет на качество конечной рентгенограммы.
Как снять пленку с упаковки перед обработкой:
В темном помещении удерживайте влагонепроницаемую часть упаковки вместе со свинцовым экраном и пленку одной рукой и снимите влагонепроницаемую часть упаковки и свинцовый экран другой рукой. Таким образом, пленка будет легко и быстро извлечена из упаковки.
Преимущества рулонной пленки:
Полную длину сварного шва можно сделать рентгенограммой на одном куске пленки, т.е. мы избегаем использования нескольких листов пленки для одного сварного шва. Требуемая продолжительность пленки определяется в зависимости от длины сварного шва.
Дополнительные преимущества:
- Использование без кассет
- Светонепроницаемая упаковка устойчива к влаге и жирным загрязнениям.
- С помощью одноразовых пленок мы избегаем неисправностей, вызванных их повторным использованием.
- Идеальный контакт между пленкой, свинцовыми экранами и проверяемым объектом обеспечивает оптимальное качество изображения
- Система упаковки «от края до края» позволяет оптимально использовать поверхность пленки
Обработка:
FOMADUX предназначен как для ручной, так и для автоматической обработки
Технология обработки - Длинные пленки требуют тщательной обработки. В целом можно разделить пленку после маркировки, а затем обработать обычным способом или полностью воспользоваться преимуществами пакета ROLLFILM и обработать его в полном объеме по всей длине.
- При машинной обработке необходимо обеспечить точное опережение (подходящее приспособление) пленки на ось проявочной машины.
- При ручной обработке ROLLFILM перед обработкой необходимо намотать пленку в специальную проволочную катушку, облегчающую контакт пленки с раствором. Также возможно разделить пленку и обработать ее в обычных рамках, используемые для обработки в фотолаборатории.
Сенситометрическая характеристика:
220 kV/10 мA/8 мм Cu, обработка в автоматах, проявитель FOMADUX LP - D, цикл 8 мин/28 оС, время проявления 2 мин.
Сравнительная таблица рентгеновских пленок разных производителей:
| Сравнение конкурентной продукции | Соответствие международным стандартам | |||||
| FOMA Indux Film | AGFA Structurix | KODAK Film | FUJI | ISO 11699-1(EN 584-1) | ASTM E1815-96 | JIS K 7627 |
| INDUX R 2 | D 2 | DR 50 | IX25 | C1 | Special | T1 |
| INDUX R 3 | D 3 | M100 | - | C2 | CLASS I | T1 |
| INDUX R 4 | D 4 | MX 125 | IX50 | C3 | CLASS I | T2 |
| INDUX R 5 | D 5 | T 200 | IX80 | C4 | CLASS I | T2 |
| INDUX R 7 | D 7 | AA400 | IX100 | C5 | CLASS II | T3 |
Условия хранения:
Неэкспонированная плёнка должна храниться в оригинальной упаковке при температуре 10–21 °C и относительной влажности 40–60%. Коробка должна находиться в вертикальном положении и вне досягаемости от воздействия вредных паров, газов и ионизирующего излучения.
Размеры и количество в упаковке:
- Упаковка Pb Rollpac: рулон пленки со свинцовыми экранами толщиной 0,025 мм в упаковке, непроницаемой для света, влаги и масел. Размеры: 60 mm x 90 m, 70 mm x 90 m, 100 mm x 90m
- Упаковка без Pb Rollpac: рулон пленки без свинцовых экранов в упаковке, непроницаемой для света, влаги и масел. Размеры: 70 mm x 150 m, 100 mm x 150 m
