Описание и характеристики

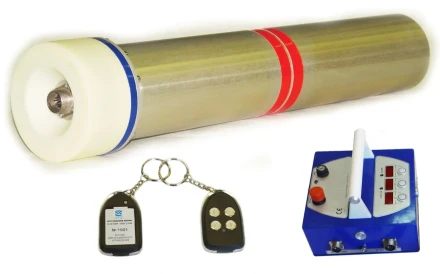

Аппарат рентгеновский переносной панорамный «Салют 0.3 СБК 200 СП РК» с универсальным питанием предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации. Аппарат имеет возможность дистанционного управления по радиоканалу, которая позволяет осуществлять включение и выключение экпозиции и тренировки, с помощью радиобрелка на расстояниях до 70 м.
Моноблок «0,3 СБК 200 СП РК» представляет собой источник рентгеновского излучения со встроенной панорамной рентгеновской трубкой типа 1БПК 12-200, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции.
Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С.
Для позиционирования аппарата в трубе нами разработана и выпускается специальная тележка-центратор.
Состав базового комплекта:
| 5.1.4 | Моноблок «0,3 СБК 200 СП РК» | |
| 5.2.4 | Блок питания и управления с радиоканалом (БПУ-РК) «0,3 СБК 200 СП РК» с универсальным питанием | |
| 6.2 | Пульт радио управления-радиобрелок (РБ) - 2 шт. | |
| 5.3.2 | Кабель моноблока (2РМ22-2РМ22), 5м | |
| 5.3.6 | Кабель сетевой (2РМ24-евровилка) длиной 2 м | |
| 3.12 | Съемная ручка моноблока | |
| Комплект ключей замка безопасности | ||
| Комплект эксплуатационной документации | ||
| 4.7 | Пластиковый ящик для Моноблока «0,3 СБК 200 С РК» | |
| 4.10 | Пластиковый ящик для Блока питания и управления «0,3 СБК 200 С РК» с универсальным питанием | |
Все части базового комплекта укладываются в два пластиковых ящика.
Масса этого комплекта не превышает 17.5 кг
Назначение:
Аппарат предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации, на предприятиях судпрома и авиапрома.
Аппарат предназначен для работы от автономных источников питания:
- переносного бензинового генератора,
- аккумуляторного блока питания (ИАП - источник автономного питания),
- автомобильных аккумуляторных батарей с напряжениями 12 или 24 вольта с использованием наших адаптеров.
Аппарат имеет функцию автоматической тренировки рентгеновской трубки.
Основные технические характеристики:
| Аанодное напряжение | 100 - 200 кВ |
| Анодный ток | 0,1 - 3 мА |
| В диапазоне от 100 кВ до 200 кВ характеристика по мощности - | изоваттная |
| с предельной мощностью на аноде | 300 Вт |
| Диаграмма излучения круговая, с углами | 360° × ±20° |
| Размер фокусного пятна | 1,3 x 3,5 мм |
Дополнительная комплектация:
| 3.22 | Тележка-центратор для труб с диаметрами 159 ÷ 630 мм | |
| 2.4 | Источник автономного питания (ИАП-1), состоящий из 2х свинцовокислотных необслуживаемых 12 вольтовых аккумуляторных батарей ёмкостью 12 А·ч со встроенным зарядным устройством и кабелем питания – длиной 1 м | |
| 2.5 | Источник автономного питания (ИАП-2), состоящий из 2х свинцовокислотных необслуживаемых 12 вольтовых аккумуляторных батарей ёмкостью 18 А·ч со встроенным зарядным устройством и кабелем питания – длиной 1 м | |
| 3.3 | Коллиматорная муфта для панорамного аппарата | |
| 2.1 | Адаптер-Блок преобразователя 12/24 В морозостойкий с сильноточными проводами длиной 1 м и с «крокодилами» | |
| 2.3 | Адаптер-Преобразователь 24/31 В морозостойкий в герметичном корпусе с сильноточными проводами длиной 1 м с "крокодилами" | |
| 3.13 | Автономное устройство охлаждения - вентилятор без проводов - навинчивается на моноблок | |
| 5.3.2 | Кабель моноблока 20м | |
Предельные значения режимов работы:
| мощность на аноде рентгеновской трубки | 300 Вт |
| анодное напряжение | 200 кВ |
| анодный ток | 3 мА |
| В диапазоне 100 кВ – 200 кВ характеристика по мощности изоваттная с предельным значением на аноде | 300 Вт |
Диапазон уставок режимов работы рентгеновской трубки:
| анодного напряжения на рентгеновской трубке | 100÷200 кВ |
| тока анода рентгеновской трубки | 0,1÷3,0 мА |
| времени экспозиции | 1 ÷ 998 сек |
| времени задержки начала экспозиции | 0 ÷ 60 сек |
Дискретность уставок режимов работы:
| анодного напряжения | 1,0 кВ |
| анодного тока | 0,1 мА |
| времени экспозиции | 1 сек |
| времени задержки начала экспозиции | 5 сек |
Рентгенооптические параметры:
| Диаграмма излучения круговая, с углами | 360° × ±20° |
| Диаграмма экспозиции по железу для плёнки AGFA D7 со штатными свинцовыми экранами. Плотность почернения D = 2.0. Фокусное расстояние 400 мм | |
| Диаграмма экспозиции по железу для плёнки AGFA D7 со штатными свинцовыми экранами. Плотность почернения D = 2.0. Фокусное расстояние 700 мм | |
| Размер фокусного пятна | 1,3 × 3,5 мм |
Напряжение питания и потребляемая мощность:
| Питание - от сети переменного тока 50 Гц с напряжением | 100 ÷ 240 В |
| Питание - от источника постоянного тока с наряжением | 24 В ± 10% |
| Питание - при работе от аккумулятора 12 В через преобразователь 12/24 В | 11 ÷ 16 В |
| Потребляемая мощность, не более | 540 Вт |
Температурные параметры:
| Диапазон рабочих температур окружающей среды | -40°С ÷ +40° С |
| Диапазон температур хранения | -50° С ÷ +50° С |
| Температура отключения по перегреву моноблока | +70° С |
| Время непрерывной работы на максимальной мощности при начальной температуре +20° С до остановки при нагреве до +70° С | около 20 мин |
Габаритные размеры основных частей аппарата:
| Моноблок «0,3 CБК 200 СП РК» | ∅120 × 610 мм |
| Блок питания и управления с радиоканалом (БПУ-РК) «0,3 СБК 200 СП РК» с универсальным питанием | 280×260×180 мм |
Масса основных частей аппарата:
| Моноблок «0,3 СБК 200 СП РК», не более | 7,5 кг |
| Блок питания и управления с радиоканалом (БПУ-РК) «0,3 СБК 200 СП РК» с универсальным питанием, не более | 4,5 кг |
| Кабель моноблока (2РМ22-2РМ22) длиной 5 м, не более | 0,7 кг |
| Кабель сетевой (2РМ24-евровилка) длиной 2 м, не более | 0,2 кг |
Комплект эксплуатационной документации:
| Паспорт технический «0,3 СБК 200 СП РК» с универсальным питанием |
| Техническое описание «0,3 СБК 200 СП РК» с универсальным питанием |
| Руководство по эксплуатации «0,3 СБК 200 СП РК» с универсальным питанием |
Тара:
| Пластиковый ящик для Моноблока «0,3 СБК 200 С РК» |
| Пластиковый ящик для Блока питания и управления «0,3 СБК 200 С РК» с универсальным питанием |
