Описание и характеристики
Описание

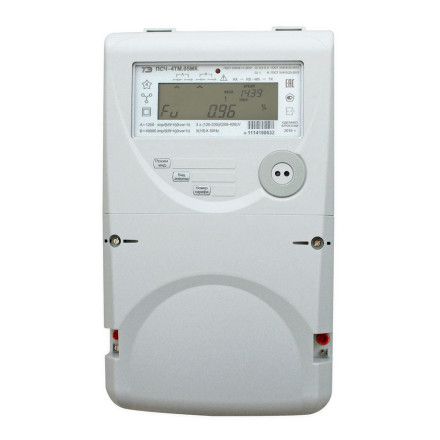

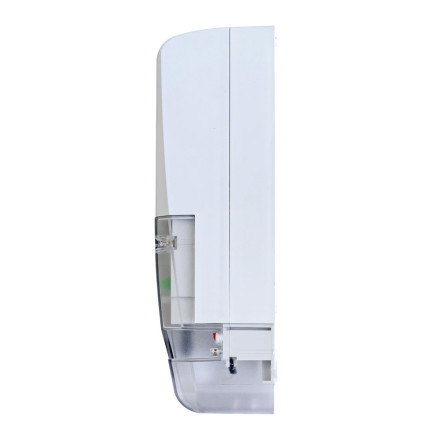

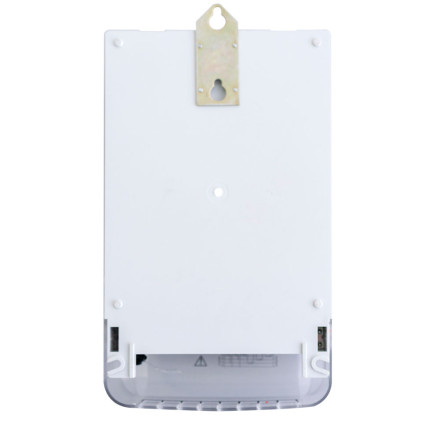

Счетчик ПСЧ-4ТМ.05МК.00 предназначен для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии. Электросчетчики могут применяться как средства коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.
Счетчики электроэнергии предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных системах диспетчерского управления (АСДУ).
ПРЕИМУЩЕСТВА СЧЕТЧИКА ПСЧ-4ТМ.05МК.00
- Два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптопорт
- Дополнительные интерфейсные модули: GSM, PLC, Ethernet, RF, Wi-Fi
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации
- Жидкокристаллический индикатор с подсветкой
- Два конфигурируемых изолированных испытательных выхода
- Один конфигурируемый цифровой вход
- Формирование сигнала управления нагрузкой по различным программируемым критериям
- В корпусе предусмотрено место для коммуникационного оборудования
- Две энергонезависимые электронные пломбы
- Датчик воздействия магнитного поля повышенной индукции
Электросчетчики ведут многотарифный учет активной и реактивной энергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).
ТАРИФИКАТОР
- Четыре тарифа (Т1-Т4)
- Четыре типа дня (будни, суббота, воскресенье, праздник)
- Двенадцать сезонов (на каждый месяц года)
- Дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144
- Расписание праздничных дней и список перенесенных дней
Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.
Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.
Счетчики серии ПСЧ-4ТМ.05МК могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.
Все варианты исполнения электросчетчиков серии ПСЧ-4ТМ.05МК, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика. Счетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.
В электросчетчиках серии ПСЧ-4ТМ.05МК функционируют два изолированных испытательных выхода основного передающего устройства.
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.
Счетчики серии ПСЧ-4ТМ.05МК имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, а также три кнопки управления режимами индикации.
Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе учтенную активную и реактивную электроэнергию прямого и обратного направления по каждому тарифу и сумме тарифов. Счетчики серии ПСЧ-4ТМ.05МК имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптопорт. В счетчики могут устанавливаться дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети: GSM, PLC, Ethernet, RF, Wi-Fi. Счетчики поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.
Характеристики
Варианты исполнения
Условное обозначение счетчика | Номинальный (максимальный) ток, А | Номинальное напряжение, В | Класс точности по учету активной/реактивной энергии | Учет энергии | Наличие резервного блока питания |
Счетчики трансформаторного включения | |||||
ПСЧ-4ТМ.05МК.00 | 5 (10) | 3х(57,7-115)/(100-200) | 0,5S/1 | Двунаправленные (четыре канала учета) активной и реактивной энергии прямого и обратного направления | Есть |
ПСЧ-4ТМ.05МК.01 | 5 (10) | Нет | |||
ПСЧ-4ТМ.05МК.02 | 1 (2) | Есть | |||
ПСЧ-4ТМ.05МК.03 | 1 (2) | Нет | |||
ПСЧ-4ТМ.05МК.04 | 5 (10) | 3х(120-230)/(208-400) | Есть | ||
ПСЧ-4ТМ.05МК.05 | 5 (10) | Нет | |||
ПСЧ-4ТМ.05МК.06 | 1 (2) | Есть | |||
ПСЧ-4ТМ.05МК.07 | 1 (2) | Нет | |||
ПСЧ-4ТМ.05МК.08 | 5 (10) | 3х(57,7-115)/(100-200) | 0,5S/1 | Однонаправленные (один канал учета по модулю) активной энергии независимо от направления | Есть |
ПСЧ-4ТМ.05МК.09 | 5 (10) | Нет | |||
ПСЧ-4ТМ.05МК.10 | 5 (10) | 3х(120-230)/(208-400) | Есть | ||
ПСЧ-4ТМ.05МК.11 | 5 (10) | Нет | |||
ПСЧ-4ТМ.05МК.12 | 5 (10) | 3х(57,7-115)/(100-200) | 0,5S/1 | Комбинированные (три канала учета) активной энергии независимо от направления и реактивной энергии прямого и обратного направления | Есть |
ПСЧ-4ТМ.05МК.13 | 5 (10) | Нет | |||
ПСЧ-4ТМ.05МК.14 | 1 (2) | Есть | |||
ПСЧ-4ТМ.05МК.15 | 1 (2) | Нет | |||
ПСЧ-4ТМ.05МК.16 | 5 (10) | 3х(120-230)/(208-400) | Есть | ||
ПСЧ-4ТМ.05МК.17 | 5 (10) | Нет | |||
ПСЧ-4ТМ.05МК.18 | 1 (2) | Есть | |||
ПСЧ-4ТМ.05МК.19 | 1 (2) | Нет | |||
Счетчики непосредственного включения | |||||
ПСЧ-4ТМ.05МК.20 | 5 (100) | 3х(120-230)/(208-400) | 1/2 | Двунаправленные | Есть |
ПСЧ-4ТМ.05МК.21 | 5 (100) | Нет | |||
ПСЧ-4ТМ.05МК.22 | 5 (100) | Однонаправленные | Есть | ||
ПСЧ-4ТМ.05МК.23 | 5 (100) | Нет | |||
ПСЧ-4ТМ.05МК.24 | 5 (100) | Комбинированные | Есть | ||
ПСЧ-4ТМ.05МК.25 | 5 (100) | Нет | |||
Типы устанавливаемых дополнительных интерфейсных модулей
| Условное обозначение | Наименование |
01 | Коммуникатор GSM C-1.02.01 |
02 | Модем PLC M-2.01.01 (однофазный) |
03 | Модем PLC M-2.01.02 (трехфазный) |
04 | Коммуникатор 3G C-1.03.01 |
05 | Модем Ethernet М-3.01.ZZ |
06 | Модем ISM М-4.01.ZZ (430 МГц) |
07 | Модем ISM М-4.02.ZZ (860 МГц) |
08 | Модем ISM М-4.03.ZZ (2400 МГц) |
09 | Модем оптический М-5.01.ZZ |
10 | Коммуникатор Wi-Fi C-2.ZZ.ZZ |
Примечание: ZZ – вариант исполнения интерфейсного модуля
В счетчики могут устанавливаться дополнительные интерфейсные модули, не приведенные в таблице со следующими характеристиками
- При питании от внутреннего источника счетчика с напряжением 6В потребляемый ток не должен превышать 400 мА
- При питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000В (среднеквадратическое значение в течение 1 минуты)
Технические характеристики
Наименование величины | Значение | |||
Класс точности при измерении в прямом и обратном направлении |
| |||
Номинальный (максимальный) ток, А | 1(2) или 5(10) | |||
Стартовый ток (чувствительность), мА |
| |||
Номинальные напряжения, В | 3х(57,7-115)/(100-200) или 3х(120-230)/(208-400) | |||
Установленный рабочий диапазон напряжений, В, электросчетчиков с Uном | От 0,8Uном до 1,15Uном | |||
Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В | От 0 до 440 | |||
Номинальная частота сети, Гц | 50 | |||
Диапазон рабочих частот, Гц | От 47,5 до 52,5 | |||
Пределы допускаемой основной относительной погрешности измерения, %: активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δP, электросчетчиков | ||||
Трансформаторного включения |
| |||
Непосредственного включения |
| |||
Реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δQ, счетчиков |
| |||
Непосредственного включения |
| |||
Полной мощности, δS | δS = δQ (аналогично реактивной мощности) | |||
Напряжения (фазного, межфазного, прямой последовательности и их усредненных значений), δU | ±0,4 в диапазоне от 0,8Uном до 1,15Uном | |||
Тока, δI, электросчетчиков |
| |||
Непосредственного включения | ±0,9 при Iб ≤ I ≤ Iмакс при 0,05Iб ≤ I < Iб | |||
Частоты и ее усредненного значения | ±0,05 в диапазоне от 47,5 до 52,5 Гц | |||
Мощности активных потерь, δPп | (2δi + 2δu) | |||
Мощности реактивных потерь, δQп | (2δi + 4δu) | |||
Активной энергии и мощности с учетом потерь (прямого и обратного направления), δP±Pп | ||||
Реактивной энергии и мощности с учетом потерь (прямого и обратного направления), δQ±Qп | ||||
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки | ±0,5 | |||
Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки |
| |||
Полная мощность, потребляемая каждой последовательной цепью, не более, ВА | 0,1 | |||
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения в диапазоне напряжений от 57В, до 115В и от 120В до 230В, не более, Вт (ВА) | 57,7В | 115В | 120В | 230В |
0,5 (0,8) | 0,7 (1,1) | 0,7 (1,1) | 1,1 (1,9) | |
Максимальный ток, потребляемый от резервного источника питания переменного или постоянного тока, в диапазоне напряжений от 100В до 265В, без учета (с учетом) потребления дополнительного интерфейсного модуля (6В, 500 мА), мА | =100В | =265В | ~100В | ~265В |
30 (90) | 20 (40) | 50 (120) | 40 (70) | |
Жидкокристаллический индикатор |
| |||
Характеристики интерфейсов связи |
| |||
Постоянная счетчика в основном режиме (режиме поверки), имп/(кВт·ч), имп/(квар·ч) для электросчетчиков | ||||
3х(57,7-115)/(100-200)В, 1(2) А | 25000 (800000) | |||
3х(57,7-115)/(100-200)В, 5(10) А | 5000 (160000) | |||
3х(120-230)/(208-400) В, 1(2) А | 6250 (200000) | |||
3х(120-230)/(208-400) В, 5(10) А | 1250 (40000) | |||
3х(120-230)/(208-400) В, 5(100) А | 250 (8000) | |||
Сохранность данных при прерываниях питания, лет |
| |||
Защита информации | Пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов | |||
Самодиагностика | Циклическая, непрерывная | |||
Рабочие условия эксплуатации | Группа 4 по ГОСТ 22261 | |||
Межповерочный интервал, лет | 12 | |||
Средняя наработка до отказа, час | 165000 | |||
Средний срок службы, лет | 30 | |||
Время восстановления, час | 2 | |||
Масса, кг, не более | 1,7 | |||
Габаритные размеры, мм | 309х170х92 | |||
Гарантийный срок эксплуатации, лет | 5 | |||
Комплектация
- Счетчик ПСЧ-4ТМ.05МК.00
- Руководство по эксплуатации
- Индивидуальная упаковка
