Описание и характеристики
Описание

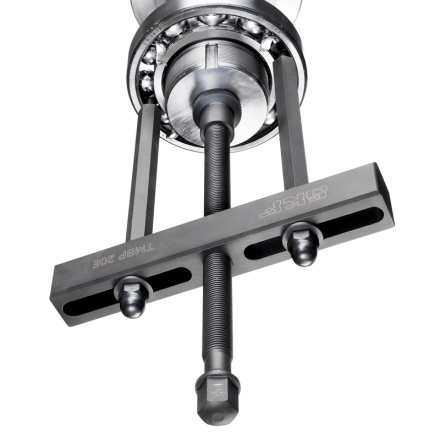

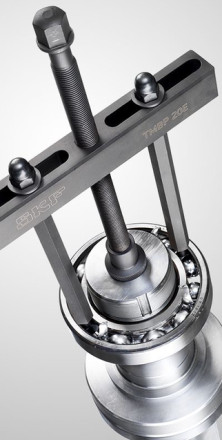

Съемник для глухих отверстий SKF TMBP 20E позволяет демонтировать подшипники без разборки узла. ТМВР 20Е — съемник уникальной конструкции для демонтажа шарикоподшипников из глухих отверстий (когда доступ к подшипнику невозможен через наружное кольцо или отверстие) при размере вала от 30 до 160 мм. Использование дополнительных тяг позволяет обеспечить рабочую длину до 583 мм.
ПРЕИМУЩЕСТВА СЪЕМНИКА ЛЯ ГЛУХИХ ОТВЕРСТИЙ SKF TMBP 20E
- С помощью 6 комплектов переходников можно демонтировать подшипники широкого размерного диапазона
- Более прочные переходники для подшипников
- Упор для ключа на винте обеспечивает надежный и удобный захват
- Специальный наконечник позволяет минимизировать риск повреждения вала и обеспечить устойчивое положение съемника
- Самофиксирующийся наконечник
СПОСОБ ПРИМЕНЕНИЯ
- Удалить уплотнения (если имеются) и рассверлить сепаратор. Удалить образовавшуюся стружку
- Ввести между шариками подшипника захват и повернуть его на 90 градусов
- Ввести второй захват в подготовленной диаметрально противоположной области. Прикрепить стойки к захватам. Установить винт с кронштейном. Осуществить демонтаж
Характеристики
Технические характеристики |
|
Обозначение |
TMBP 20Е |
Эффективная длина захвата |
183 мм |
Удлинитель |
200 мм |
Максимальная длина захвата (с удлинителем) |
583 мм для адаптера F |
Максимальное рабочее усилие |
55 кН |
Максимальный момент вращения 155 H*м |
|
Размер головки шпинделя |
22 мм |
Размеры кейса |
395 х 300 х 105 мм |
Вес |
7,5 кг |
Карта выбора ТМВР 20Е |
||||||
Адаптеры |
А |
В |
С |
D |
E |
F |
Размер ключа |
9 мм |
11 мм |
14 мм |
15 мм |
17 мм |
19 мм |
Размер адаптера |
16 мм |
19 мм |
23,5 мм |
26,5 мм |
28 мм |
30 мм |
Серия подшипника |
- |
- |
- |
- |
- |
- |
60.. |
6021 6022 6024 |
6026 6028 6030 |
6032 |
- |
- |
- |
62.. |
6213 6214 6215 6216 |
62176218 |
62196220 |
6221 |
6222 6224 6226 6228 6230 6232 |
- |
63.. |
6309 |
631063116312 |
631363146321 |
63156316 |
63176318 |
63196320 |
64.. |
6406 |
640764086409 |
6410 |
64116412 |
6413 |
64146415641664176418 |
160.. |
- |
16026 16028 16030 16032 |
- |
- |
- |
- |
Комплектация
- Съемник для глухих отверстий SKF TMBP 20E
- Руководство по эксплуатации
- Индивидуальная упаковка
