Описание и характеристики
Описание

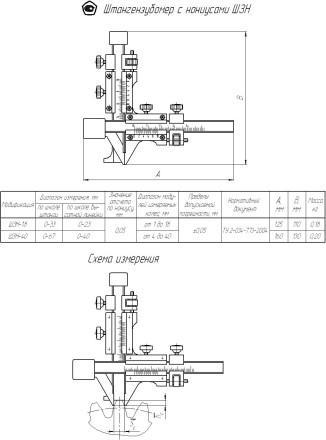

Штангензубомер КировИнструмент ШЗН с нониусом. Предназначен для измерения расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11 и 12 степеней точности ГОСТ 1643-81 по постоянной хорде или по хорде делительной окружности.
В рамке с неподвижной губкой в двух взаимно перпендикулярных пазах перемещаются штанга с подвижной губкой и высотная линейка. На штанге и высотной линейке нанесены углубленные шкалы, что предотвращает их износ при перемещении в рамке. Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с подвижной губкой служат микрометрические подачи, а для их фиксации - стопорные винты. Шкалы штанги, высотной линейки и нониусов выполнены с матовым хромовым покрытием, исключающим бликование. Остальные поверхности штангензубомера имеют блестящее хромовое покрытие.
Пример условного обозначения штангензубомера типа ШЗН-18 - Штангензубомер с нониусами ШЗН-18 ТУ 2-034-773-2004.
Характеристики
| Модификация | Диапазон измерения, мм | Значение отсчета по нониусу, мм | Диапазон модулей измеряемых колес, мм | Пределы допускаемой погрешности, мм | Нормативный документ | A, мм | B, мм | Масса, кг | |
| По шкале штанги | По шкале высотной линейки | ||||||||
| ШЗН-18 | 0-33 | 0-23 | 0,05 | от 1 до 18 | ±0,05 | ТУ 2-034-773-2004 | 125 | 110 | 0,18 |
| ШЗН-40 | 0-67 | 0-40 | от 4 до 40 | 160 | 130 | 0,2 | |||
Комплектация
- Штангензубомер с нониусом
- Паспорт
- Индивидуальная упаковка
