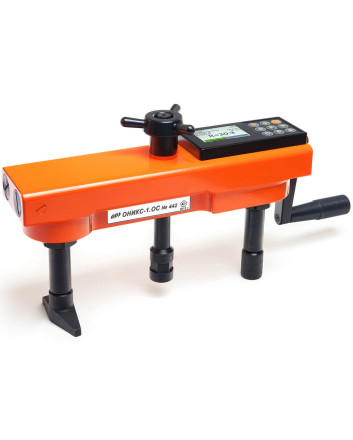

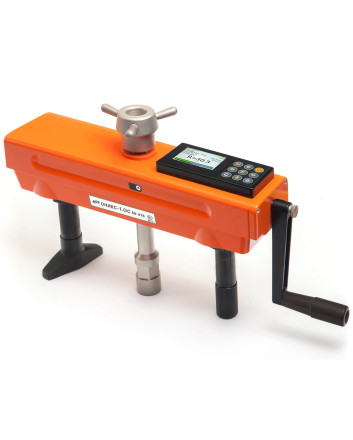

Склерометр ОНИКС-1.ОС.100 TFT

Описание

Склерометр ОНИКС-1.ОС.100 TFT предназначен для определения прочности и класса бетона методом отрыва со скалыванием по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений и конструкций.

Прибор используют для уточнения градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с Методической инструкцией НИИЖБ МДС 62-2.01 и ГОСТ 22690, Прил. Ж.

ПРЕИМУЩЕСТВА СКЛЕРОМЕТРА ОНИКС-1.ОС.100 TFT

• В ОНИКС-1.ОС впервые применены инновационные технические решения, исключающие проскальзывание анкера и стабилизирующие конус вырыва, существенно улучшающие метрологические и эксплуатационные характеристики (патент)
• Создана эргономичная, компактная и лёгкая конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект во время испытаний без перекосов, регулировок и проскальзываний, а также исключающая падение прибора (патент)
• Удобный штурвал для быстрого создания предварительного натяжения анкера (с усилием до 5 кН) при установке прибора на объект контроля
• Легкая, безопасная и удобная установка прибора на объект контроля, особенно на вертикальных поверхностях, удобное горизонтальное расположение рукояти гидропривода
• Функция сигнализации превышения рабочего хода, позволяющая продлить безопасную эксплуатацию прибора
• Большой запас прочности конструкции; конструктивные элементы прибора выполнены из высокопрочных и легких материалов, минимизирующих его габариты и вес
• Приборы имеют встроенные электронику с цветным TFT дисплеем и литиевый аккумулятор большой ёмкости
• Выпускаются два варианта исполнения прибора с диапазонами нагрузок до 50 и 100 кН
• Для работы с высокопрочными бетонами существенно доработана конструкция прибора: использовано запатентованное решение с двумя приводными гидроцилиндрами, редуктором и двумя силовыми опорными цилиндрами, создающими диапазон нагрузок до 100 кН
• Возможна комплектация приборов специализированными расточными устройствами двух видов (для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера):

  – ручным механическим с твердосплавным режущим элементом

  – с высокооборотным электроприводом и алмазным режущим элементом

• Новая усиленная конструкция анкеров из высокопрочной булатной стали с многократно увеличенным эксплуатационным ресурсом

ФУНКЦИИ

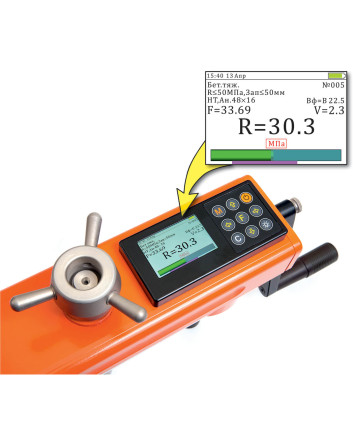

• Контроль скорости нагружения и её индикация на графическом дисплее с подсветкой
• Автоматическая фиксация усилия вырыва анкера
• Вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний
• Установка градуировочных характеристик для испытания новых материалов
• Архивация 800 протоколов испытаний с датой и временем измерений
• Программируемое автоматическое отключение прибора при перерывах в работе
• Русский и английский язык меню и текстовых сообщений
• Разъем USB для работы с компьютером и заряда аккумулятора
• Специализированная сервисная компьютерная программа

Характеристики

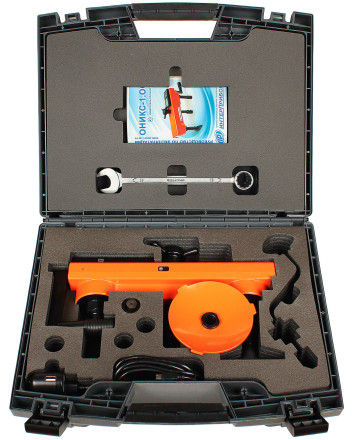

Комплектация

1. Пресс гидравлический со встроенным электронным блоком: ОНИКС-1.ОС.100 - рабочая нагрузка до 100 кН
2. Анкер: ОНИКС-1.ОС.100 - ø16x35 мм (улучшенный), ø24x48 мм (усиленные)
3. Сегменты: ОНИКС-1.ОС.100 - ø16x35 мм (улучшенный), ø24x48 мм (усиленный)
4. Механическое расточное устройство: ø16 мм, ø24 мм
5. Проставочное кольцо 5 мм, 10 мм
6. Кондуктор угла сверления
7. Рожковый ключ: ОНИКС-1.ОС.100 - 23 мм
8. Зарядное устройство USB (1А)
9. Кабель USB
10. Программа связи с ПК на "Flash-визитке"
11. Свидетельство о Госповерке (1 год)
12. Руководство по эксплуатации
13. Индивидуальная упаковка
