Описание и характеристики
Описание

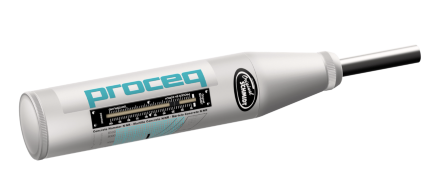

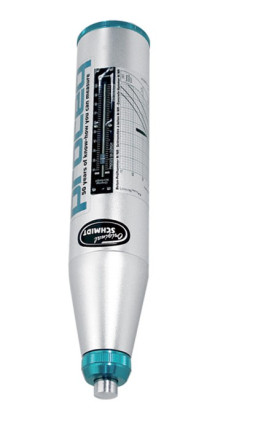

Original Schmidt производства компании Proceq был первым в мире молотком для измерения прочности бетона. Сегодня он все еще остается наиболее используемым прибором для анализа однородности и прочности на сжатие бетонных конструкций. Производятся модели с различными вариантами энергии удара, каждая из которых предназначена для специфической области применения и исследования материалов широкого диапазона типов и размеров.
Приборы для определения прочности бетона моделей Original Schmidt и предназначены для измерения высоты отскока бойка после удара по исследуемой поверхности цементных бетонов и других строительных материалов и последующего определения прочности материала по градуировочным зависимостям.
Приборы Original Schmidt представляют собой портативные приборы, состоящие из корпуса, в котором размещён механический модуль и устройство индикации. В состав механического модуля входят: ударный плунжер, боёк, ударная пружина, ударно-спусковой механизм и датчик отскока бойка. Принцип работы приборов заключается в ударе бойка, разогнанного предварительно сжатой ударной пружиной, по концу ударного плунжера, прижатого другим концом к исследуемой поверхности, и измерении значения относительной высоты отскока R бойка. Величина R является косвенной характеристикой прочности исследуемого бетона или иного строительного материала, и используется при определении прочности исследуемого материала в соответствии с ГОСТ 22690-2015 (метод отскока) по градуировочным зависимостям прочности материала от величины R. Градуировочные зависимости устанавливают на основе результатов испытаний образцов-кубов сначала измерением с помощью прибора Original Schmidt, а затем – измерением прочности по ГОСТ 10180-90.
Модели приборов Original Schmidt различаются областью допустимых объектов исследования, значениями энергии удара и способом регистрации результатов измерений
Характеристики
1. Энергия удара, Дж - Original Schmidt type N - Original Schmidt type L | 2,20 ± 0,22 0,735 ± 0,075 |
2. Диапазон измерений относительной высоты отскока R бойка, % | 10…100 |
3. Пределы допускаемой абсолютной погрешности измерения относительной высоты отскока бойка, % | ± 2 |
4. Жесткость пружины, Н/мм - Original Schmidt type N, Original Schmidt type NR, Digi Schmidt-2000 ND - Original Schmidt type L, Original Schmidt type LR, Digi Schmidt-2000 LD | 0,79 ± 0,01 0,260 ± 0,003 |
5. Деформация пружины во взведенном состоянии, мм | 75 ± 1 |
6. Масса бойка, г - Original Schmidt type N, Original Schmidt type NR, Digi Schmidt-2000 ND - Original Schmidt type L, Original Schmidt type LR, Digi Schmidt-2000 LD | 368,0 ± 0,5 135,0± 0,2 |
7. Диапазон прочности на сжатие испытываемых строительных материалов, Н/мм2 | от 10 до 70 |
8. Напряжение аккумулятора, В (для Digi Schmidt-2000 ND, Digi Schmidt-2000 LD) | 3,6 |
9. Потребляемая мощность, мВт, не более (для Digi Schmidt-2000 ND, Digi Schmidt-2000 LD | 70 |
10. Габаритные размеры прибора, мм, не более | |
- длина корпуса | 255 |
- длина корпуса с выдвинутым бойком | 340 |
- диаметр корпуса | 55 |
- длина х ширина х высота устройства индикации (для Digi Schmidt-2000 | |
ND, Digi Schmidt-2000 LD) | 180 х 150 х |
35 | |
11. Масса прибора, кг, не более | |
- Original Schmidt type N, Original Schmidt type L | 0,6 |
- Original Schmidt type NR, Original Schmidt type LR | 0,9 |
- Digi Schmidt-2000 ND и Digi Schmidt-2000 LD | 0,6 |
- устройства индикации (для Digi Schmidt-2000 ND и Digi Schmidt-2000 LD) | 0,7 |
12. Средний срок службы, лет, не менее | 5 |
13. Условия эксплуатации: - температура окружающей среды | -10...60 0С |
Комплектация
- Молоток Original Schmidt
- Шлифовальный камень
- Руководство по эксплуатации
- Индивидуальная упаковка
