Описание и характеристики
Описание

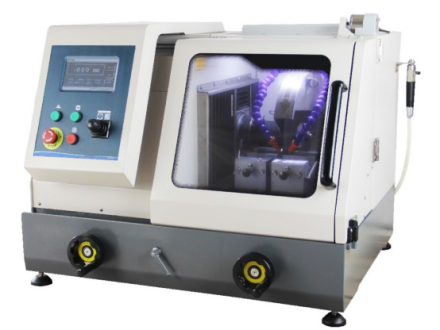

Высокоточный отрезной станок ВОСТОК-7 для резки металлографических образцов Q-100A B -7 подходит для резки образцы различных металлических и неметаллических образцов с целью наблюдения за металлографической и петрографической структурой материала.
Профессиональное оборудование для металлографии решают следующие задачи:
Резка-Специальные отрезные диски дают требуемую точность спила металлов без деформаций или структурных изменений. Подготовка металлографических образцов. Вырезка исследуемой части из детали с минимальными повреждениями образца. Обработка миниатюрных изделий. Прецизионная резка пригодна для всех образцов, в том числе хрупких. Защита от перегрева-Встроенная система охлаждения защищает разрезаемый образец от перегрева. Минимизация человеческого участия повышает качество и продолжительность работы. Требуемая точность резки промышленные аппараты обеспечивают точность до 0,01 мм. Позволяют получать тщательно обработанные торцы с минимальными микротрещинами и царапинами. Это критично для сохранения структуры металлов при подготовке проб.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА СТАНКА ВОСТОК-7 Q-100A B -7
- Используется для резки круглых образцов диаметром до 100 мм

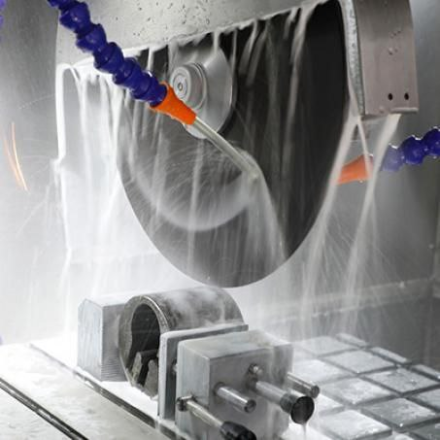

- Оснащен автоматической системой охлаждения для охлаждения образца, чтобы предотвратить перегрев и возгорание образца во время процесса резки
- Имеется отдельный бак (резервуар) системы охлаждения на 50 л. воды
- Скорость вращения отрезного диска 2800 об/мин

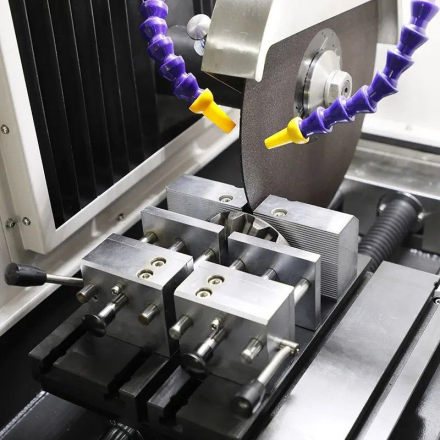

- Расстояние для перемещения стола в диапазоне 0 - 145 мм (по оси Y) и позиционирование по оси Х до 60 мм (опционально). Вертикальное перемещение отрезного диска 50 мм (по оси Z)
- Отрезной станок имеет ручную и автоматическую резку (скорость подачи 0.1 - 15 мм/м), режим импульсного резания.
- Эргономичный джойстик управления, сенсорная панель управления, широкий доступ к рабочей зоне обеспечен открытием раздвижной и боковой дверцы
- Благодаря большой камере резки и простоте резки для пользователя, станок идеально подходит для подготовки образцов, необходимых для металлографических испытаний в университетах и заводских предприятиях
Характеристики
Модель |
Q-100A |
Тип |
металлографический отрезной станок |
Входная мощность/Режущая мощность |
3.3 кВт/3 кВт |
Тип управления |
ручной и автоматический |
Скорость подачи |
от 0.1 до 15 мм/м |
Скорость вращения отрезного диска |
2800 об/мин |
Размер стола |
330 х 280 мм |
Диаметр диска |
350 мм |
Максимальный диаметр резки |
100 мм |
Посадочное отверстие |
32 мм |
Вертикальное перемещение |
50 мм |
Габариты Т-образных слотов |
12 мм |
Максимальное расстояние для перемещения стола |
145 мм, (только ось Y для автоматического и ручного режима) |
Рециркуляционная система |
бак 60 л |
Расход охлаждающей жидкости |
50 л/мин |
Габариты насоса и бака, ШхГхВ |
570 х 440 х 590 мм |
Габариты ШхГхВ |
960 х 855 х 735 мм |
Вес |
285 кг |
Подключение |
400В, 50/60 Гц, 3 фазы |
Тип управления |
кнопочный, сенсорный |
Дополнительно |
перемещение по оси Х - 60 мм |
Комплектация
- Станок ВОСТОК-7 Q-100A B-7 отрезной 1 шт.
- Бак для воды 1 шт.
- Отрезной диск 1 шт.
- Дренажный шланг 1 шт.
- Впускной шланг 1 шт.
- Хомуты для шлангов 1 шт.
- Руководство по эксплуатации
- Паспорт
- Индивидуальная упаковка
