Описание и характеристики
Описание

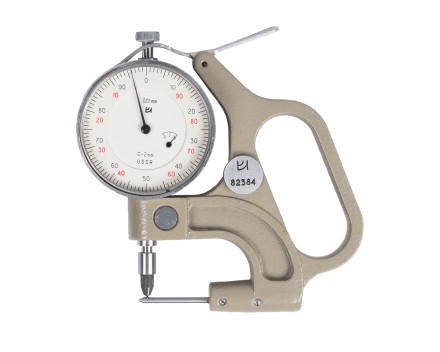

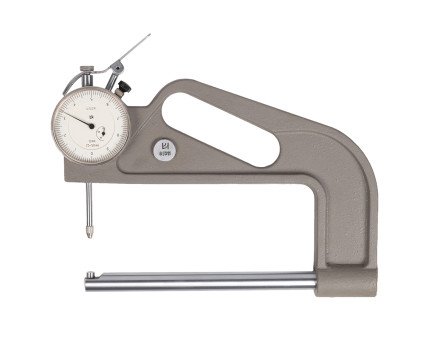

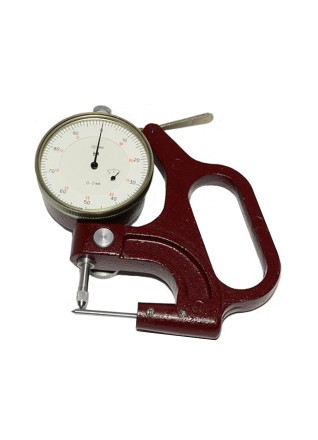

Стенкомер КировИнструмент С индикаторный ценой деления 0,01 мм. С-2, С-10А, С-10Б, С-25, С-50. Предназначены для измерения толщины стенок труб и других аналогичных изделий.
Стенкомеры состоят из корпуса, в котором установлены отсчетное устройство (индикатор) и неподвижный стержень. Измерительные поверхности стенкомеров имеют стальную закаленную сферическую поверхность, а по заказу потребителя могут быть оснащены твердым сплавом. Перемещение измерительного стержня через систему зубчатых передач сообщается стрелке отсчетного устройства. Для отвода измерительного стержня имеется арретир.
Для нулевой установки стенкомера С-50 используется концевая мера 3-25 ГОСТ 9038-90.
Пример условного обозначения стенкомера С-2 с диапазоном измерения от 0 до 2 мм - Стенкомер С-2 ГОСТ 11358-89.
Характеристики
| Модификация | Диапазон измерения, мм | Цена деления, мм | Пределы допускаемой погрешности, мм | Нормативный документ | B, мм не менее | D (min), мм | L, мм | H, мм | Масса, кг | |
| На участке до 1 мм | На всем диапазоне измерения, мм | |||||||||
| С-2 | 0-2 | 0,01 | ±0,01 | ±0,015 | ГОСТ 11358-89 | 25 | 3 | 115 | 120 | 0,305 |
| С-10А | 0-10 | ±0,01 | ±0,018 | 40 | 5 | 115 | 120 | 0,301 | ||
| С-10Б | 0-10 | 0,1 | - | ±0,1 | 60 | 7 | 175 | 60 | 0,19 | |
| С-25 | 0-25 | - | 100 | 12 | 166 | 160 | 0,44 | |||
| С-50 | 25-50 | - | 160 | 20 | 231 | 189 | 0,73 | |||
Комплектация
- Стенкомер КировИнструмент С индикаторный
- Паспорт
- Индивидуальная упаковка
