Описание и характеристики
Описание

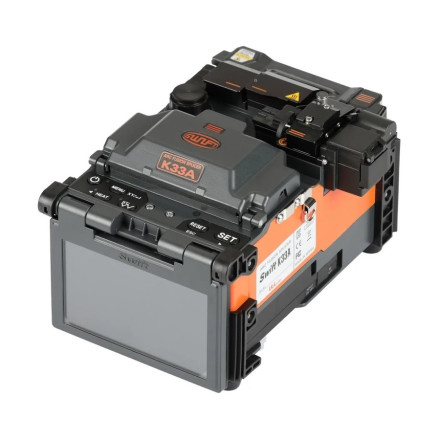

Аппарат сварочный Ilsintech Swift K33 применяется для сварки оптоволокна различных типов. Основная сфера применения оборудования – монтаж сетей по схемам FTTx и GPON. Благодаря сочетанию ультрасовременных технологий, прибор отличается удобством эксплуатации в полевых условиях вне зависимости от погоды. Об этом свидетельствует повышенный уровень защиты IP52 от воздействия внешних факторов.
Модель сварочного аппарата Swift K33 отличается максимальной производительностью, что подтверждено небольшим временем сварки и термоусадки оптического волокна, а также небольшой длиной скола.
Прибор для сварки Swift K33 от производителя Ilsintech оснащен 5-дюймовым цветным сенсорным дисплеем и имеет эргономичное меню. Обновление версии ПО осуществляется при помощи подключения устройства к ПК. Обновленная версия программного обеспечения доступна в сети Интернет.
ПРЕИМУЩЕСТВА СВАРОЧНОГО АППАРАТА ILSINTECH SWIFT K33
- Оптимальное сочетание функциональности и цены
- Широкий набор дополнительных опций
- 2 печи для термоусадки волокна
- 270 циклов "сварка/термоусадка" от одной зарядки аккумулятора
- Защита IP52 от ветра, пыли, влаги и от падения
- Высокая надёжность в работе
Характеристики
| Наименование параметра | Значение |
| Сварка оптических волокон | |
| Способ выравнивания волокон | по сердцевине (IPAAS) |
| Тип свариваемых волокон | SM (G.652), (G.657 A1/A2/B2/B3, SMF-28 ULTRA), MM (G.651), DS (G.653), NZDS (G.655) |
| Автоматическое распознавание волокон | SM (G.652), MM (G.651), DS (G.653), NZDS (G.655), SM (G.657 A2/B2), SM (G.657 B3) |
| Количество одновременно свариваемых волокон | 1 пара |
| Калибровка дуги | в режиме реального времени - автоматическая компенсация износа электрода - автоматическая подстройка от результатов предыдущего сращивания - автоматическая подстройка по предварительной дуге - подстройка по датчикам окружающей среды |
| Диаметр оболочки свариваемых волокон | 80 ~ 150 мкм диаметр оболочки 100 мкм |
| Диаметр буферного покрытия свариваемых волокон | 150 мкм ~ 3 мм |
| Количество программ сварки | 300 |
| Потери на сварном соединении | SM: 0.02 дБ MM: 0.01 дБ DS: 0.04 дБ NZDS: 0.04 дБ |
| Длина зачистки волокна | 5 - 16 мм (для ОВ 250 мкм) 8 - 16 мм (для ОВ 900 мкм) |
| Отражение от сварного соединения | >60 дБ |
| Типичное время сварки | 6 сек. (быстрый режим) |
| Определение ориентировочных потерь на соединении | доступно, по изображению с двух камер (по сердцевине, угловое смещение, деформирование волокна) |
| Контроль процесса сваривания | визуальный, и аппаратный, при тесте на разрыв – только визуальный |
| Фильтрация результатов сварок по факту наличия ошибок | при выгрузке результатов из аппарата на ПК |
| Функция внесения потерь на сварном соединении | есть (диапазон 0 - 10 дБ, шаг 0.01 дБ) |
| Память результатов сварок | последние 20000 результатов сохраняются во внутренней памяти (изображений 20000 результатов), слот для внешнего носителя SDHC |
| Ресурс электродов | более 18000 сварных соединений |
| Ресурс лезвия скалывателя | более 50000 сколов (CI-01) |
| Тест на разрыв | от 1.96 до 2.25 |
| Термоусадка | |
| Количество зон нагревания | 3 |
| Количество программ термоусадки | 100 |
| Типичное время термоусадки | 9 сек. (kdzs-45) 13 сек. (kdzs-60) |
| Допустимый размер используемой КДЗС | 20 мм, 32 мм, 40 мм, 60 мм (волокно), или 28 мм, 32 мм (коннектор) |
| Длина зачищенного волокна после скола | для волокна в оболочке 250 мкм: 5 - 16 мм для волокна в оболочке 900 мкм: 8 - 16 мм |
| Отображение результатов | |
| Монитор | сенсорный цветной, 5.0” |
| Тип матрицы | емкостная |
| Камеры | 2 камеры типа CMOS |
| Увеличение места сварки | просмотр оси X/Y : 200X, MAX : 400X |
| Защита монитора | съемное прозрачное ударопрочное стекло с антибликовым покрытием |
| Автоматический поворот экрана | ориентация экрана регулируется автоматически в соответствии с положением монитора изображение волокна автоматически переворачивается в соответствии с положением монитора |
| Питание | |
| Питание от сети | адаптер 100~240 V AC |
| Аккумуляторная батарея | литий-полимерная DC 14.8В, 4700 мАч |
| Дополнительное питание | автомобильный прикуриватель (12В) - опция |
| Количество циклов сварка/термоусадка от заряда батареи | 270 циклов |
| Индикация заряда аккумулятора | на самой батарее и в меню сварочного аппарата |
| Общие параметры | |
| Порты | USB, WiFi |
| Защита | защита от ветра защита от падения на ровную твердую поверхность с высоты, не менее 76 см защита от пыли защита от влаги IP52 |
| Условия эксплуатации | высота 0 - 5000 м над уровнем моря температура от -10 до +50 °С влажность от 0 до 95 % без конденсации скорость ветра от 0 до 15 м/с |
| Условия хранения | температура от -40 до +80 °С влажность от 0 до 95 % без конденсации температура длительного хранения с батареей от -20 до +30 °С |
| Габариты сварочного аппарата | 130 х 158 х 138 мм (не включая защитные резиновые накладки) |
| Габариты кейса для переноски | 475 х 285 х 225 мм |
| Вес сварочного аппарата | 2.25 кг (включая батарею) |
Комплектация
- Сварочный аппарат SWIFT-K33
- Аккумуляторная батарея K3347 (4700мАч)
- Адаптер питания от переменного тока
- Зарядное устройство с кабелем питания 100-240В
- Инструкция по эксплуатации на CD
- Жесткий кейс для транспортировки Hard Case
- Лоток для охлаждения КДЗС
- Коробка для ЗИП
- Кабель USB
- Скалыватель CI-01
- Ручной стриппер CF-02
- Дозатор для спирта PP
