Описание и характеристики
Описание

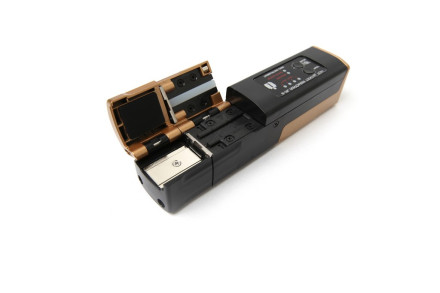

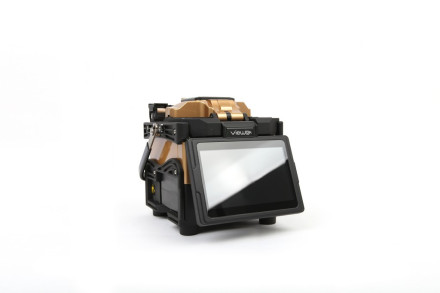

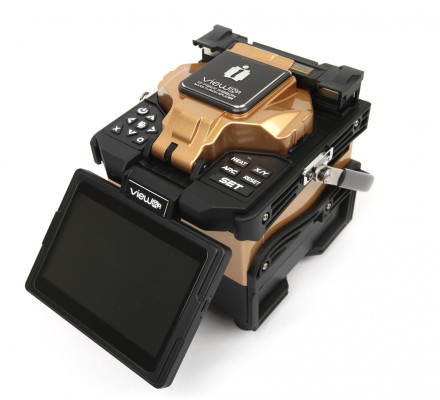

INNO View 12R+, оснащённый полностью моторизированной системой прижимов, является на сегодняшний день самым продвинутым решением на рынке оптических сварок-риббóнов. Аппарат сваривает ленты до 12 волокон и позволяет наблюдать их изображение, увеличенное до 250 раз. С помощью самой современной схемотехники на аппарате удалось достичь рекордных скоростей сварки и термоусадки, а ресурс автономной работы достигает 220 сварок с усадкой от одного заряда аккумулятора. В комплект аппарата входят универсальные съёмные фиксаторы (файберхолдеры), позволяющие варить одиночные волокна в покрытии 250 и 900 мкм.
Моторизованные прижимы аппарата позиционируют волокна в ленте таким образом, чтобы они безошибочно расположились в соответствующих им направляющих.
ПРЕИМУЩЕСТВА СВАРОЧНОГО АППАРАТА INNO INSTRUMENT VIEW 12R+
- Моторизованные прижимы для ровного укладывания волоконной ленты
- Превосходит конкурентов по увеличению изображения волокон и разрешению монитора
- Масштабирование изображения двойным касанием до экрана
- Один из самых быстродействующих аппаратов для сварки Ribbon
- Цветной активный экран с диагональю 5″
- Сверхъёмкая аккумуляторная батарея
- Универсальные съёмные фиксаторы волокон
- Износостойкие электроды с нанопокрытием
Характеристики
| Размеры без защитного бампера | Высота х Ширина х Глубина = 160 х 133 х 155 мм |
| Размеры с бампером | Высота х Ширина х Глубина = 167 х 143 х 163 мм |
| Вес | 1.98 кг (без аккумулятора) / 2.64 кг (с аккумулятором) |
| Форма канавок | Плоские, под волоконную ленту |
| Допустимое число волокон в ленте | 1, 2, 4, 6, 8, 10, 12 |
| Типы свариваемых волокон | SM (ITU-T G.652 & G.657) / MM (ITU-T G.651) / DS(ITU-T G.653) / NZDS (ITU-T G.655) |
| Фиксация волокон по наружному покрытию | Ленточное: 0.25 — 0.4 мм / Одиночное: 0.25 мм, 0.9 мм |
| Длина скола | от 10 до 13 мм |
| Допустимый диаметр волокон | 125 мкм |
| Сварка волокон | 100 программируемых режимов |
| Термоусадка гильз | 32 программируемых режима |
| Затухание в сварных стыках | SM: 0.05 дБ / MM: 0.02 дБ / DS: 0.08 дБ / NZDS: 0.08 дБ (ITU-T Standard) |
| Возвратные потери | >> 60 дБ |
| Подсветка | 3 белых LED |
| Продолжительность процесса сварки | Волоконная лента: 15 сек / Одиночное волокно: 9 сек |
| Оценка потерь сварного стыка | Автоматическая, во всех режимах |
| Допустимые размеры защитных гильз | Длина: 60 мм, 50 мм, 40 мм + микрогильзы. Диаметр: до 6 мм. |
| продолжительность одной термоусадки | 20 сек |
| Объем журнала сварок | Хранятся данные последних 2000 сварок |
| Тест на разрыв | 1.96 - 2.25 Н |
| Условия эксплуатации | Высота от 0 до 3660 м; влажность от 0 до 95% без конденсата; от -10° до +50°С, скорость ветра не более 15 м/с |
| Условия хранения | Влажность от 0 до 95% без конденсата; от -40° до +80°С |
| Монитор | 5.0″ цветной LCD тачскрин, с регулируемым углом наклона, инверсией изображения и защитой из закалённого стекла |
| Увеличение волокон | До 250х как при раздельном, так и при одновременном просмотре с камер: X, Y, XY, X/Y |
| Требуемый источник питания | Переменное напряжение: От 100 до 240 В, 50 - 60 Гц. Постоянное напряжение: От 9 до 14 В |
| Ёмкость и ресурс аккумулятора | 8700 мАч, 220 сварок с усадкой |
| Управление | Клавиатура / Тачскрин |
| Автоматическая калибровка дуги | Да, учитывающая температуру и атмосферное давление |
| Ресурс электродов | 1500 разрядов, допускается чистка и повторное использование |
| Интерфейсы | DIN / Micro HDMI |
Комплектация
- Сварочный аппарат View 12R+
- Аккумуляторная батарея LBT-20
- Термическая полоска TS-8
- Щетка для очистки V-GROOVE CB-01
- Высокоточная отборная система V7
- Кабель питания ACC-25
- Адаптер переменного тока JS-180300 оба для VIEW12R и для термического съемника (TS-8)
- Крышка обогревателя SOC HTS-SOC
- Руководство на CD
- Лоток охлаждения CG-22
- USB-кабель HDMI-15
- Электроды E-50 - 2 шт.
- DIN-кабель DIN-18
- Электродная шлифовальная машина EG-18
- Защитный рукав PS-12R-40
- Коробка NBX-35
- Фиксатор волокна - лента: FH-12L / FH12R; лента: FH-8L / FH8R; лента: FH-4L / FH4R 250 и 900 мкм Одиночный: FHUL / FH-UR (универсальный) - 12 шт.
- Держатель SOC: FH-SOC-R
- Руководство по эксплуатации
- Индивидуальная упаковка
