Описание и характеристики
Описание

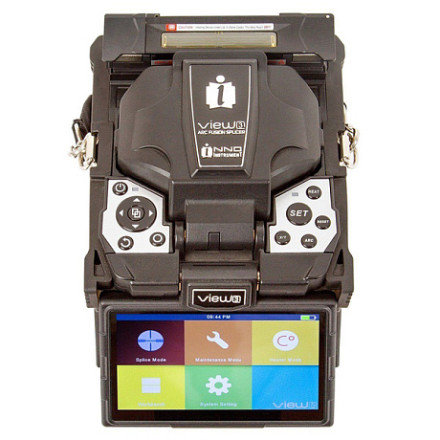

Сварочный аппарат INNO Instrument VIEW 3 — это сварочный аппарат для сварки одиночных оптических волокон класса fixed focus нового поколения "View". Аппарат юстирует волокна по двум взаимно перпендикулярным осям X и Y, а затем сталкивает по третьей оси Z. INNO View 3 оптимизирован не только для сетей связи общего пользования, но и для абонентских сетей FTTx и PON. Зажимы его кареток могут фиксировать наружное покрытие 250 мкм, 900 мкм, 2 мм, 3мм и плоский кабель 3х2 мм. Аппарат варит между собой патчкорды и защищает сварной стык гильзами FTTx и одноволоконными муфтами INNO I-Lock 160, что является незаменимой функцией при подключении абонентов. INNO View 3 укомплектован всем необходимым для оконцовки кабеля сварными коннекторами INNO SOC-SC.
ПРЕИМУЩЕСТВА СВАРОЧНОГО АППАРАТА INNO Instrument VIEW 3
- Управление сваркой через сенсорный экран (резервное – через клавиатуру)
- Прецизионный скалыватель V-7 с универсальным ложементом под 4 вида буфера и плоский дроп-кабель
- Сварка коннекторов INNO SOC-SC стандартным комплектом аппарата, без затрат на покупку опций
- 3 года заводской гарантии – в три раза дольше, чем у конкурентов
- Экран из закаленного стекла
- Электроды аппарата и лезвие скалывателя унифицированы с аналогичными расходниками Fujikura
- Зум легко регулируется до 520х двойным кликом в нужном месте 5” активного экрана
Характеристики
| Размеры |
|
| Вес |
|
| Форма канавок | V-образная, под одиночное волокно |
| Типы свариваемых волокон |
|
| Фиксация волокно по наружному покрытию |
|
| Длина скола |
|
| Допустимый диаметр волокна для закладывания в V-канавку | 80 - 150 мкм |
| Сварка волокон |
|
| Термоусадка гильз |
|
| Затухание в сварных стыках |
|
| Возвратные потери | >> 60 дБ |
| Подсветка | 3 белых LED |
| Продолжительность одной сварки |
|
| Оценка потерь сварного стыка | Автоматическая, во всех режимах |
| Допустимые размеры защитных гильз |
|
| Продолжительность одной термоусадки | 30 сек для гильзы типа FP-03 |
| Объем журнала сварок | Хранятся данные последних 2000 сварок |
| Тест на разрыв | 1.96 - 2.25 Н |
| Условия эксплуатации |
|
| Условия хранения |
|
| Монитор | 5.0″ цветной LCD тачскрин, с регулируемым углом наклона, инверсией изображения и защитой из закалённого стекла. |
| Увеличение волокон | До 520х как при раздельном, так и при одновременном просмотре с камер: X, Y, XY, X/Y. |
| Требуемый источник питания |
|
| Ёмкость и ресурс аккумулятора | 4200 мАч, 170 сварок с усадкой |
| Управление | Клавиатура / Тачскрин |
| Автоматическая калибровка дуги | Да, учитывающая температуру и атмосферное давление |
| Ресурс электродов | 3500 разрядов, допускается чистка и повторное использование |
| Интерфейсы |
|
Комплектация
- Сварочный аппарат INNO View 3
- VFH-40, съёмный магнитный зажим на каретку 0.25мм; 0.9мм; 2мм; 3мм; плоский кабель 3х2 мм. 2 шт
- Прецизионный скалыватель V-7
- Кабель для подключения внешнего блока питания/зарядки к сети 220 В с евровилкой и гнездовым разъёмом C5
- JS-180300 Блок питания/зарядки внешний Вход — штыревой разъём C6: AC 100-240 В; 50-60 Гц; Выход: DC 19 В; 3.42 А
- LBT-50, аккумулятор в слот Вход: DC 19 В Выход: DC 11.1 В; 4200 мАч
- Съёмный зажим печи стандартный
- Съёмный зажим печи для SOC
- FH-SOC, cъёмный зажим на каретку, для сварных коннекторов SC
- Оснастка для очистки нагара с электродов (гриндер) hl-10
- CG-22, лоток для охлаждения КДЗС
- E-50, запасные электроды
- Ручной ремень для переноски аппарата
- Протокол заводского тестирования
- NBX-35 Кейс транспортировочный, пылевлагозащитный
- Ремень наплечный
- Руководство по эксплуатации
- Индивидуальная упаковка
Технические характеристики
БрендINNO Instrument
Габариты152 × 147 × 175 мм
