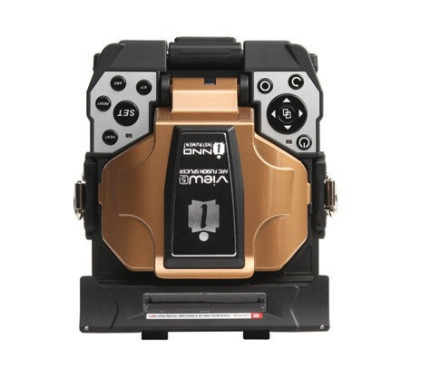

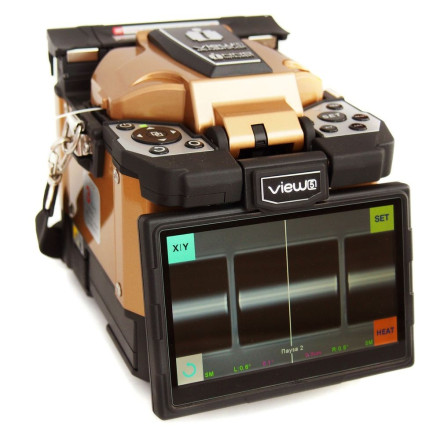

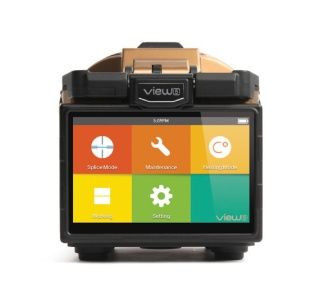

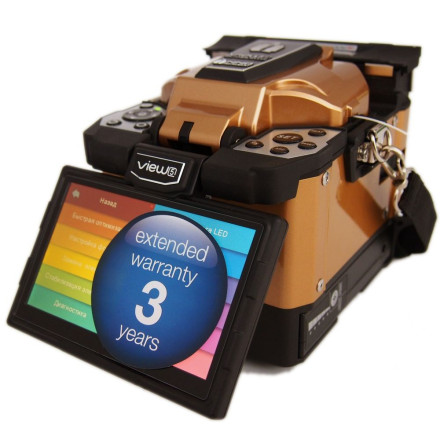

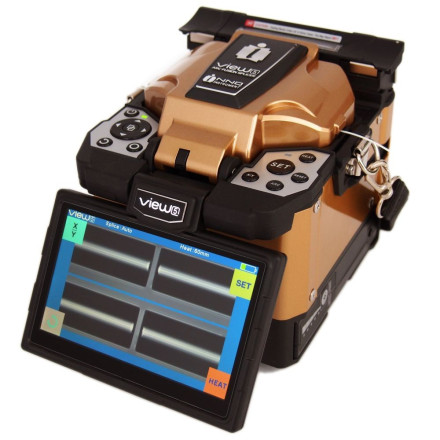

Сварочный аппарат INNO Instrument VIEW 5

Артикул: 6672

Бренд:INNO Instrument

Габариты:147 × 130 × 155 мм

Сварочный аппарат INNO Instrument VIEW 5 — это сварочный аппарат для сварки одиночных оптических волокон класса core alignment нового поколения «View».

Полное описание

Цена с НДС

По запросу

0 ₽

КупитьВ корзинеПерейти

Почта для заказа info@gecor.ru

Минимальная сумма заказа от 2000 рублей

Бесплатная доставка
от 100 000 рублей

Гарантия 12 месяцев

Сварочный аппарат INNO Instrument VIEW 5

По запросу

0 ₽

КупитьВ корзинеПерейти

Описание и характеристики

Технические характеристики

Файлы

Аналоги

Описание и характеристики

Описание

Основное отличие View5 от View3 заключается в наличии двух дополнительных моторов на микроскопах оптической системы, позволяющих фокусироваться на волокнах и получать их детальное изображение с хорошо видимой сердцевиной.

Характеристики

Размеры	Высота х Ширина х Глубина = 147 х 130 х 155 мм
Вес	2.21 кг (с аккумулятором) 1.85 кг (без аккумулятора)
Форма канавок	V-образная, под одиночное волокно
Типы свариваемых волокон	SM (ITU-T G.652 & G.657) MM (ITU-T G.651) DS(ITU-T G.653) NZDS (ITU-T G.655)
Фиксация волокно по наружному покрытию	0.25 мм 0.9 мм 2 мм 3.0 мм + плоский кабель сечением 3х2 мм
Длина скола	Диаметр: от 0.125 до 1 мм Длина скола: от 8 до 16 мм
Допустимый диаметр волокна для закладывания в V-канавку	80 - 150 мкм
Сварка волокон	Предустановленных программ: 27 Память: 128 программируемых режимов
Термоусадка гильз	Предустановленных программ: 7 Память: 32 программируемых режима
Затухание в сварных стыках	SM: 0.02 дБ MM: 0.01 дБ DS: 0.04 дБ NZDS: 0.04 дБ G.657: 0.02 дБ (ITU-T Standard)
Возвратные потери	>> 60 дБ
Подсветка	3 белых LED
Продолжительность одной сварки	7 сек в программе Quick 9 сек в программе SM
Оценка потерь сварного стыка	Автоматическая, во всех режимах
Допустимые размеры защитных гильз	Длина: 20 мм, 30 мм, 40 мм, 50мм, 60 мм Диаметр: до 6 мм
Продолжительность одной термоусадки	13 сек для гильзы типа FP-03
Объем журнала сварок	Хранятся данные последних 2000 сварок
Тест на разрыв	1.96 - 2.25 Н
Условия эксплуатации	Высота от 0 до 5000 м влажность от 0 до 95% без конденсата температура от -10°С до +50°С; скорость ветра не более 15 м/с (с-10 на 0 градусов)
Условия хранения	Влажность от 0 до 95% без конденсата от -40° до +80°С
Монитор	5.0″ цветной LCD тачскрин, с регулируемым углом наклона, инверсией изображения и защитой из закалённого стекла.
Увеличение волокон	До 520х как при раздельном, так и при одновременном просмотре с камер: X, Y, XY, X/Y.
Требуемый источник питания	Переменное напряжение: От 100 до 240 В, 50 - 60 Гц Постоянное напряжение: От 9 до 14 В
Ёмкость и ресурс аккумулятора	4200 мАч, 170-210 сварок с усадкой*
Управление	Клавиатура / Тачскрин
Автоматическая калибровка дуги	Да, учитывающая температуру и атмосферное давление
Ресурс электродов	3500 разрядов, допускается чистка и повторное использование
Интерфейсы	USB 2.0 Mini USB

Комплектация

Сварочный аппарат View 5
FH-40, съёмный магнитный зажим на каретку 0,25мм; 0,9мм; 2мм; 3мм; плоский кабель 3х2 мм 2шт
Прецизионный скалыватель V-7
Кабель для подключения внешнего блока питания/зарядки к сети 220 В с евровилкой и гнездовым разъёмом C5
JS-180300 блок питания/зарядки внешний
LBT-50, аккумулятор в слот
Съёмный зажим печи стандартный
Съёмный зажим печи для SOC
FH-SOC, cъёмный зажим на каретку, для сварных коннекторов SC
CG-22, лоток для охлаждения КДЗС
E-50, запасные электроды
Ручной ремень для переноски аппарата
NBX-35 Кейс транспортировочный
CJ-11, кабель питания от прикуривателя
Ремень наплечный
Оснастка для очистки нагара с электродов (гриндер)
Кабель USB-mini
Руководство по эксплуатации
Индивидуальная упаковка
