Описание и характеристики
Описание

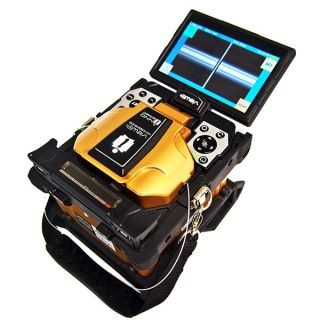

ПРЕИМУЩЕСТВА СВАРОЧНОГО АППАРАТА INNO Instrument VIEW 6s
- Уникальный узел сведения, выполненный в японской традиции Fujikura FSM-60S, который обеспечивает надёжность, долговечность и, вкупе с бампером, устойчивость к ударам и падениям с небольшой высоты
- Inno View 6s — аппарат с автоматическим выравниванием волокон по сердцевине. Шесть моторов обеспечивают подачу, выравнивание и фокусировку волокон с чётким подробным изображением их сердцевин и облегчённым визуальным контролем качества сварки. Предусмотрено зуммирование изображения
- Система обработки изображения за 3 секунды определяет тип волокна и автоматически подбирает оптимальную программу сварки. Распознаются типы волокон: SM, MM, NZ и волокна, малочувствительные к изгибам, удовлетворяющие стандарту G.657

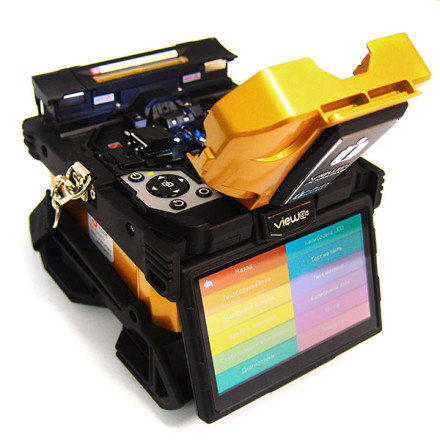

- Два полноценных средства управления: клавиатура и тачскрин. Тачскрин полностью дублирует функции клавиатуры (кроме включения питания)
- View 6s является одним из самых быстрых устройств среди классических шестимоторных аппаратов с выравниванием волокон по сердцевине. Сварка волокон с автоматическим определением их типа и автоподбором программы занимает всего 13 секунд. Быстрая сварка в облегчённом режиме займёт от 8 до 10 секунд в зависимости от программы
- Печь в режиме с предварительным нагревом усаживает 60-миллиметровую гильзу за 15 секунд
- Ресурс электродов, используемый для напоминания о их состоянии, устанавливается самим владельцем в диапазоне от 1 до 10000 разрядов (по умолчанию 5500). После процедуры замены электродов счётчик дуг сбрасывается в ноль
- Для замены электродов не требуется QR-кода, пароля или учётной записи
- Функция замены может быть активирована в любой момент по желанию владельца и протекать с заменой электродов на новые, либо с чисткой и повторной установкой старых, или без замены вообще
- Электроды E-50, унифицированные с Fujikura ELCT2-20A, и лезвие скалывателя Inno B-20, унифицированное с Fujikura CB-16, означают возможность установки как оригинальных, так и любых иных подходящих электродов и лезвий (реплик)
- Владельцу открыта возможность самостоятельного выполнения планового технического обслуживания с настройкой позиции всех моторов и сохранением результатов в памяти устройства
- Возможен заказ опциональных съёмных фиксаторов для отдельных видов наружного покрытия 0,25 мм; 0,9 мм; 2 мм; 3 мм; плоского кабеля 3х2 мм; скользящего покрытия 0,9 мм (Loose Buffer)
- Универсальные зажимы VFH-40S, фиксирующие волокна по наружному покрытию 0,25 мм; 0,9 мм (плотный буфер); 2 мм; 3 мм и 3х2 мм (дроп-кабель), вкупе с узкими V-канавками позволяют скалывать волокна на 5 мм и защищать стык гильзами 20-миллиметровой длины
- Обновление внутреннего ПО выполняется без доступа в интернет. Специальные программы, драйвера и интерфейсные кабели для обновления не требуются.
- Хранение данных имеет ряд настроек. Помимо текстовой информации могут сохраняться и скриншоты сварного стыка в двух проекциях. Единовременно на любой подходящий внешний носитель может копироваться до 10000 результатов сварки. Паролей или специального программного обеспечения для пересылки не требуется. Результаты заранее отформатированы
- В стандартный комплект аппарата входит оснастка для сварных коннекторов Inno SOC-SC
- В списке программ имеется режим Quick для быстрой сварки в неоптимальных условиях, а также три отдельные программы для сварки фиксированных аттенюаторов на волокнах SM, MM и NZ. Величина преднамеренно внесённого затухания настраивается от 0,1 до 20 дБ с шагом 0,1 дБ
Характеристики
Размеры устройства |
Высота х Ширина х Глубина = 150 х 150 х 178 мм |
Размеры чемодана |
Высота х Ширина х Глубина = 250 х 510 х 300 мм |
Масса устройства |
2.50 кг (с аккумулятором) / 2.20 кг (без аккумулятора) |
Масса чемодана с полным комплектом внутри |
7.20 кг |
Форма канавок |
V-образная, под одиночное волокно |
Автоматическое определение типов волокон |
Да, в программе Auto автоматически распознаются волокна: MM; G.652; NZ; G.657 |
Типы свариваемых волокон |
SM (ITU-T G.652 & G.657) / MM (ITU-T G.651) / DS(ITU-T G.653) / NZDS (ITU-T G.655); BIF (Bend Insensitive Fiber) |
Дополнительные оптимизированные программы |
MM 62,5; MM 50 Программы для сварки аттенюатора (стыка с предварительно заданным затуханием) Да, для трёх типов волокон: |
Наличие режима Quick для сварки в экстремальных условиях |
Режим Quick был создан в качестве альтернативы ручному режиму для быстрой сварки в неоптимальных условиях, например, при подключении абонентов. |
Фиксация волокон по наружному покрытию |
0,25 мм; 0,9 мм; 2 мм; 3,0 мм; плоский кабель сечением 3х2 мм; Длина скола 5 мм для покрытия диаметром 0,250 мм |
Допустимый диаметр волокна для закладывания в V-канавку |
80 - 150 мкм Количество программ для сварки волокон 128 программируемых режимов |
Количество программ для термоусадки гильз |
32 программируемых режима |
Типичная величина затухания в сварных стыках |
SM: 0,02 дБ / MM: 0,01 дБ / DS: 0,04 дБ / NZDS: 0,04 дБ / G.657: 0,02 дБ |
Возвратные потери от стыка |
лучше -60 дБ |
Подсветка канавок |
Три LED белого цвета |
Продолжительность одной сварки (от закрытия крышки до появления оценки потерь на дисплее) |
13 с в программе Auto |
Оценка потерь сварного стыка |
Автоматическая, во всех режимах |
Допустимые размеры защитных гильз |
Длина: 20 мм; 30 мм; 40 мм; 50 мм; 60 мм; 33 мм (для сварных коннекторов). |
Продолжительность одной термоусадки (для стандартной гильзы 60 мм, 45мм) |
13с и 9с соответственно |
Объём журнала сварок |
15000 записей, включающих дату, наименование и параметры режима, оценку потерь и изображение каждого стыка в двух проекциях. Записи заносятся в журнал циклически. Предусмотрена очистка и копирование журнала через порт USB-A. |
Тест на разрыв (усилие) |
1,96 – 2,25 Н |
Условия эксплуатации |
Высота от 0 до 5000 м над уровнем моря; влажность от 0 до 95% без конденсата; температура от -10°С до +50°С; скорость ветра не более 15 м/с (с-10 на 0 градусов) |
Условия хранения |
При температуре от -40°C до +80°С и влажности от 0 до 95% без конденсата. |
Монитор |
С цветным дисплеем LCD 5,0″, изменяемым углом наклона и инверсией изображения. |
Увеличение волокон |
160х или 320x в зависимости от режима просмотра, зуммирование до 440х Требуемый источник питания Литий-ионный аккумулятор LBT-50 типа slot-in; 11,1 В. Ёмкость и ресурс аккумулятора Модель LBT-50, 4200 мАч, 170-210 сварок с усадкой* |
Управление |
Клавиатура или тачскрин. Все функции, кроме включения аппарата, дублируются. |
Автоматическая калибровка дуги |
Да, автоматически корректирует параметры при каждой сварке, с учётом температуры и атмосферного давления |
Ручная калибровка дуги |
Да, с помощью теста «Калибровка дуги» в меню «Техобслуживание». |
Ресурс электродов |
Рекомендованный 5500 разрядов. Максимальный 10000. |
Интерфейсы |
USB-А; USB-mini |

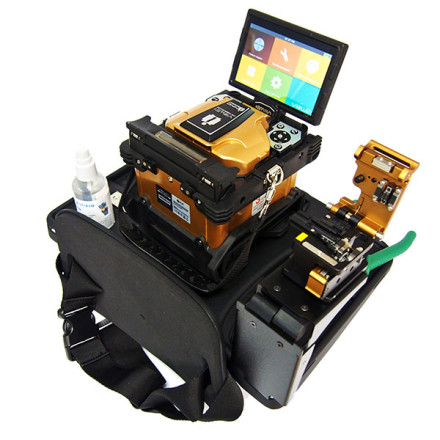

Комплектация
- Автоматический сварочный аппарат INNO Instrument VIEW 6s
- Прецизионный скалыватель INNO V7
- Литий-ионная аккумуляторная батарея LBT-50 4200 мАч
- Сетевой адаптер ADP-65JH BBFC
- Вход: 220 В
- Выход: DC 19 В; 3,42 А
- Разъём: гнездовой, 5.5 х 2.5 мм (внешний и внутренний диаметры)
- Кабель для подключения сетевого адаптера к сети 220 В ACC-25
- Кабель питания от прикуривателя автомобиля CJ-11
- Универсальные съёмные зажимы VFH-40S для фиксации волокна по наружному покрытию 0,25 мм; 0,9 мм; 2 мм; 3 мм и плоского кабеля 3х2 мм
- Универсальный съёмный зажим печи для фиксирования кабеля
- Съёмный зажим для сварных коннекторов FH-SOC-3.0
- Лоток для охлаждения гильз CG-22
- Зажим печи для сварных коннекторов HT-SOC
- Оснастка для полировки электродов EG-18
- Кабель USB-5P Type-A — Mini-B
- Запасные электроды E-50, унифицированные с ELCT2-20A
- Ручной ремешок для переноски аппарата
- Наплечный ремень для транспортировочного кейса
- Руководство по эксплуатации
- Индивидуальная упаковка
