Описание и характеристики
Описание

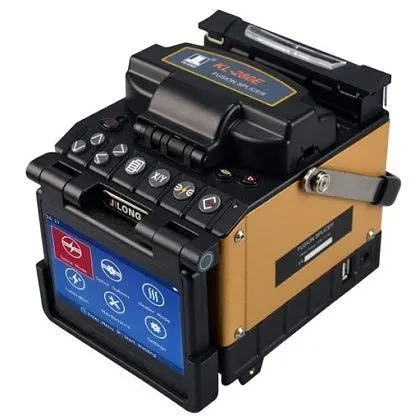

Сварочный аппарат Jilong KL-280E KIT юстирует волокна по трём осям: XYZ. В данной модели есть печь в современном корпусе с автостартом, адаптированная под сварные коннекторы. Зажимы кареток полностью универсальны и рассчитаны на все виды покрытия до 3 мм., включая свободносидящий буфер 900 мкм (опционально).
Гарантированный ресурс автономной работы не менее 200 сварок с термоусадкой при любых условиях. Имеется собственная операционная система, а с ней возможность подключения флешки и сохранения изображений. В аппарате используется беззеркальная оптическая система и элементная база нового поколения.
ПРЕИМУЩЕСТВА СВАРОЧНОГО АППАРАТА Jilong KL-280E KIT
- Возможность варить волокна в покрытии до 3 мм включительно, в том числе патчкорды и дроп-кабель (PON READY)
- Возможность варить пигтейлы в свободно сидящем покрытии Loose Buffer (встречаются в оптических разветвителях) (опционально)
- Сварка волокна за 9 секунд и термоусадка за 38 секунд
- Термоусадочная печь рассчитана на гильзы до 60 мм длиной
- Есть механизм юстировки для устранения осевых смещений волокон
- KL-280E не относится к типу Fixed V-groove
- Штатные зажимы одинаково хорошо фиксируют волокно из кабеля и пигтейлы
- При сварке волокно-волокно (магистральный кабель) и волокно-пигтейл (разварка кабеля в оптический кросс) можно использовать гильзы КДЗС 40 мм или 60 мм
- У аппарата 2 микроскопа: X и Y
- Аппарат легко укладывается в допуск < 0.05 дБ на стык. Среднее затухание на стык менее 0.020 дБ. Этого более чем достаточно для работы на магистральных сетях
- Аппарат питается либо автономно от аккумулятора, либо от сети через блок питания/зарядки
Характеристики
Размеры |
Высота х Ширина х Глубина = 136 х 134 х 153 мм |
Вес |
1. 80 кг (с аккумулятором) / 1.50 кг (без аккумулятора) |
Вес комплекта в кейсе |
5.50 кг |
Форма канавок |
V-образная, под одиночное волокно |
Типы свариваемых волокон |
SM (ITU-T G.652 & G.657) / MM (ITU-T G.651) / DS(ITU-T G.653) / NZDS (ITU-T G.655) |
Фиксация волокон по наружному покрытию |
0.25 мм, 0.9 мм, 2 мм, 3.0 мм, плоский кабель сечением 3х2 мм и loose buffer 0.9 мм (опционально) |
Длина скола |
6 мм для 0.250 мм покрытия 10 мм для 0.900 мм покрытия 16 мм для 2 мм, 3 мм покрытия и дроп-кабеля 3х2 мм |
Допустимый диаметр волокна для закладывания в V-канавку |
80 - 150 мкм |
Сварка волокон |
Память: 100 программируемых режимов Предустановленных программ: 12 Содержимое библиотеки: 53 |
Термоусадка гильз |
Память: 40 программируемых режимов Предустановленных программ: 9 Содержимое библиотеки: 11 |
Затухание в сварных стыках |
SM: 0.02 дБ / MM: 0.01 дБ / DS: 0.04 дБ / NZDS: 0.04 дБ |
Возвратные потери |
>> 60 дБ |
Подсветка |
1 белый LED |
Продолжительность одной сварки |
9 сек в программе Auto SM |
Оценка потерь сварного стыка |
Автоматическая, во всех режимах |
Допустимые размеры защитных гильз |
Длина: от 20 до 60 мм. |
Продолжительность одной термоусадки |
38 сек для гильзы 60 мм 33 сек для гильзы 40 мм |
Объём журнала сварок |
Хранятся данные последних 10 000 сварок |
Тест на разрыв |
2 Н |
Условия эксплуатации |
Высота от 0 до 5000 м; влажность от 0 до 95% без конденсата; от -10° до +50°С, скорость ветра не более 15 м/с |
Условия хранения |
Влажность от 0 до 95% без конденсата; от -40° до +60°С |
Монитор |
4.3″ цветной LCD с регулируемым углом наклона. |
Увеличение волокон |
310х или 150x в зависимости от режима просмотра |
Требуемый источник питания |
Внешний адаптер питания Вход: 220В; Выход: DC 13.5 В; 4.8 А Разъём: гнездовой, 5.5 х 2.5 мм Литий-ионный аккумулятор 10.8 В |
Ёмкость и ресурс аккумулятора |
5200 мАч, 200 сварок с усадкой |
Управление |
Клавиатура |
Автоматическая калибровка дуги |
Да, учитывающая температуру и атмосферное давление |
Ресурс электродов |
>3000 разрядов |
Интерфейсы |
USB Тип А |
Комплектация
- Сварочный аппарат Jilong KL-280E
- Прецизионный скалыватель KL-21F в кейсе
- Кабель для подключения внешнего блока питания
- GM85-135480-F Блок питания/зарядки внешний
- HYLB-1839С Аккумулятор литий-ионный
- FT-2 Стриппер для волокна в лаковом покрытии 250 мкм
- Jilong электроды для сварочного аппарата
- Кейс транспортировочный
- Ремень наплечный
- Руководство по эксплуатации
- Индивидуальная упаковка
