Описание и характеристики
Описание

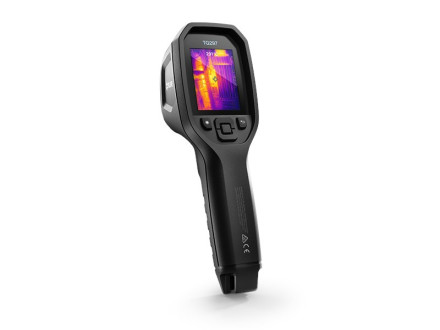

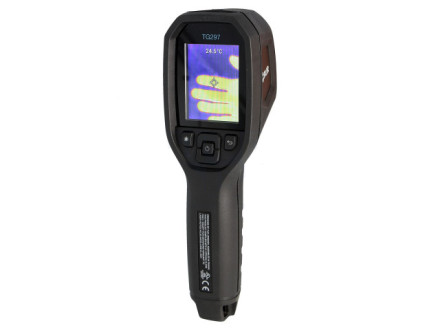

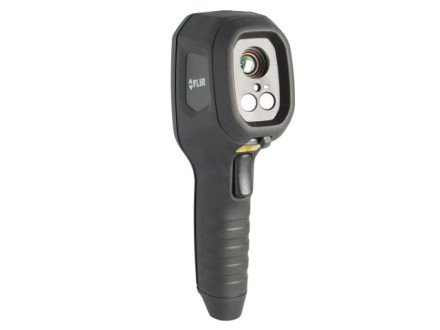

Тепловизор Flir TG297 - это единственный в своём роде промышленный диагностический инструмент который сочетает высокую точность температурных измерений со способностью измерять температуру объектов вплоть до 1030°C. Запатентованная технология мультиспектрального динамического наложения FLIR MSX значительно увеличивает чистоту и информативность снимков за счёт добавления визуальных деталей на тепловое изображение в реальном времени, таким образом позволяя с максимальной точностью идентифицировать местоположение проблемы. TG297 идеален для промышленного применения при исследовании таких высокотемпературных объектов как стекловаренные и доменные печи, кузнецы, и при этом позволяет с высочайшей точностью осуществлять измерения и диагностику рабочего оборудования и агрегатов для эффективного и своевременного выявления проблем, мониторинга процессов.
Характеристики
| Параметр | Значение |
| Изображение и оптические данные | |
| ИК разрешение | 160 × 120 пикселей |
| Цифровое улучшение изображения | Да |
| Тепловая чувствительность / NETD | <70 мк |
| Поле зрения (FOV) | 57° × 44° |
| Минимальное расстояние фокусировки | 0,3 м (0,98 футов) |
| Соотношение расстояния и пятна | 30:1 |
| Частота изображения | 8,7 Гц |
| Фокус | Фиксированный |
| Матрица фокальной плоскости / спектральный диапазон | Неохлаждаемый микроболометр / 7,5–14 мкм |
| Шаг детектора | 12 мкм |
| Отображение изображения | |
| Разрешение экрана | 320 × 240 пикселей |
| Размер экрана | 2,4-дюймовый портрет |
| Цветовая палитра | Iron, Rainbow, White hot, Black hot, Arctic, Lava |
| Настройка изображения | Автоматическая |
| Режимы изображения | MSX (мультиспектральная динамическая визуализация) Визуальный с измерением температуры |
| Галерея | Да |
| Измерение и анализ | |
| Диапазон температуры объекта | От -25 °С до +1030 °С ( -13 °F до +1886 °F) |
| Точность измерения | От -25 °C до +50 °C (от -13 °F до +122°F): до ± 3 °C (± 7 °F); От +50 °C до +100 °C (от +122 °F до +212 °F): ± 1,5 °C (± 3 °F) или ± 1,5%, в зависимости от того, что больше; От +100 °C до +500 °C (от +212 °F до +932 °F): ± 2,5 °C (± 6 °F) или ± 2,5% в зависимости от того, что больше; От +500 °C до +1030 °C (от +932 °F до +1886 °F): ± 3 °C (± 7 °F) или ± 3%, в зависимости от того, что больше |
| ИК температурное разрешение | 0,1 °C (0,2 °F) |
| Повторяемость чтения | ± 1% от показания или ± 1 °C (2 °F), зависит от того, что больше |
| Время отклика | 150 мс |
| ИК-термометр измерения | Непрерывное сканирование |
| Минимальное расстояние измерения | 0,26 м (0,85 фута) |
| Экспонометр | Центральное пятно вкл / выкл |
| Настройка и сервисные функции | |
| Команды настроек | Локальная адаптация единиц измерения, язык, дата и формат времени Яркость экрана (высокая, средняя, низкая) Галерея, удаление изображений |
| Коррекция коэффициента излучения | 4 предустановленных уровня с пользовательской настройкой 0,1–0,99 |
| Хранение изображений и цифровая камера | |
| Память для хранения изображений | 50000 изображений |
| Формат файла изображения | JPEG с точечными временными данными |
| Разрешение цифровой камеры | 2 МП (1600 × 1200 пикселей) |
| Поле зрения | 71° × 56°, адаптируется к ИК-объективу |
| Фонарик и лазерная указка | |
| Световой поток (люмен) | 100, вкл / выкл |
| Лазер 1 класса | Центрирует спот и очерчивает круговую область измерения для указания размера |
| Интерфейсы передачи данных | |
| Bluetooth | BLE |
| USB | USB Type-C: передача данных / питание |
| Дополнительные данные | |
| Тип батареи | Перезаряжаемый литий-ионный аккумулятор 3,7 В |
| Время работы аккумулятора | 5 часов сканирования |
| Время зарядки | От 4 часов до 90% |
| Управление энергопотреблением | Регулируемый: выкл, 5 минут, 15 минут, 30 минут |
| Шок / Вибрация | 25 g (IEC 60068-2-27) / 2 g (IEC 60068-2-6) |
| Дроп тест | Падение с высоты 2 метра |
| Размер (Д × Ш × В) | 0,394 кг |
| Вес | 210 × 64 × 81 мм |
Комплектация
- Тепловизор Flir TG297
- Ремешок на запястье

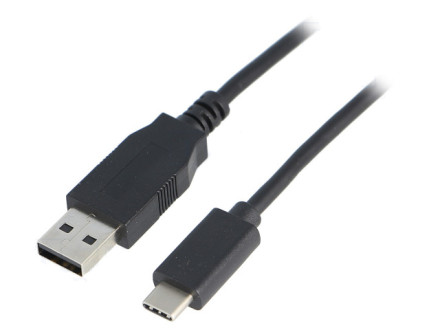

- Кабель USB A к USB C
- Чехол
- Руководство по эксплуатации
- Индивидуальная упаковка
