Описание и характеристики
Описание
Термометрический дефектоскоп Стройприбор ТДБС-МГ4 предназначен для измерений температуры бетона в свае бесконтактным методом через предварительно установленные трубы доступа.
Область применения – выявление дефектов в буронабивных сваях (нарушения сплошности, включения шламового материала, бетона пониженной прочности, уменьшения толщины защитного слоя бетона и т.д.).
Контроль температурного режима вечномерзлых грунтов основания фундамента через установленные в соответствии с СП 32-101-95 термометрические трубки (исполнение II).
Принцип действия термометрического дефектоскопа Стройприбор ТДБС-МГ4 заключается в измерении температуры бетона в процессе затвердевания с помощью термометрического зонда. Зонд оснащается четырьмя ортогональными температурными бесконтактными датчиками с углом обзора не более 90°, расположенными в плоскости перпендикулярной оси трубы. Зонд погружается в трубу доступа сваи с помощью кабеля, глубина погружения зонда до 48 м. Кабель, на котором установлен термометрический зонд, перекинут через ведущий блок, который связан с угловым датчиком перемещения (энкодером). Угловое перемещение ведущего блока пересчитывается в линейное перемещение при помощи счетного устройства расположенного в электронном блоке.
Использование безынерционных пирометрического датчика температуры позволяет проводить измерения со скоростью до десяти измерений в секунду. Измерения могут проводиться как в ручном, так и в автоматическом режиме. В автоматическом режиме в архив прибора заносятся измеренные значение температуры при перемещении зонда на заданный оператором шаг. Минимальный шаг 0,05 м.
При использовании термометрического дефектоскопа Стройприбор ТДБС-МГ4 для контроля температуры вечномерзлых грунтов в соответствии с рекомендациями по наблюдению за состоянием грунтов оснований и фундаментов зданий и сооружений, возводимых на вечномерзлых грунтах, значительно повышается производительность и оперативность измерений.

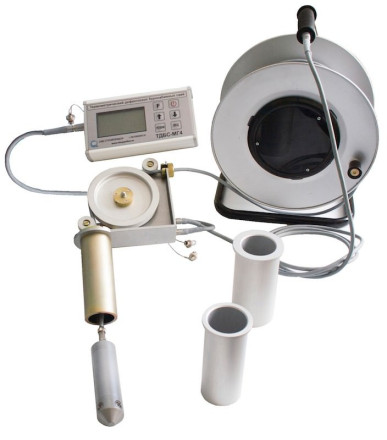

Конструктивно термометрический дефектоскоп Стройприбор ТДБС-МГ4 состоит из электронного блока, блока с датчиком положения, термометрического зонда, и катушки с кабелем.
Характеристики
| Наименование характеристик | ТДБС-МГ4 |
| Диапазон измерения температуры (исполнение I) , °C | от 5 до 80 |
| − для измерения температуры вечномерзлых грунтов (исполнение II) , °С | от -30 до 80 |
| Погрешность измерения температуры, °С | ±1 |
| Дискретность индикации температуры, °С | 0.1 |
| Диапазон измерения перемещения, м | от 0 до 48 |
| Пределы допускаемой абсолютной погрешности измерения перемещения, м | ±0.1 |
| Напряжение питания, В (2 элемента типа АА (LR6, FR6)) | 3(+0.5/-1) |
| Габаритные размеры термометрического зонда, мм | Ø 36 х 150 |
| Объем архивируемой информации | 16 серий по 300 результатов измерений |
| Масса прибор, кг, не более | 8.5 |

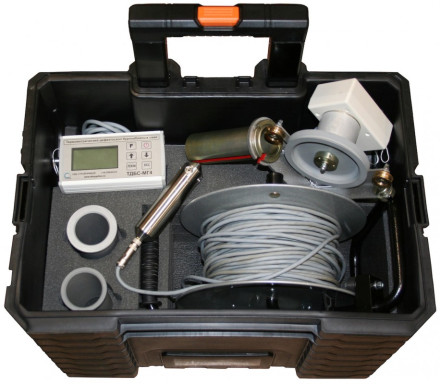

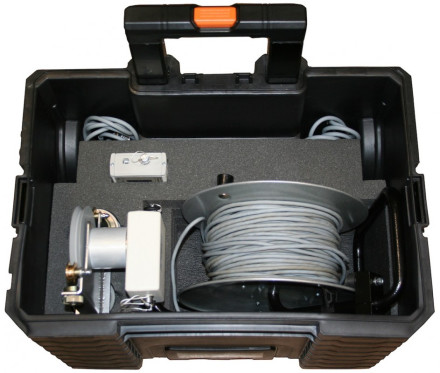

Комплектация
- Термометрический дефектоскоп Стройприбор ТДБС-МГ4
- Электронный блок
- Термометрический зонд
- Катушка с кабелем
- Блок с датчиком положения
- Соединительный кабель (2 шт.)
- Два инвентарных вкладыша для доступа к трубам диаметром 63 и 73 мм
- Кабель USB
- Программное обеспечение
- Индивидуальная упаковка
