Описание и характеристики
Описание
Тестер батарей GBM-73300 позволяет измерять внутреннее сопротивление (Rвн) и постоянное напряжение различных источников питания. Этот тестер поддерживает все типы химических источников тока: батарей и элементов питания, аккумуляторных батарей, систем резервного питания постоянного напряжения с целью анализа их состояния и оценки уровня заряженности.
ПРЕИМУЩЕСТВА ТЕСТЕРА БАТАРЕЙ GW INSTEK GBM-73300
- 4-х проводная схема измерений
- Автоматический и ручной выбор предела, установка «0»
- Одновременное отображение 2-х параметров: внутреннего сопротивления и постоянного напряжения (R + V)
- Режим сравнения (допусковый контроль) с заданием пределов компарирования с визуальной и звуковой индикацией
- Функция статистической обработки (Mx+B) на длительном интервале, построение графиков (кривых распределения), режим записи и хранения результатов (до 10.000 отсчетов)
- Отображение статистики в виде таблиц, просмотр нормального распределения напряжения Rвн
- Развернутое меню запуска измерений: внутр., ручной, внешний/ext и ДУ/remote
- Детектор плохого контакта «OPEN & WIRE» в цепи измерений при использовании щупов (Разомкнут/ Замкнут)
- Цветной графический дисплей (диагональ 9 см)
- Удержание показаний, усреднение, вывод данных на печать, встроенный календарь (таймер)

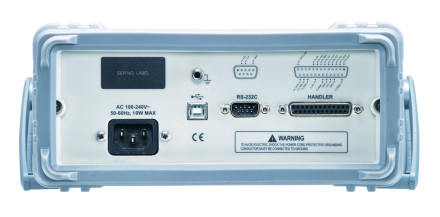

- Интерфейсы: RS-232C/ USB, слот HANDLER (сортировщик)
- Гнездо для USB-flash на передней панели (запись/ вызов данных)
Характеристики
| Внутреннее сопротивление (R) | ||
| Предел измерения (№№ 0-6) | 3 мОм/30 мОм/300 мОм/3 Ом/30 Ом/300 Ом/3000 Ом | |
| Дискретность измерения | 0,1 мкОм/1 мкОм/10 мкОм/0,1 мОм/1 мОм/10 мОм/0,1 Ом | |
| Выбор предела измерения | Ручной, Автоматический, Номинальный, уст. «0»-показаний (Cal Zero) | |
| Погрешность измерения (базовая) | ± (0,5% …1,0%) в зависимости от верхнего предела | |
| Тестовый сигнал | Частота 1 кГц ± 0,5 Гц, использованный ток 10 мкА (3 кОм) …100 мА (3 мОм) | |
| Погрешность установки | ≤ 10% | |
| Схема измерения | 4-х проводная | |
| Скорость измерения | Slow 3 изм/с Med 14 изм/с Fast 25 изм/с Ex. Fast 65 изм/с |
|
| Входящее сопротивление | ~ 1 МОм | |
| Температурный коэффициент (Tc) | ± (0,05% ± 1е.м.р.)/ С (пред. №0), ± (0,05% ± 0,5 е.м.р.)/ С (пред. №1-6). | |
| Постоянное напряжение (V) | ||
| Диапазон Uвх | 0 (DC)…±300 В | |
| Пределы измерения | ±8 В/±80 В/±300 В (№№ 0-2) | |
| Дискретность измерения | 10 мкВ/ 0,1 мВ/ 1 мВ | |
| Погрешность измерения | ± (0,01% … 0,1%) в зав. от верхнего предела | |
| Температурный коэффициент (Tc) | ± (0,001% ± 0,3 е.м.р.)/С | |
| Максимальный рейтинг входа | 330В (ток 1 А) | |
| Допусковый контроль (Компаратор) GO/NOGO | ||
| Предельное значение | Верхнее/нижнее (HI/LO) устанавливается дискретно (абс. зн./%) | |
| Органы управления | Настройка клавишами лицевой панели | |
| Графическая индикация результата | HI (> предела)/IN (в допуске)/LO (< предела) | |
| Звуковая индикация результата | включение/выключение зуммера | |
| Дополнительные функции | ||
| Удержание показаний | Фиксация и удержание результата измерения | |
| Измерения (V/R) | Индицируемое значение = изм. значение – опорное значение | |
| Усреднение | 2…256 | |
| Задержка запуска измерения | 0-10 с (разрешение 1 мс) | |
| Статистика (Mx+B) | Максимальное, минимальное, ср. арифметическое, ср.кв. отклонение (СКО/st.dev), выборочная дисперсия, индекс воспроизводимости/Cp, скоррект. индекс воспроизводимости/CpK (по 10.000 результатов) | |
| Память (запись / вызов) | 10.000 значений (встроенный цифровой регистратор/Logger) | |
| Детектирование контактов | Разомкнуто/Замкнуто (OPEN & WIRE) – в изм. цепи | |
| Дисплей | ||
| Тип индикатора | Графическая цветная матрица TFT (диагональ 9 см, 320х240 точек) | |
| Формат индикации (U/I) | 6 разрядов/5 разрядов | |
| Общие данные | ||
| Напряжение питания | ~110 -240 В (автовыбор) 10%, 50/60 Гц, потребл. P=10 Вт | |
| Интерфейс | RS-232C, USB (2), Handler | |
| Сортировщик (R/ V) | больше/в допуске/меньше (HI/IN/LO) | |
| Звуковой сигнализатор | Выкл/Годен/Негоден (Off/Pass/Fail) | |
| Условия эксплуатации | 0 С … 40 С, относительная влажность < 80% | |
| Условия хранения | -10 С … +70 С, относительная влажность < 80% | |
| Габаритные размеры | 264 х 107 х 350 мм (ШхВхГ) | |
| Масса | 2,8 кг | |
Комплектация
- Тестер батарей GBM-73300
- Инструкция по безопасности
- Шнур питания
- Провод измерительный GBM-01
- Руководство по эксплуатации
- Индивидуальная упаковка
