Описание и характеристики
Описание

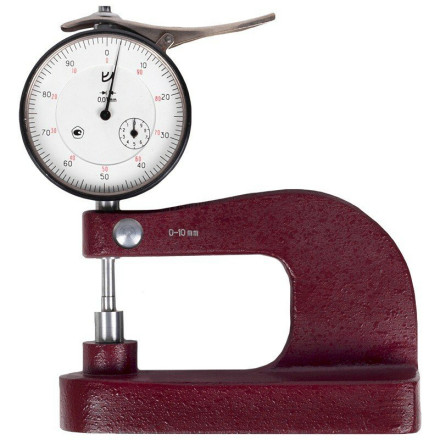

Толщиномер КировИнструмент ТН настольный индикаторные с ценой деления 0,01 и 0,1 мм. Предназначены для измерения толщины листовых материалов.
Модификации толщиномеров:
- ТН-10, ТН-25 - настольные толщиномеры с нормированным измерительным усилием

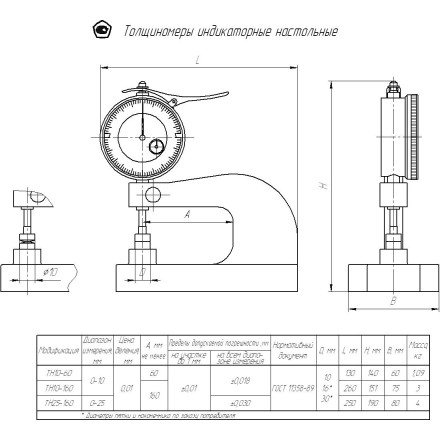

Толщиномер представляет собой скобу, в которой сверху расположено отсчетное устройство с измерительным наконечником , а снизу запрессована пятка. Настольные толщиномеры имеют поверхность для установки на плоскости. У толщиномера с нормированным измерительным усилием для установки измерительного стержня отсчетного устройства в рабочее положение имеется арретир (отводка).
У толщиномера без нормированного измерительного усилия измерительный стержень возвращается в исходное положение возвратной пружиной.
Диаметр измерительных поверхностей пятки и наконечника 10 мм. По заказу потребителя толщиномеры могут быть изготовлены с измерительной поверхностью диаметром 16 и 30 мм.
Пример условного обозначения настольного толщиномера с диапазоном измерения от 0 до 10 мм, с вылетом 60 мм, с нормированным измерительным усилием - Толщиномер ТН 10-60 ГОСТ 11358-89.
Характеристики
| Модификация | Диапазон измерения, мм | Цена деления, мм | A, мм не менее | Пределы допускаемой погрешности, мм | Нормативный документ | D, мм | L, мм | H, мм | B, мм | Масса, кг | |
| На участке до 1 мм | На всем диапазоне измерения, мм | ||||||||||
| ТН 10-60 | 0-10 | 0,01 | 60 | ±0,01 | ±0,018 | ГОСТ 11358-89 | 10* 16* 30* |
130 | 140 | 60 | 1,09 |
Комплектация
- Толщиномер КировИнструмент ТН настольный
- Паспорт
- Индивидуальная упаковка
