Описание и характеристики
Описание

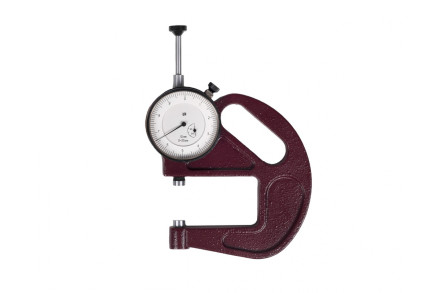

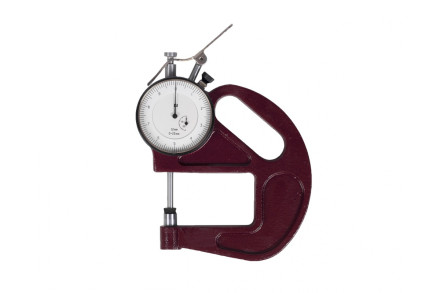

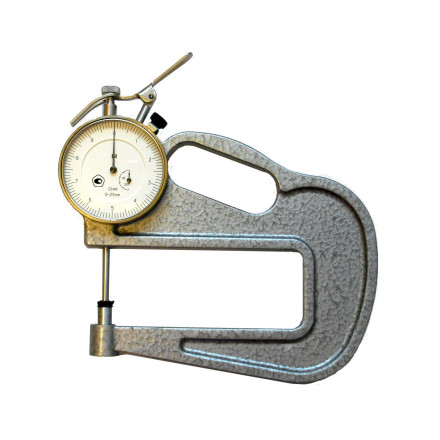

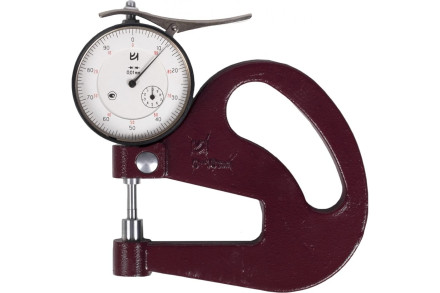

Толщиномер КировИнструмент ТР ручной индикаторный с ценой деления 0,01 и 0,1 мм. Предназначены для измерения толщины листовых материалов.
Модификации толщиномеров:
- ТР-10, ТР-25 - ручные толщиномеры с нормированным измерительным усилием
- ТР-25Б, ТР-50Б - ручные толщиномеры без нормированного измерительного усилия
Толщиномер представляет собой скобу, в которой сверху расположено отсчетное устройство с измерительным наконечником , а снизу запрессована пятка. Настольные толщиномеры имеют поверхность для установки на плоскости. У толщиномера с нормированным измерительным усилием для установки измерительного стержня отсчетного устройства в рабочее положение имеется арретир (отводка).
У толщиномера без нормированного измерительного усилия измерительный стержень возвращается в исходное положение возвратной пружиной. Диаметр измерительных поверхностей пятки и наконечника 10 мм. По заказу потребителя толщиномеры могут быть изготовлены с измерительной поверхностью диаметром 16 и 30 мм.
Пример условного обозначения настольного толщиномера с диапазоном измерения от 0 до 10 мм, с вылетом 60 мм, с нормированным измерительным усилием - Толщиномер ТН 10-60 ГОСТ 11358-89.
Характеристики

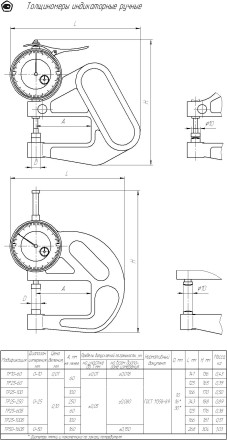

| Модификация | Диапазон измерения, мм | Цена деления, мм | A, мм не менее | Пределы допускаемой погрешности, мм | Нормативный документ | D, мм | L, мм | H, мм | Масса, кг | |
| На участке до 1 мм | На всем диапазоне измерения, мм | |||||||||
| ТР 10-60 | 0-10 | 0,01 | 60 | ±0,01 | ±0,018 | ГОСТ 11358-89 | 10, 16*, 30* | 141 | 136 | 0,43 |
| ТР 25-60 | 0-25 | 0,1 | ±0,05 | ±0,08 | 125 | 165 | 0,39 | |||
| ТР 25-100 | 100 | 166 | 170 | 0,5 | ||||||
| ТР 25-250 | 250 | 343 | 188 | 0,89 | ||||||
| ТР 25-60Б | 60 | 125 | 176 | 0,38 | ||||||
| ТР 25-100Б | 100 | 166 | 181 | 0,51 | ||||||
| ТР 50-160Б | 0-50 | 160 | ±0,15 | 268 | 304 | 1,03 | ||||
Примечание: *Диаметры пятки и наконечника по заказу потребителя.
Комплектация
- Толщиномер КировИнструмент ТР ручной
- Паспорт
- Индивидуальная упаковка
